桌夹式鱼线绕制工装结构设计

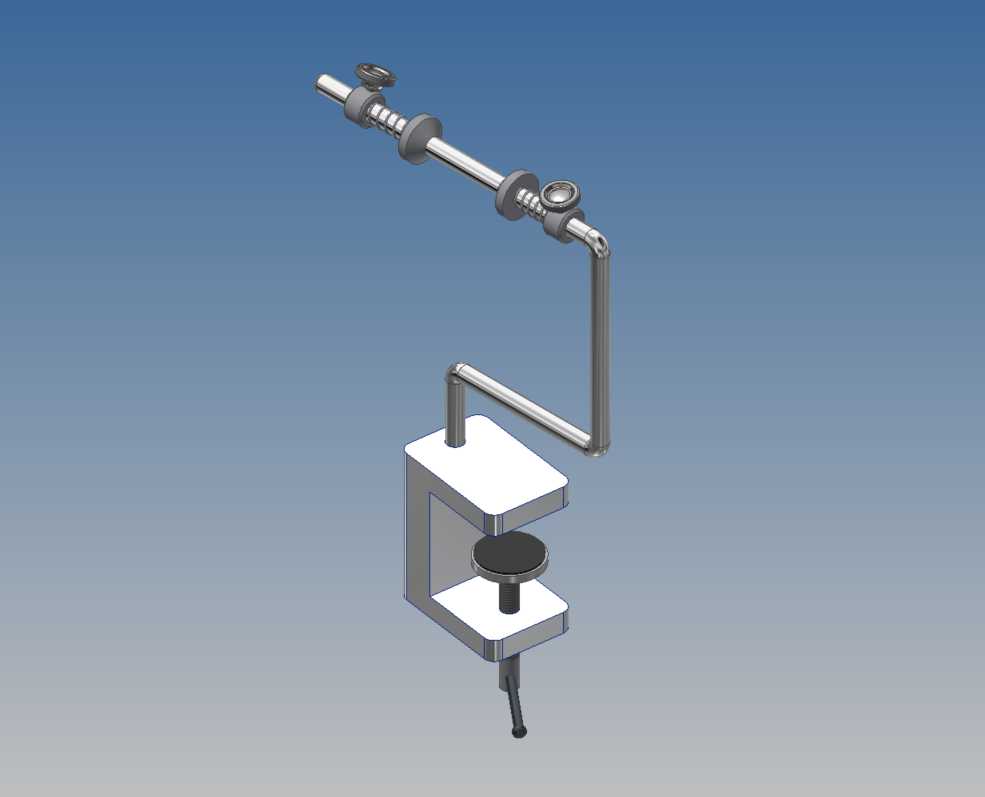

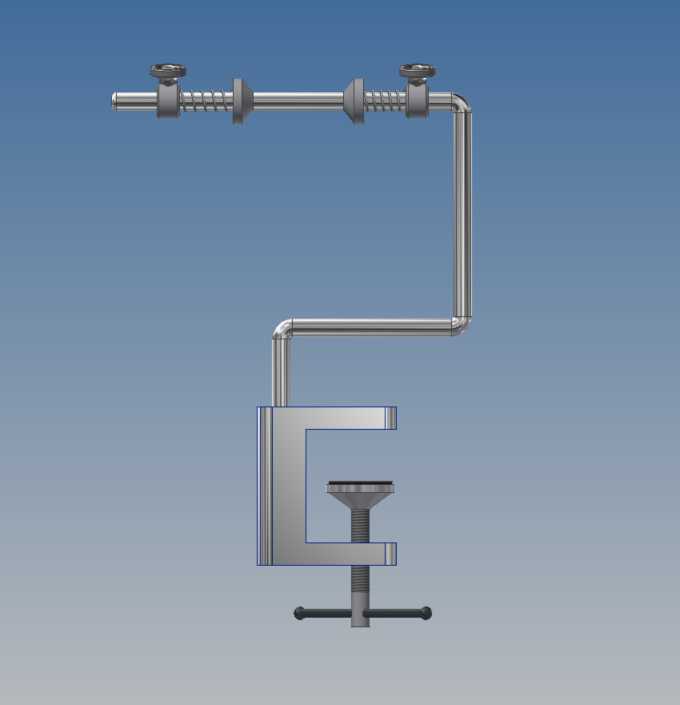

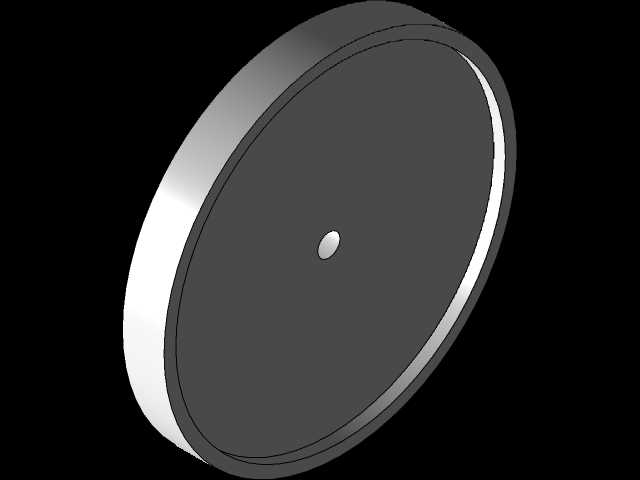

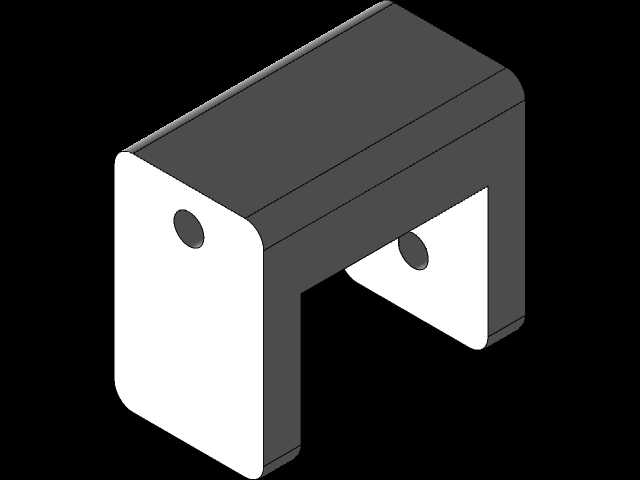

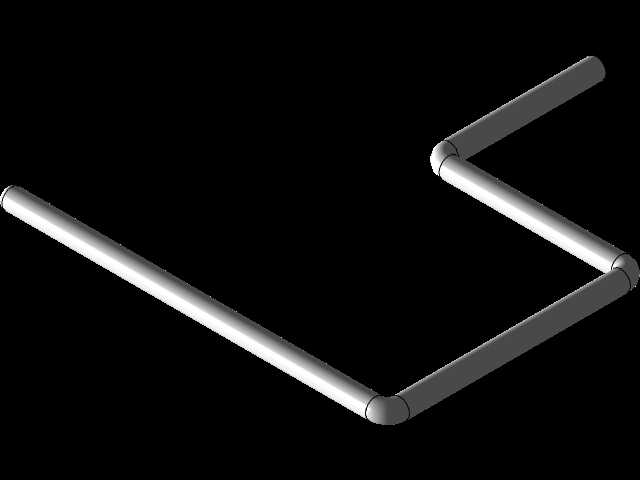

　　这款手动鱼线绕制工装，核心解决垂钓爱好者日常更换鱼线时的排线不均、线体拧转损伤、手持固定不稳的实际痛点，日常可固定在钓箱边缘、家用书桌边、户外钓台边沿等多种场景使用，无需额外电源，纯机械结构即可完成鱼线从线盘到渔轮的均匀缠绕作业。从结构设计逻辑来看，整体采用分体式布局，底部夹持单元采用C型夹结构，夹口内侧预留了10-45mm的夹持厚度适配范围，夹体底部设置带防滑胶垫的压紧螺杆，旋转手拧轮即可完成快速固定，夹持后整体侧向承重可达5kg，绕线过程中不会出现侧翻、滑移问题，夹持单元上方通过90度弯折的金属支撑臂连接上方的绕线执行单元，支撑臂采用空心薄壁圆管弯折成型，在保证整体结构刚性的前提下尽可能降低自重，整体设备净重控制在0.8kg以内，方便外出垂钓时随车携带。

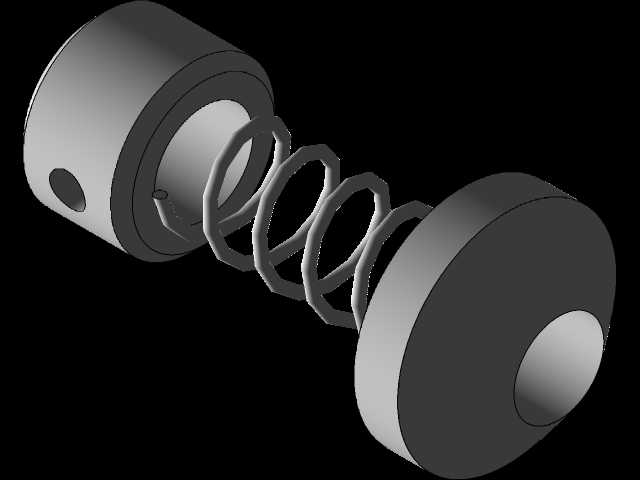

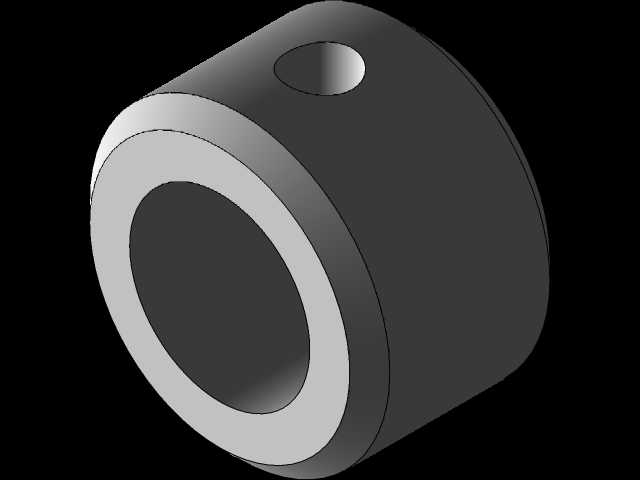

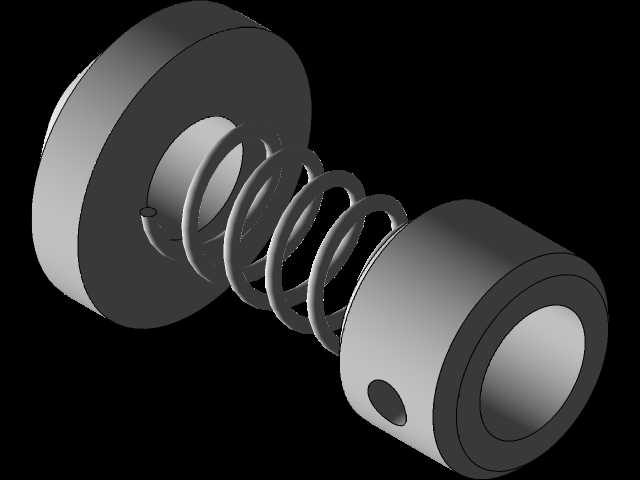

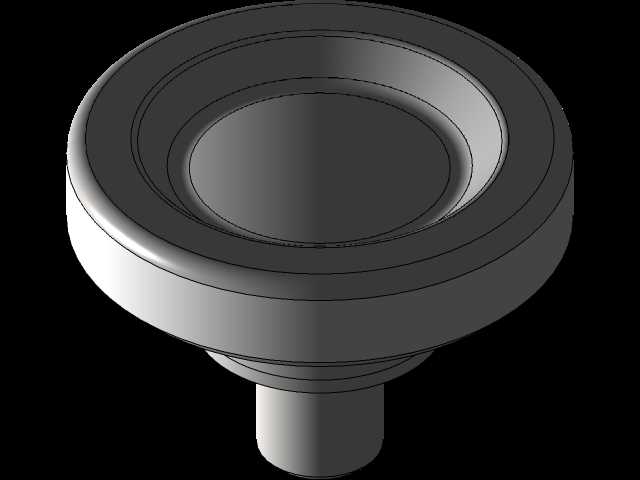

　　上方绕线执行单元采用光轴导向结构，水平布置的导向光轴直径为8mm，长度180mm，光轴上套装两个可滑动的锁紧挡圈，挡圈内侧设置橡胶阻尼垫，可适配不同宽度的成品鱼线盘，挡圈间距调整范围为30-120mm，覆盖市面上绝大多数主流规格的鱼线盘安装尺寸，光轴末端设置手摇驱动柄，转动摇柄即可带动鱼线盘同步转动完成送线；导向光轴中部设置可摆动的导线过线环，过线环内嵌陶瓷导眼，避免鱼线经过时出现摩擦起毛、线体损伤问题，过线环的摆动角度范围为正负30度，绕线过程中可随渔轮排线位置自动调整导向角度，保证鱼线能够均匀排布在渔轮线杯上，不会出现局部堆线、排线错位的问题。

　　设计过程中特意规避了复杂的传动结构，所有运动副均采用间隙配合的滑动连接，没有设置齿轮、弹簧等易损耗的小零件，日常使用无需额外加注润滑油，即使在户外潮湿、多沙尘的垂钓环境下，也不会出现卡滞、锈蚀失效的问题；所有与鱼线接触的部位均做了圆角钝化处理，不存在尖锐棱角，避免刮伤线体导致鱼线拉力值下降。从安装边界来看，设备整体展开后最大外轮廓尺寸为长220mm、宽120mm、高260mm，夹持固定后超出桌面的悬伸长度为180mm，不会占用过多桌面操作空间，摇柄转动半径为40mm，操作时不会与桌面、夹持基座产生运动干涉。

　　实际使用时，只需先将底部夹座固定在合适的台面上，将待使用的鱼线盘套入导向光轴，调整两侧挡圈锁紧固定鱼线盘，将鱼线端头穿过陶瓷过线环后固定在渔轮线杯上，一只手轻扶渔轮保持线杯位置稳定，另一只手转动手摇柄即可匀速完成绕线作业，绕线过程中可根据鱼线粗细调整摇柄转动速度，针对0.4号到8号的尼龙线、PE线、碳线都能适配，不会出现夹线、伤线问题。相较于市面上常见的电动绕线器，这款纯手动结构没有电路部件，不存在电池亏电、电机烧毁的故障风险，制造成本更低，结构可靠性更强，不仅适合个人垂钓爱好者日常使用，也可作为小型渔具店的售后辅助工具，为到店客户提供免费绕线服务；结构上所有零部件均采用常见的标准五金件加工，光轴、夹座、支撑臂都可通过常规的车削、弯折工艺完成加工，后期维护更换配件十分方便，即使单个零件出现损坏，也可快速替换同规格标准件，无需整体报废。
