Arduino开发板集成安装固定支架结构

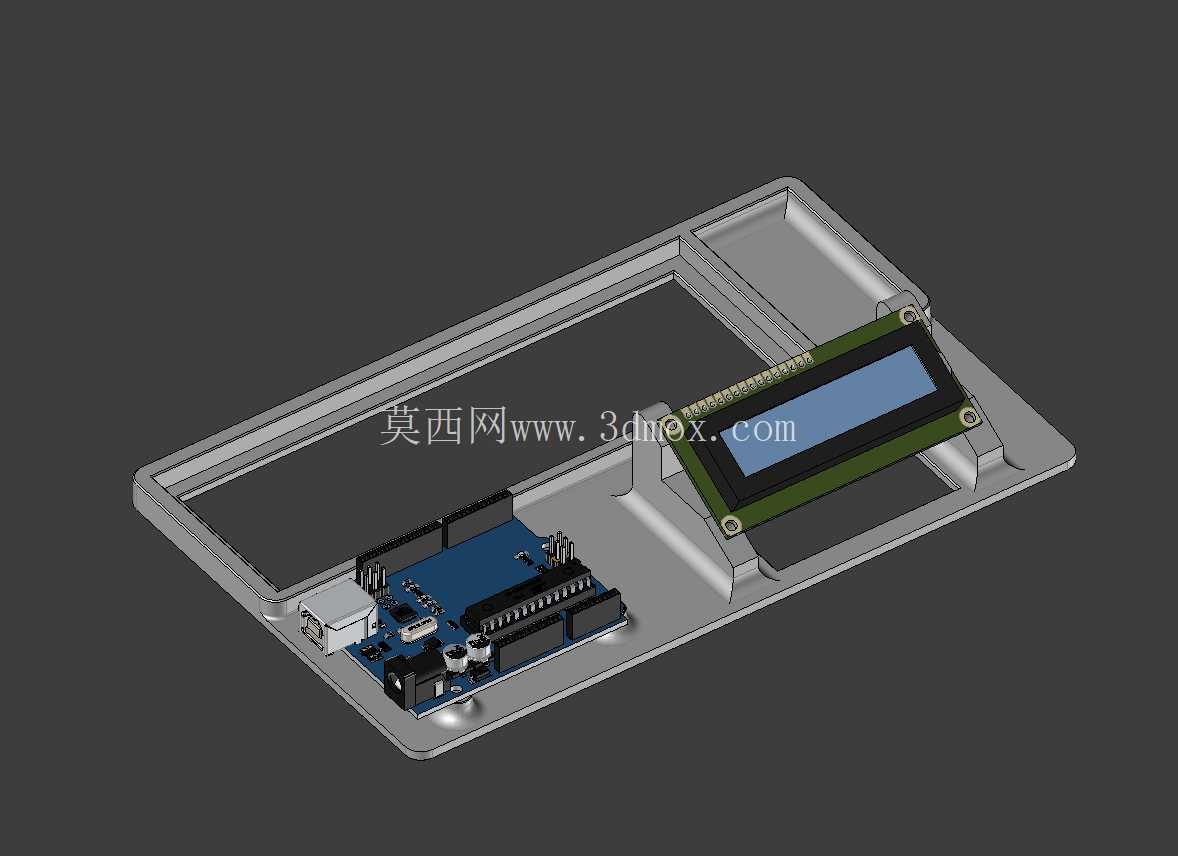

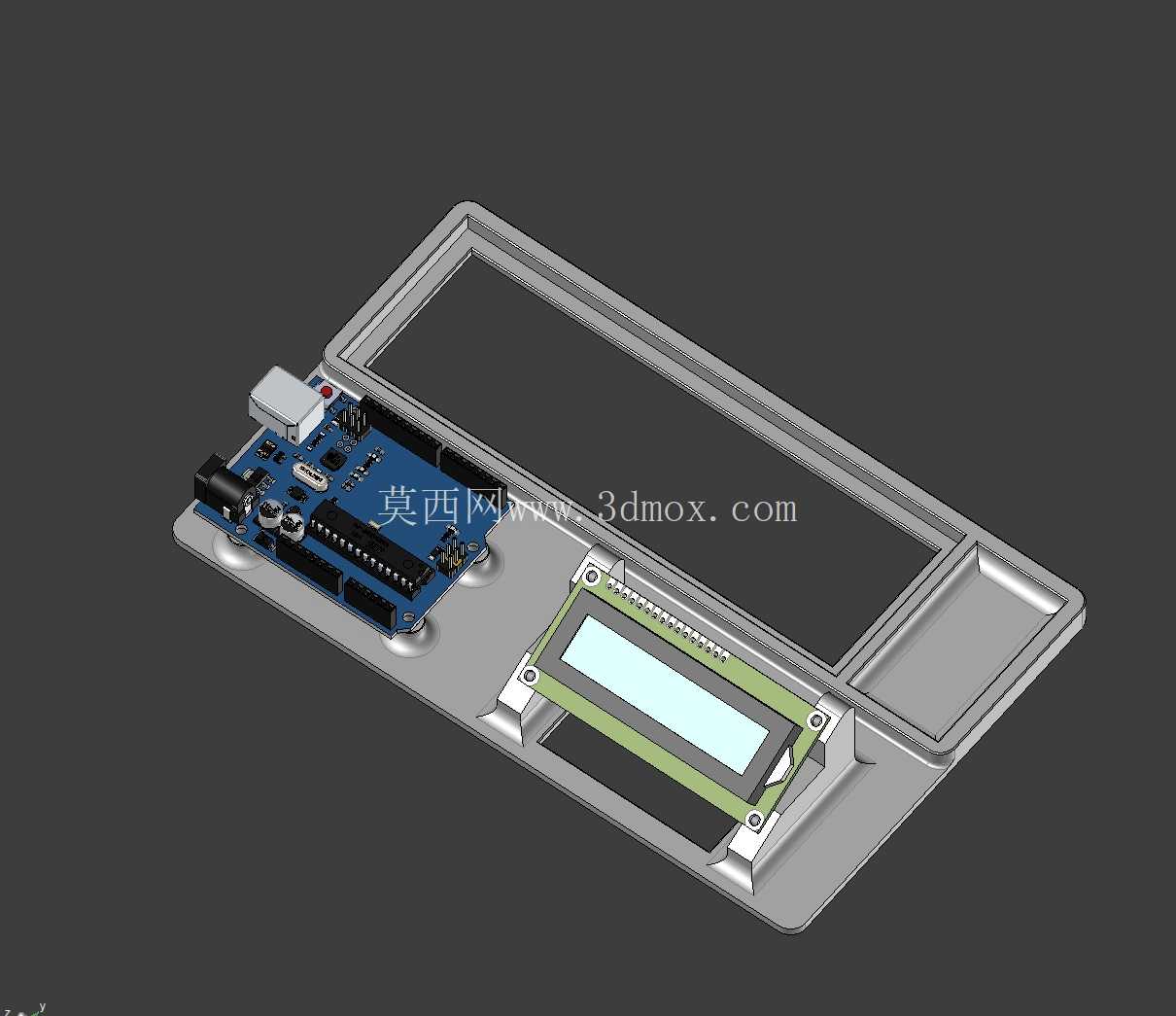

　　在电子原型开发、教学实验、小型嵌入式项目搭建场景中，零散的开发板、显示模块、面包板往往因为缺乏统一固定载体，出现接线拉扯松脱、元件移位、桌面排布杂乱的问题，不仅拖慢调试效率，还容易因线路受力过大损坏引脚，这款集成式安装支架正是针对这类实际痛点设计的承载结构。从结构布局来看，支架采用一体化平板式基体设计，整体为矩形承载结构，左侧预留Arduino开发板的安装定位柱，对应开发板四角的固定孔位做了凸起的螺纹嵌件安装柱，安装时不需要额外打孔，直接将开发板对准柱位放置，通过螺丝从背面锁紧即可，安装柱的高度经过测算，刚好留出开发板背面引脚的走线空间，避免引脚与支架平面接触造成短路。

　　紧邻开发板安装位的右侧区域设置了LCD屏幕的固定卡槽，卡槽两侧做了限位挡边，屏幕可以直接滑入卡槽完成定位，卡槽下方预留了屏幕排线的走线路槽，避免排线被挤压弯折，同时对应屏幕的固定孔位也设置了小型安装柱，可通过螺丝进一步锁固，防止调试过程中屏幕移位。支架上部的大尺寸矩形敞口区域为标准面包板预留了安装空间，区域四周做了高度1.5mm的围边，刚好卡住标准尺寸面包板的侧边，不需要额外粘接即可固定面包板，围边的倒角处理避免了安装时刮伤面包板的塑料基体，该区域的深度与面包板厚度匹配，安装后面包板表面与开发板、屏幕的表面基本处于同一水平面，方便杜邦线的插拔连接，减少线材的弯折角度。

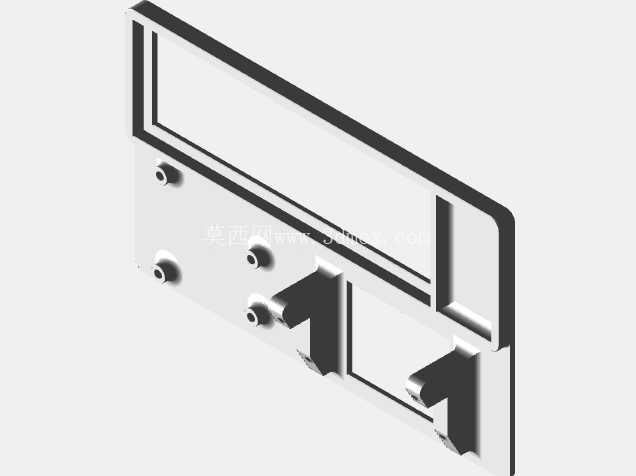

　　从安装边界来看，支架整体厚度控制在5mm，既保证了3D打印后的结构强度，不会因为受力出现弯折变形，又不会占用过多的垂直空间，安装柱的高度统一为3mm，螺丝锁紧后不会突出支架背面，可直接平稳放置在桌面使用，也可通过支架背面预留的挂孔固定在墙面或设备机架上。设计过程中充分考虑了3D打印的工艺特性，所有转角均做了R1以上的圆角处理，避免打印过程中出现应力集中导致的层间开裂，所有安装柱的根部都做了加强筋连接，提升柱体的抗扭强度，反复拆装螺丝也不会出现柱体断裂的问题。

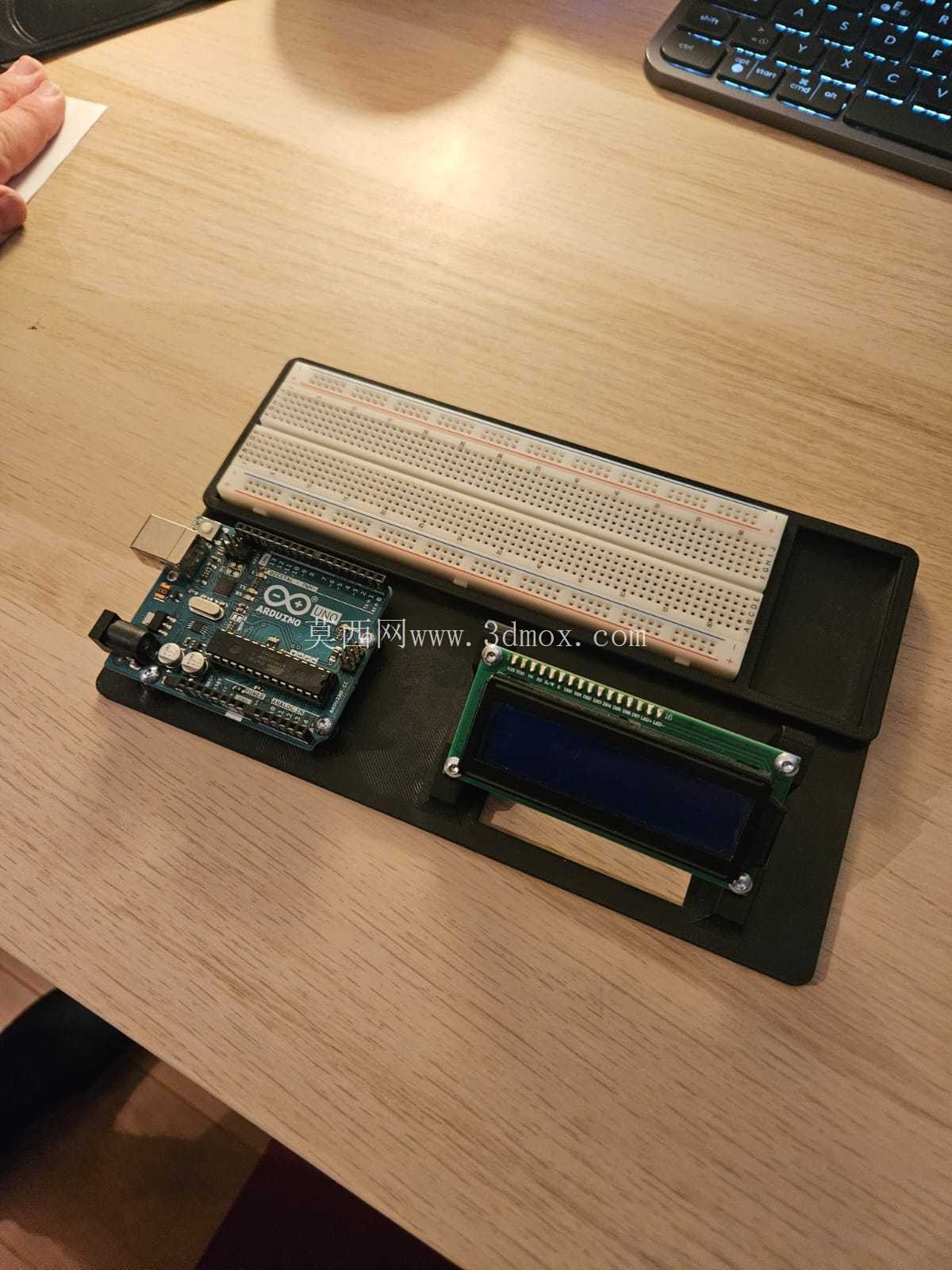

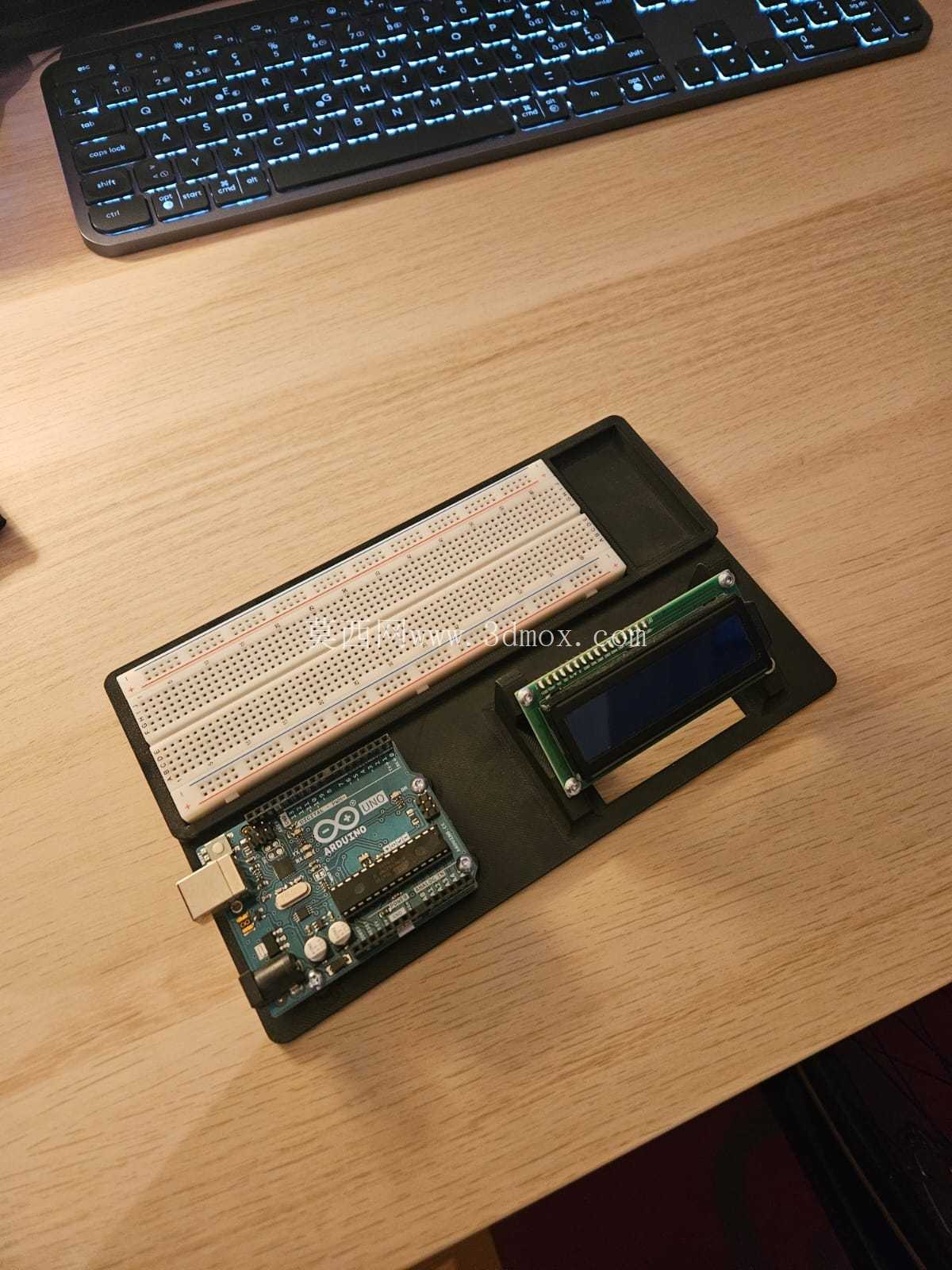

　　支架上的所有走线缺口都对应常用的接线位置做了避让，开发板的USB接口、电源接口位置都做了开放式缺口，不需要拆卸开发板即可插拔数据线与电源插头，屏幕的调节旋钮位置也预留了操作空间，安装完成后可直接操作屏幕按键。在实际使用场景中，这款支架可将电子原型开发所需的三个核心部件整合在同一承载平面上，接线时可顺着支架表面的理线空间排布线材，避免线材交叉缠绕，搬运整个原型装置时不需要分别固定各个部件，整体移动不会出现元件移位，非常适合学生电子课程实验、嵌入式开发者快速搭建原型、小型创客项目的整机集成使用。结构上没有多余的装饰性特征，所有结构都服务于安装固定与走线避让的实际功能，材料适配常见的PLA、PETG等3D打印耗材，打印时不需要添加支撑，可直接平放打印，成型后仅需去除少量毛边即可投入使用，安装孔位的公差经过反复调整，既能保证螺丝顺畅拧入，又不会出现间隙过大导致的部件晃动问题。
