内燃机分体式曲轴箱密封端盖结构设计

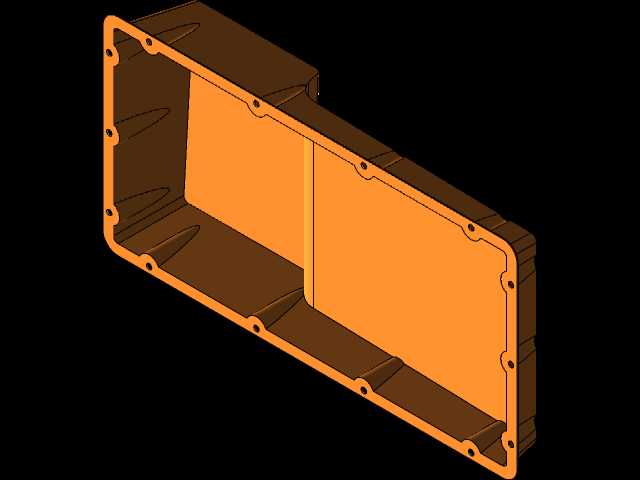

　　在中小功率内燃机的动力舱布局中，曲轴箱端盖是承担腔体密封、曲轴端防护、润滑油路封闭功能的核心壳体类零件，这类零件的设计合理性直接影响动力单元的运行可靠性与后期维护便捷性，很多现场出现的曲轴箱渗油、端盖共振开裂、安装对位偏差问题，追根溯源都能回到端盖结构设计的细节疏漏上。这款曲轴箱盖采用分体式腔体布局，将原本需要整体加工的长条形密封端面拆分为两个独立的密封区域，适配两缸对置或者直列双缸动力单元的曲轴箱端部安装需求，相比整体式端盖，这种结构在铸造环节可以大幅降低薄壁壳体的变形率，因为长条形铸件在冷却过程中很容易因为应力分布不均出现端面翘曲，拆分后单段密封面的长宽比控制在合理区间，铸造后的平面度更容易控制在密封要求的公差范围内。

　　从结构细节来看，端盖的周圈布置了均匀分布的安装螺栓孔，孔位周边做了局部加厚的凸台结构，避免螺栓拧紧时局部压应力过大导致壳体开裂，凸台的高度经过匹配计算，既保证螺栓拧紧时的支撑强度，又不会过多增加零件的整体重量。端盖内侧的腔体区域设置了多道纵向加强筋，这些加强筋沿着腔体的受力方向布置，一方面可以提升端盖整体的结构刚度，降低内燃机运行过程中端盖的固有振动频率，避免和动力单元的运行频率重合产生共振噪音，另一方面加强筋也可以在腔体内部起到一定的润滑油导流作用，让飞溅到端盖内壁的润滑油可以顺着筋板的导向快速回流到油底壳区域，减少端盖内侧的积油残留。

　　安装边界的设计上，端盖的密封端面预留了标准的密封胶槽或者密封垫片安装位，端面的加工粗糙度要求控制在Ra1.6-Ra3.2之间，既保证密封垫片的压紧贴合效果，又不会因为加工精度过高导致不必要的制造成本上升。端盖侧边的突出结构是为了避让曲轴端部的正时齿轮或者输出连接结构，这个突出腔体的内壁和曲轴旋转部件之间预留了足够的安全间隙，避免运行过程中出现运动干涉，同时突出部分的外壁也做了圆弧过渡处理，减少应力集中点，避免长期运行后在转角位置出现疲劳裂纹。在实际装配场景中，这款端盖可以直接通过周圈的螺栓固定在曲轴箱的对应安装面上，不需要额外设计转接支架，安装时只需要按照对角线顺序分次拧紧螺栓，就能保证密封面的压力均匀分布，避免出现局部压紧力不足导致的渗油问题。端盖的壁厚采用均匀化设计，整体壁厚保持在3-4mm之间，既满足压铸或者砂型铸造的工艺要求，不会出现浇不足、冷隔等铸造缺陷，又能控制零件的整体重量，符合动力单元轻量化的设计趋势。

　　和传统的一体式曲轴箱端盖相比，这种分体式结构的另一个优势在于后期维护，如果其中一个密封区域出现损坏或者需要检修对应缸体的端部结构，不需要拆卸整个端盖，只需要拆除对应区域的连接螺栓就能完成操作，大幅降低了现场维护的工作量，也减少了维护过程中密封面被破坏的概率。在设计校核阶段，需要重点验算端盖在螺栓预紧力、腔体内润滑油压力、运行振动载荷共同作用下的变形量，确保密封端面的最大变形量不超过密封垫片的补偿范围，同时还要校核加强筋的布置位置是否会和内部的运动部件产生干涉，安装孔的位置度公差是否满足和曲轴箱的对位要求，避免出现安装孔错位导致无法装配的问题。
