带安装支座的轴装滚轮支撑结构

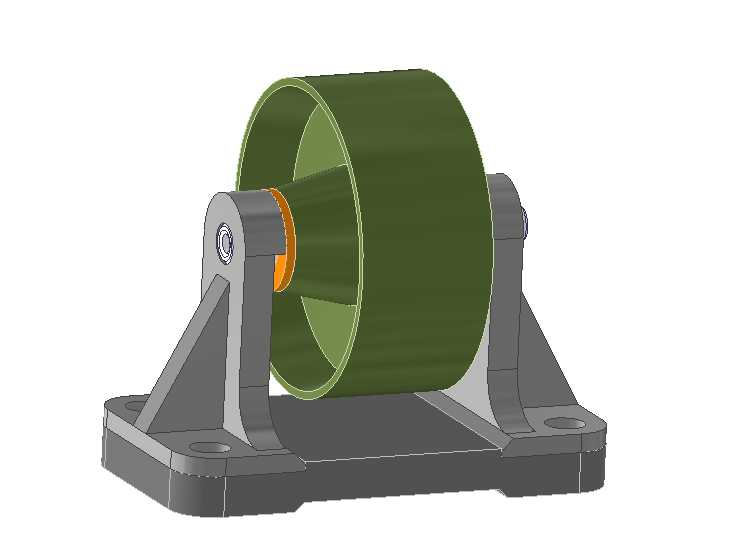

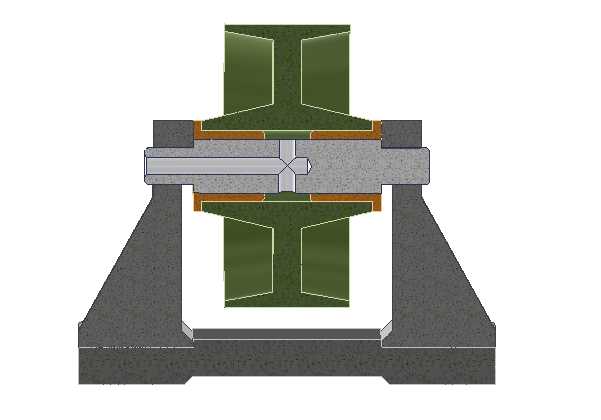

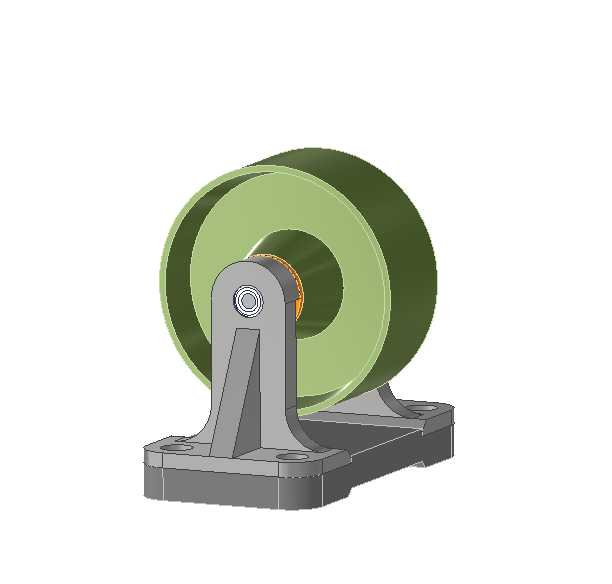

　　这套轴装滚轮支撑结构，主体由对称式铸造型安装支座、贯穿式支撑轴、筒状滚轮主体三个核心部分构成，整体采用卧式安装布局，支座底部设置两个带沉孔的安装法兰面，可通过螺栓直接固定在水平安装基面之上，安装孔的孔距预留了足够的扳手操作空间，沉孔深度可完全容纳内六角圆柱头螺栓的头部，避免螺栓突出干涉滚轮的转动行程。滚轮主体为空心筒状结构，相比实心滚轮可大幅降低自身重量，减少转动时的惯性力矩，滚轮内壁与支撑轴的配合段设置了轴肩定位结构，可限制滚轮在轴向上的窜动，支撑轴与两侧支座的安装孔采用过渡配合，轴端通过支座外侧的端盖结构实现轴向固定，避免轴在设备运行过程中出现轴向滑移。

　　从实际应用场景来看，这类小型滚轮结构既可以作为桌面装饰摆件还原机械结构的质感，也可经过尺寸放大后用于轻型物料输送线的从动支撑辊、小型设备的导向滚轮，或是教学场景中演示轴系支撑、转动副配合的机械原理教具。设计过程中优先考虑了结构的易加工性，支座的加强筋采用直三角布局，从安装基面一直延伸到轴孔位置，可在不增加过多壁厚的前提下提升支座的抗侧向载荷能力，避免滚轮受径向力时支座出现变形；滚轮的外圆面做了等壁厚设计，注塑或3D打印加工时可减少壁厚不均导致的缩痕、变形问题，内壁的轴套配合段预留了足够的轴向长度，可保证滚轮转动时的同轴度，避免出现转动卡滞、偏摆的问题。

　　安装边界方面，两侧支座的外侧间距决定了整个结构的总宽度，滚轮的外径决定了结构的总高度，底部安装法兰的外轮廓尺寸决定了安装基面需要预留的最小固定面积，实际选型应用时，需要根据承载的径向载荷大小调整支撑轴的直径、支座轴孔的配合公差，如果用于输送场景，还需要在滚轮与轴之间加装滑动轴承或是滚动轴承，降低转动时的摩擦阻力，延长结构的使用寿命。整个结构没有复杂的曲面特征，所有的棱边都做了微小的倒角处理，既可以去除加工后的毛刺，也能避免装配过程中划伤操作人员，支座底部与安装基面接触的位置做了平面度要求，可保证安装后整个结构的水平度，避免滚轮转动时出现单侧受力磨损的情况。滚轮两侧与支座之间预留了微小的轴向间隙，既可以避免滚轮转动时与支座侧面产生摩擦，也能容纳加工产生的尺寸误差，降低装配时的精度要求。
