民用旋拧式冷热水龙头结构设计

日常民用场景里，这类旋拧式水龙头是厨卫空间给排水系统的终端控制部件，多数安装在洗菜池、面盆、户外拖把池的进水端，承担管路通断、出水流量调节的核心功能，相比快开式阀芯结构，这类传统旋拧结构的通流截面更大，全开状态下的水流阻力更小，适合对出水流量有较高要求的取水场景，比如公共区域的集中取水点、老旧小区的户内供水终端，即便管路存在少量泥沙杂质，也不容易出现阀芯卡滞的问题，后期维护时只需要更换密封胶垫就能恢复密封性能，配件通用性极强，不需要匹配专用的阀芯组件。

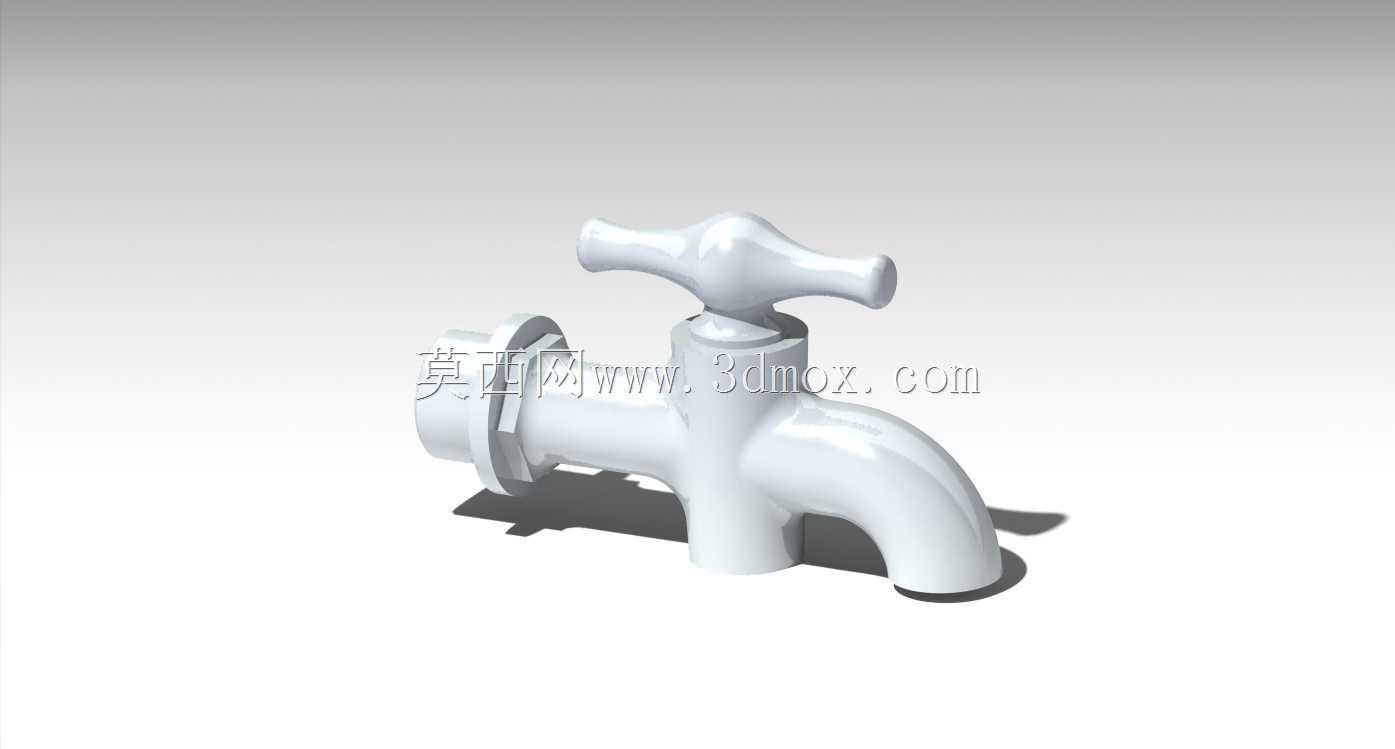

从结构设计逻辑来看，整个模型采用一体化的阀体铸造思路，进水端设置外螺纹接口，适配常规家装的4分镀锌管或者PPR内丝接头，安装时只需要在螺纹处缠绕生料带就能实现管路密封，不需要额外的转接配件。阀体的出水端做了向下的弧形弯管设计，出水角度垂直向下，取水时水流不会飞溅到池体外侧，弯管的曲率经过反复调整，水流从阀芯位置流出后沿着弯管内壁平顺导出，不会出现紊流导致的出水发散问题。顶部的手轮采用十字形的防滑结构，表面做了圆弧过渡处理，即便手上沾有肥皂水或者油污，也能轻松施加旋转力矩，不需要太大的握力就能完成阀门的开关操作，手轮和阀杆的连接采用扁方定位结构，长期使用不会出现手轮打滑空转的问题，阀杆位置设置了多层密封填料，通过压盖的预紧力实现阀杆和阀体之间的动密封，频繁开关也不会出现阀位渗水的问题。

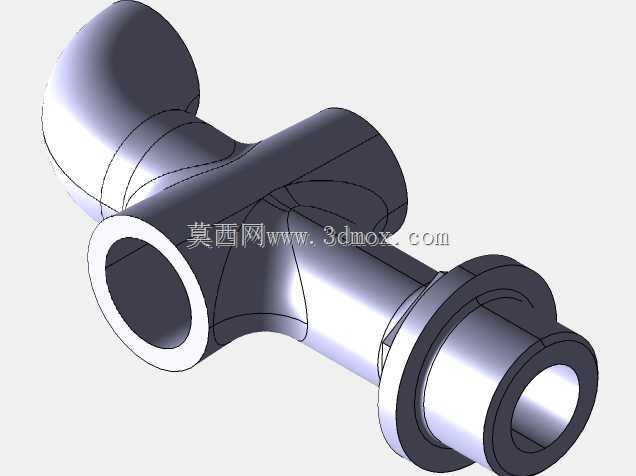

安装边界方面，整个阀体的轴向长度控制在120毫米以内，进水端的螺纹轴线和出水端的出水口中心距保持在70毫米，安装后阀体突出墙面的距离不超过80毫米，不会占用过多的台面上方空间，即便在狭小的阳台拖把池位置安装，也不会和旁边的清洁工具产生干涉。阀体的流道设计采用等径通流结构，从进水口到出水口的通流直径没有突变，全开状态下的流量系数能达到0.8以上，在0.3MPa的常规供水压力下，每分钟的出水量能达到15升以上，完全满足日常取水、清洗的流量需求。密封副采用平面橡胶密封结构，阀瓣底部的橡胶垫在阀杆的下压作用下和阀体内部的密封面完全贴合，截断水流，相比锥面密封结构，平面密封对加工精度的要求更低，即便密封面存在轻微的加工划痕，也能通过橡胶垫的弹性变形实现完全密封，降低了铸造和机加工的精度要求，更适合大批量的规模化生产。

实际应用中，这类结构的水龙头还可以通过更换不同长度的进水接头，适配不同壁厚的墙面安装场景，手轮的旋转圈数设计为3圈实现从全关到全开的行程，用户可以通过旋转手轮的圈数精准控制出水流量，不会出现微调时流量突变的问题。阀体的壁厚设计充分考虑了供水压力的波动，常规壁厚不小于2.5毫米，能够承受1.6MPa的静压测试，不会出现阀体开裂的问题，所有的棱角位置都做了圆角过渡处理，安装和使用过程中不会划伤操作人员，整体结构没有复杂的异形曲面，铸造时的脱模斜度设置合理，适合采用砂型铸造或者压铸工艺批量生产，后期机加工只需要处理螺纹位置和密封面，加工工序少，生产效率高，综合制造成本较低，非常适合民用给排水场景的大规模普及应用。
