花键连接螺旋锥齿轮传动结构设计

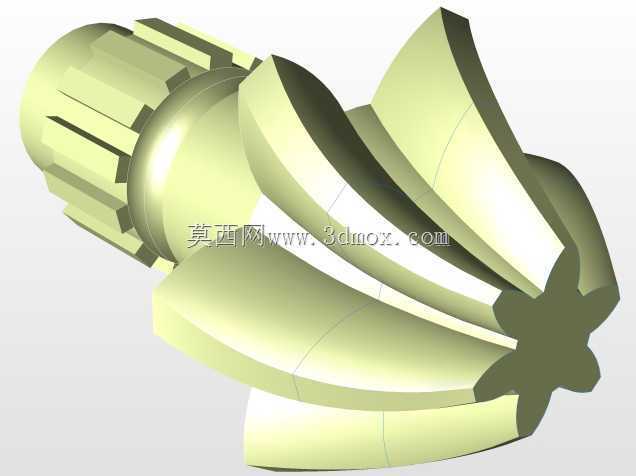

　　在行走类机械的轮边传动结构中，这类带内花键连接端的螺旋锥齿轮是动力换向传递的核心承载部件，区别于直齿锥齿轮，螺旋齿的设计能让齿面啮合过程从点接触逐步过渡到全齿面线接触，大幅降低传动过程中的冲击载荷，尤其适配非铺装路面作业时轮端频繁遭遇的变载荷、瞬时冲击工况，避免轮边传动打齿失效的问题。从结构设计逻辑来看，齿轮一端采用渐开线花键作为动力输入接口，花键齿的齿向公差、齿侧间隙都需要匹配对应传动轴的配合精度，既要保证扭矩传递过程中无旷量，也要预留装配时的轴向推入余量，花键末端的退刀槽尺寸需要严格适配加工刀具的走刀路径，避免加工时出现根切或者装配时轴端干涉。齿轮的螺旋齿部分采用等基圆锥齿轮的齿形修形思路，齿顶部分做了微量的修缘处理，

　　啮合进入和退出的位置不会出现齿顶棱边刮擦配对齿面的情况，齿面的接触区控制在齿高中部偏向小端的位置，保证满载荷运行时接触区不会偏移到齿端造成边缘应力集中。从安装边界来看，齿轮背部的定位轴颈需要和轮边减速器的轴承内圈过盈配合，轴颈的圆柱度公差控制在0.008mm以内，保证轴承运转时无偏载，齿轮的轴向定位台阶面和轴线的垂直度公差需要控制在0.01mm以内，避免齿轮装配后出现轴向窜动导致啮合间隙波动。齿部的参数设计上，螺旋角选取35度兼顾重合度和轴向力的平衡，过大的螺旋角会导致轴承承受的轴向载荷激增，过小则无法发挥螺旋齿传动平稳的优势，齿宽的选取结合轮端额定输出扭矩做匹配，保证齿面接触应力在许用范围内，不会出现早期点蚀失效。

　　这类齿轮通常配套在小型工程机械、农用机械的轮边驱动结构中，动力从差速器输出后经传动轴通过花键传递到该锥齿轮，再通过齿面啮合将动力换向90度传递到车轮轮辋，带动车轮转动实现行走功能。设计过程中需要重点校核齿根弯曲疲劳强度和齿面接触疲劳强度，结合作业场景的载荷谱选取合适的材料和热处理工艺，通常采用20CrMnTi渗碳淬火处理，齿面硬度达到HRC58-62，芯部韧性足够承受冲击载荷，齿面的硬化层深度控制在0.8-1.2mm，兼顾耐磨性能和抗冲击能力。花键部分的硬度略低于齿面，避免花键装配时出现崩齿，同时花键的定心方式采用齿侧定心，保证扭矩传递过程中各齿受力均匀，不会出现偏载导致个别花键齿早期断裂。齿轮的整体动平衡精度需要达到G6.3级，

　　适配轮端最高转速的运行要求，避免高速运转时出现振动导致轴承早期损坏。在三维建模过程中，齿面的构建需要严格按照齿形方程生成渐开线齿廓和螺旋齿面，不能采用近似曲面替代，否则会导致后续有限元分析的应力结果出现偏差，也会影响数控加工时的刀路生成精度，花键部分的建模需要严格遵循渐开线花键的标准参数，齿厚偏差按照配合等级选取，保证和标准花键轴的互换性。装配验证环节需要模拟齿轮和配对锥齿轮的啮合过程，检查不同啮合位置的齿侧间隙，保证侧隙在0.1-0.2mm的合理范围内，既不会因为侧隙过小出现运转卡滞、热胀咬死，也不会因为侧隙过大导致换向时出现冲击异响。同时需要验证齿轮和周边壳体、轴承、油封的安装间隙，保证运转过程中不会出现运动干涉，油封配合面的表面粗糙度控制在Ra0.8以内，避免油封过早磨损出现漏油问题。
