起重吊装用弯柄式钢制承重钩子结构

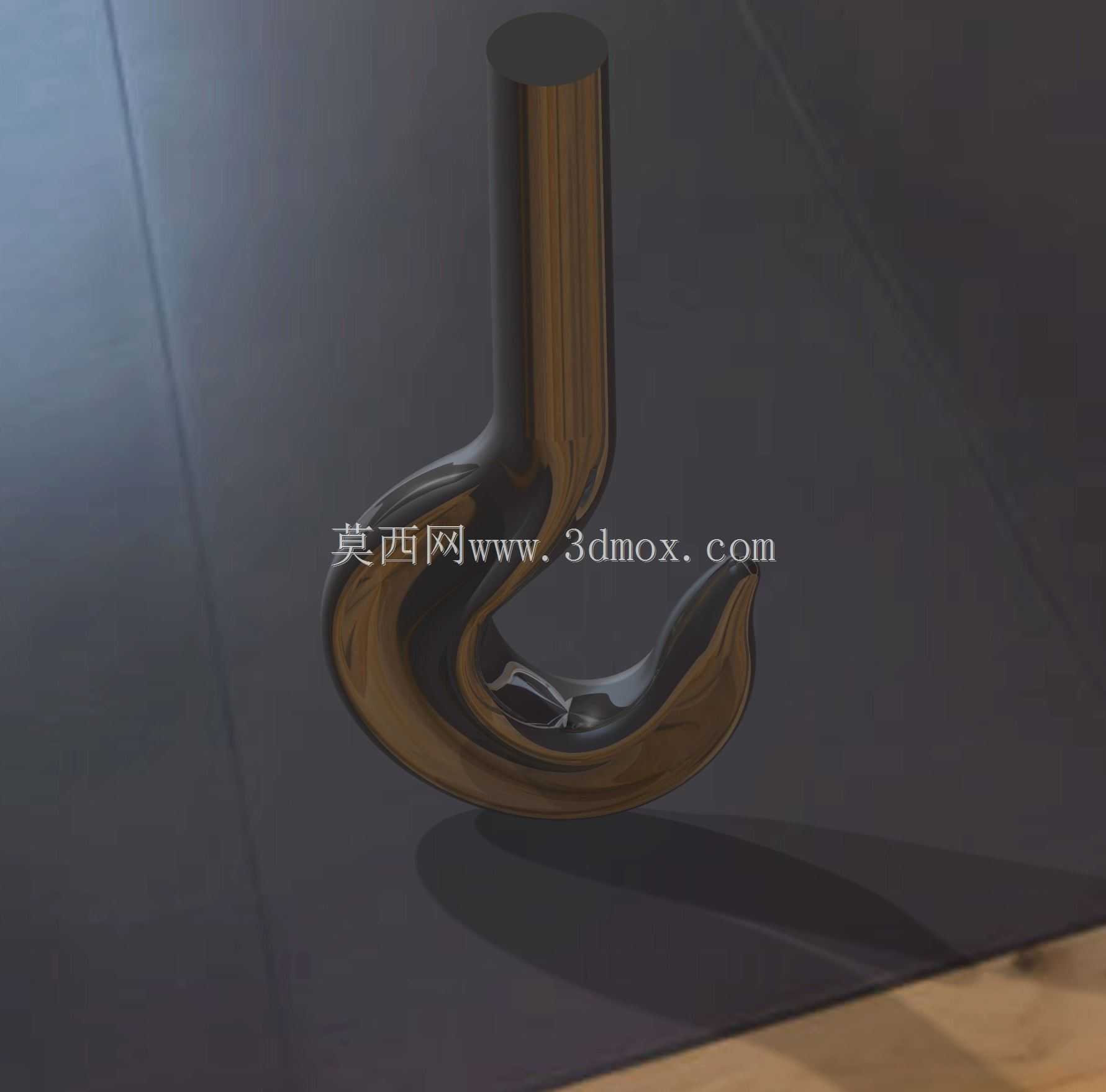

　　这类弯柄承重钩子是起重吊装作业场景里的核心受力构件，日常在车间物料转运、仓储货物装卸、小型设备移位、阀门类阀块组件吊装等工况中都能见到它的应用，主要作用是通过钩体的弯曲结构挂接吊索、吊环或者工件自带的挂接位，将被吊物的载荷平稳传递到上方的起重链条、钢丝绳或者吊具横梁上，是手动葫芦、小型起重吊具、工位辅助吊具上的常用末端执行部件。从结构设计逻辑来看，整个钩子分为直柄安装段与弯钩承重段两个核心部分，直柄段采用等直径圆柱结构，表面预留的环向凹槽是为了安装时配合防脱卡簧、定位套或者与吊具连接座做过盈配合装配，避免作业过程中钩子出现轴向窜动或者周向转动，保证挂接位置的稳定性；弯钩段采用大曲率平滑过渡的曲面结构，钩尖位置做了圆弧收边处理，既避免尖锐边缘割伤吊索纤维或者钢丝绳股线，也能在挂接工件时减少对位阻力，作业人员可以快速将钩体卡入工件挂点。设计过程中需要重点考量应力集中的规避问题，整个钩体从直柄到弯钩的过渡区域没有出现直角突变结构，所有曲面衔接处都做了连续的曲率顺滑处理，避免起重载荷作用下在结构突变处产生应力集中导致的塑性变形甚至断裂；钩身的截面尺寸是按照额定起重量对应的抗拉、抗剪强度计算得出，直柄段的直径要满足与连接座的配合公差要求，既要保证装配后无旷量，也要避免过盈量过大导致装配时压裂连接座的内孔。

　　从安装边界来看，直柄段的长度需要匹配对应吊具连接座的深度，安装后直柄末端要露出连接座端面足够长度，方便安装轴向定位销或者锁紧螺母，防止钩子在受拉时从连接座中脱出；弯钩的开口尺寸要适配常用吊环、钢丝绳套的直径范围，开口过小会导致吊具无法顺利卡入，开口过大则会在吊装过程中容易出现吊索滑脱的风险，同时钩尖的内收角度要控制在合理范围，配合可选配的防脱舌片，能够在吊索挂入后形成封闭的挂接空间，即使作业过程中吊索出现小幅晃动也不会从钩口脱出。

　　在实际使用场景中，这类钩子的受力方向需要尽量与直柄段的轴线保持重合，避免侧向受力导致钩身出现弯曲变形，曲面设计的钩身内侧是主要的承载接触面，加工时需要保证该区域的表面粗糙度达到对应要求，减少与吊索之间的摩擦损耗，同时也能避免表面凸起的毛刺对吊索造成结构性损伤。针对阀块类小型工业组件的吊装作业，这类钩子的额定载荷通常匹配几十公斤到数百公斤的起重量范围，钩身采用整体锻造后曲面精加工的工艺成型，相比焊接结构的钩子整体强度更高，抗冲击载荷的能力更强，能够适应车间内频繁启停的吊装作业节奏，不会因为反复的载荷冲击出现焊缝开裂的问题。

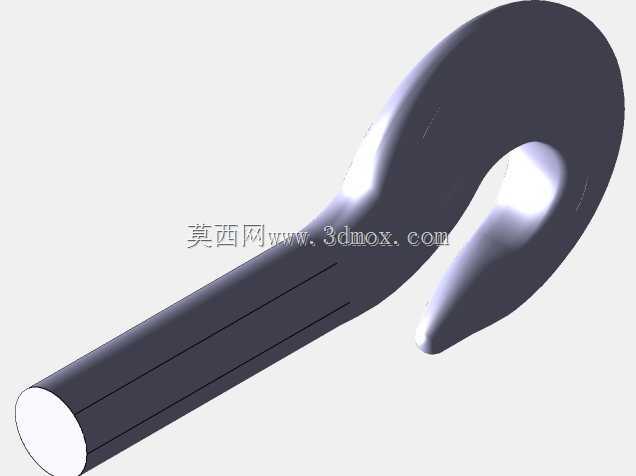

　　建模过程中需要重点还原钩身的曲面过渡特征，尤其是弯钩内侧的承载曲面曲率，要保证曲面连续无褶皱，模拟受力时的载荷分布能够均匀覆盖整个钩身截面，避免因为建模时的曲面缺陷导致后续有限元分析出现应力计算偏差；直柄段的环向凹槽位置与尺寸也要严格按照装配需求设定，凹槽的深度要足够容纳卡簧的钢丝直径，宽度要匹配卡簧的安装尺寸，保证装配后卡簧能够完全卡入凹槽内，起到可靠的轴向定位作用。
