CA6140机床用防滑多棱调节旋钮结构

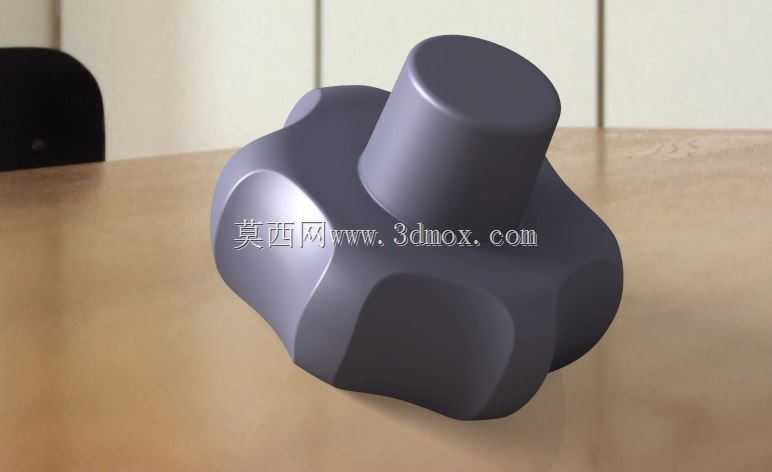

　　这款旋钮是为CA6140普通车床操作单元配套设计的手动操作部件，在机床的进给量调节、主轴转速微调、走刀离合控制等工位都能见到这类结构的身影，日常操作中工人通过拧动旋钮完成参数切换、功能锁定的动作，是机床操作面板上与操作人员接触频次极高的交互零件。从实际使用场景出发，车间加工环境往往存在切削液飞溅、金属切屑残留、操作人员手部沾有油污的情况，因此这款旋钮在外形设计上没有采用光滑圆柱面结构，而是在外周设置了多道均匀分布的弧形凸棱，凸棱的弧度完全贴合指腹按压施力的曲面，拧动时手指与旋钮接触面的摩擦力足够大，即便手上沾有乳化液或润滑油，也不会出现打滑脱手的情况，能保证操作时的力矩传递稳定，避免调节不到位引发的加工尺寸偏差。

　　旋钮的主体分为握持段与插接轴段两个部分，握持段的外径尺寸经过反复校核，既不会因为直径过大导致面板布局拥挤，也不会因为直径过小造成单次拧动的调节行程不足，正常成年男性单指即可带动旋钮完成30度以内的档位切换，操作力度控制在1.5N·m以内就能完成档位锁止，长时间操作也不会造成指部疲劳。插接轴段采用圆柱光轴配合扁位的结构，安装时直接插入操作面板对应的轴孔内，扁位结构与轴座内的弹片配合实现周向定位，不会出现旋钮空转的问题，轴段的长度严格匹配面板的安装厚度，伸出端不会与面板内部的线路、传动拨叉发生干涉，安装时不需要额外加装固定垫片，直接卡入即可完成装配，后期维护更换时直接拔出就能拆卸，不需要拆解整个操作面板，能大幅降低设备维保的时间成本。

　　在细节设计上，旋钮的所有棱边都做了R0.5以上的圆角倒钝处理，没有尖锐的棱角，即便操作人员快速操作时手部擦过旋钮边缘，也不会被划伤，符合机床操作件的安全设计规范。握持段的端面做了微凸的平面处理，日常可以在端面上粘贴档位标识贴纸，标识不会因为长期摩擦出现卷边脱落的问题。材质选择上适配车间的复杂工况，采用耐油、耐切削液腐蚀的工程材料注塑成型，长期在有油污、金属粉尘的环境下使用不会出现脆裂、表面发黏的问题，材料的抗冲击性能足够，即便受到轻微的磕碰也不会出现碎裂掉块的情况。从结构建模的逻辑来看，这款旋钮的建模过程优先保证了凸棱曲面的顺滑度，所有曲面之间采用G2连续过渡，没有出现折线、棱角突变的情况，一方面是为了保证握持手感，

　　另一方面也能避免应力集中，提升零件的结构强度。建模时对插接轴段的尺寸公差做了预留，轴径的尺寸偏差控制在h7范围内，与安装孔的配合间隙控制在0.02-0.05mm之间，既不会因为间隙过大出现旋钮晃动，也不会因为间隙过小导致装配卡滞。这类旋钮除了应用在普通车床上，也可以通用在各类通用机床、专用加工设备的操作面板上，只要安装轴径与扁位尺寸匹配，就能直接替换使用，不需要修改安装结构。在实际设备调试过程中，这类操作件的手感直接影响操作人员的操作效率，这款旋钮的转动阻尼感均匀，每个档位切换时都有清晰的到位反馈，操作人员不需要目视确认就能感知到档位是否切换到位，在进行批量零件加工时，可以盲操作完成参数调节，能有效减少辅助操作时间，提升加工效率。设计过程中也充分考虑了零件的加工工艺性，整个零件没有倒扣结构，采用两瓣式模具就能完成注塑生产，模具分型面设置在握持段与轴段的衔接位置，不会在握持面上留下分型线痕迹，保证握持面的光滑度，生产时的脱模斜度控制在1度以内，不会影响零件的外观与装配精度。
