曲柄滑块DMU运动仿真教学演示结构

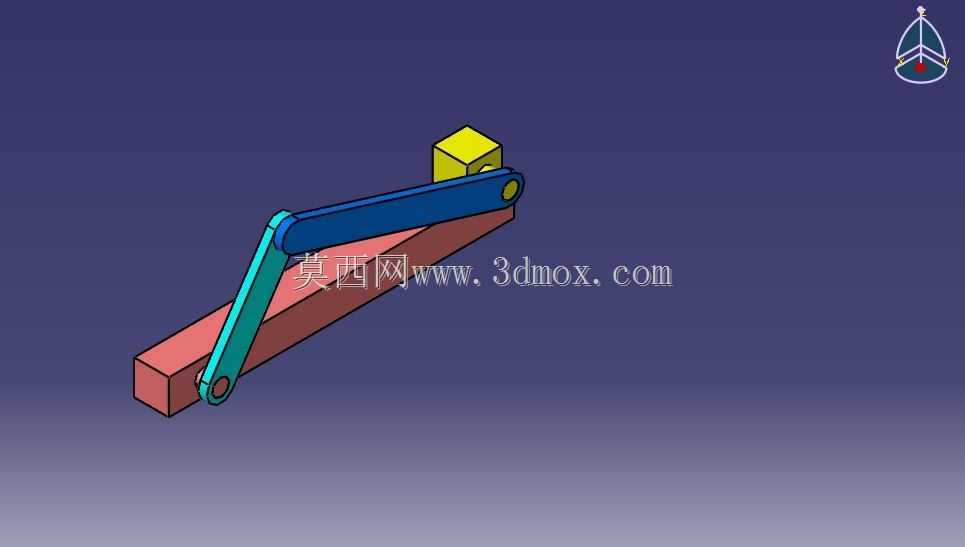

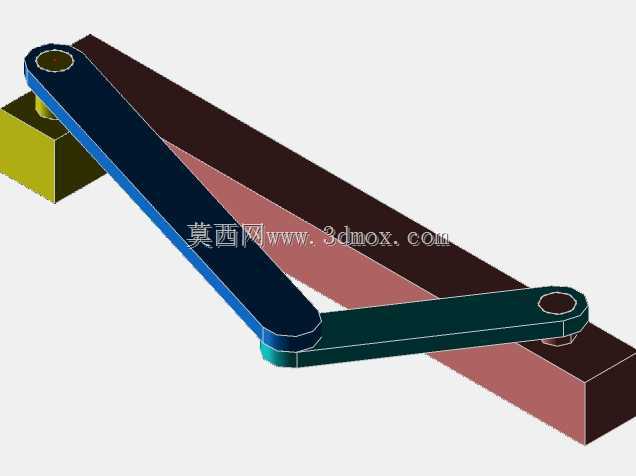

　　这套连杆组合结构是典型的曲柄滑块运动学验证载体，日常在机械原理教学、机构方案验证环节使用频率极高，很多刚接触机构设计的工程师，都会先搭建这类简易结构来验证转动-直线运动转换的逻辑是否通顺。从结构组成来看，整套机构包含固定基座、摆动连杆、传动长杆、端部滑块四个核心部件，固定基座作为整个机构的安装基准，底部预留了标准的安装孔位，可直接固定在实验台架或者仿真验证平台上，安装时需要保证基座的平面度误差控制在0.1mm以内，避免后续连杆运动出现卡滞。

　　摆动连杆是整套机构的动力输入部件，端部的铰接孔可连接驱动电机输出轴或者手动摇柄，当动力输入带动摆动连杆做定轴圆周转动时，会通过铰接的传动长杆带动端部滑块沿基座上的导向槽做往复直线运动，整个运动过程没有多余的自由度，传动路径清晰，没有冗余的约束。设计这类机构的时候，首先要核算的是连杆长度的配比，摆动连杆的回转半径、传动长杆的中心距、滑块的导向行程三者需要匹配，若摆动连杆半径过大，会导致传动杆在极限位置出现死点，甚至运动过程中发生杆件干涉；若传动杆长度过短，滑块的往复行程会达不到设计预期，同时铰接处的受力会急剧增大，加快铰接销轴的磨损。

　　这套演示结构的铰接位置都预留了标准销轴的安装间隙，间隙值控制在0.02-0.05mm之间，既保证转动过程中不会出现松旷，也不会因为间隙过小导致转动阻力过大。从安装边界来看，整套机构的横向最大伸展尺寸出现在摆动连杆与传动杆处于同一直线的外止点位置，此时需要预留足够的横向空间，避免滑块运动到极限位置时与周边其他部件发生碰撞；纵向尺寸则以摆动连杆的最大回转直径为边界，安装时要保证回转范围内没有遮挡物。在实际工业场景中，这类曲柄滑块结构的衍生应用非常广泛，从冲床的主传动机构、内燃机的活塞曲柄结构，到自动化送料线的直线推送机构，核心原理都和这套演示结构一致，只是根据实际载荷、行程需求调整了杆件的截面尺寸、材质以及铰接处的轴承选型。

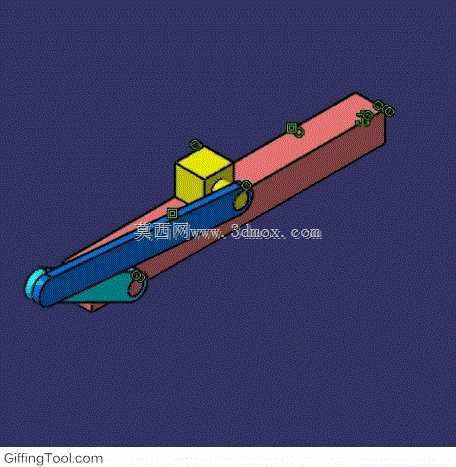

　　做DMU运动仿真的时候，这套结构可以很直观地展示出不同杆件配比下的滑块运动速度曲线、加速度变化规律，帮助设计人员在方案阶段就避开死点位置，优化传动效率，比如当需要滑块在工作行程保持匀速运动时，就可以通过调整摆动连杆和传动杆的长度比，来修正滑块的运动特性，不需要等到实物加工完成后再反复试错。结构上的每个铰接点都做了同轴度约束设计，保证装配后各杆件的运动平面保持平行，不会出现平面外的附加弯矩，这也是这类平面连杆机构能够长期稳定运行的核心设计要点，很多新手设计这类机构时容易忽略铰接孔的同轴度要求，装配后杆件出现别劲，运行一段时间后铰接孔就会出现偏磨，导致机构精度下降。滑块部分和导向槽的配合采用间隙配合，配合面的粗糙度要求控制在Ra1.6以下，减少往复运动过程中的摩擦阻力，若用于高速运动场景，还可以在滑块和导向槽之间增加耐磨衬套，延长整体使用寿命。
