海贼王鹰眼米霍克佩剑黑刀夜结构设计

本次完成的刀剑结构设计，原型取自动漫作品中鹰眼米霍克所持的黑刀夜，作为影视道具与文创周边开发领域的常用结构载体，这类异形刀剑模型既可以作为手办开发的结构基准，也能为cosplay道具制作、主题展陈装置搭建提供可落地的结构参考，区别于常规工业刀剑的功能导向设计，这类文创类刀剑结构需要在还原原作视觉特征的前提下，兼顾实体制作的结构强度、装配便捷性与展示稳定性。

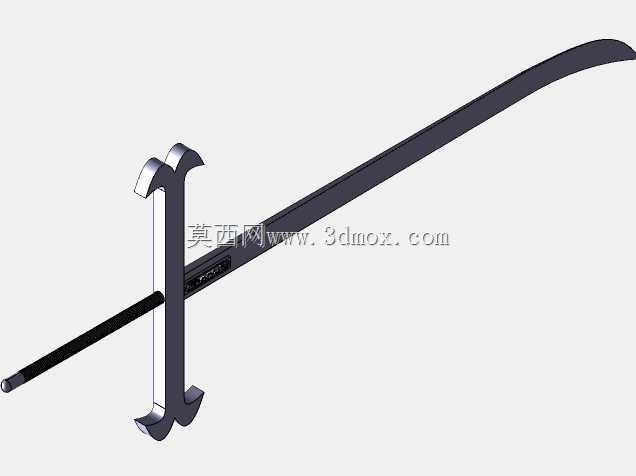

从结构设计思路来看，整体采用分体式装配逻辑，将整剑拆分为剑身、十字护手、剑柄、柄首四个独立模块，每个模块预留定位止口与装配粘接面，既方便3D打印、CNC雕刻等不同工艺的分件加工，也能降低后期表面处理的难度。剑身部分采用单刃弯刀构型，刃线从护手位置延伸至剑尖，整体曲率经过反复调整，既匹配原作中黑刀夜的修长视觉比例，也控制了整体重心位置——整剑重心落在护手前3cm范围内，即便采用树脂、PLA等轻质材料制作实体，手持时也不会出现头重脚轻的问题，适配长时间手持展示的使用需求。剑身截面采用不对称楔形设计，刃口侧厚度从靠近护手位置的8mm逐步收窄至剑尖处的1mm，刀背侧则保持12mm的等厚结构，既保证剑身整体的抗弯折强度，也还原了黑刀夜厚重的刃部视觉特征，剑身表面预留0.2mm深度的纹饰凹槽，方便后期做镶嵌、涂装处理，不需要额外雕刻就能还原原作的刀身纹路细节。

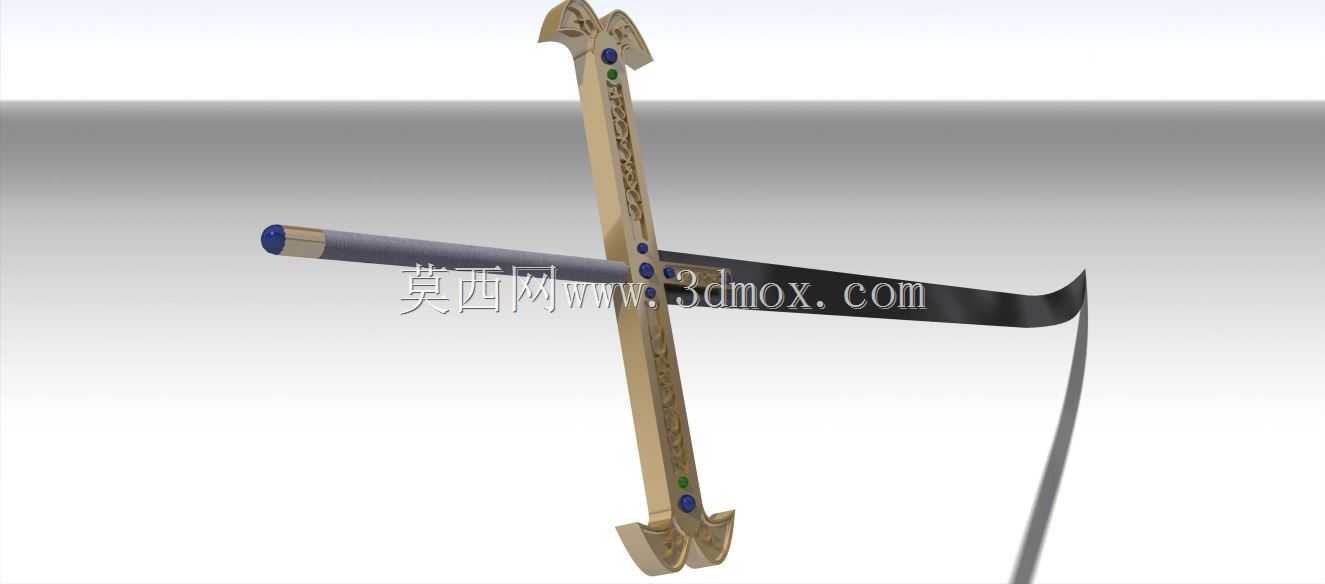

十字护手是整剑结构的设计重点，区别于常规直形护手，该款护手采用两端延伸的不对称构型，与剑身垂直的横向护手总长控制在28cm，两端做圆弧收头处理，避免尖锐边角带来的安全隐患，护手与剑身连接的位置设计有方形定位卡槽，剑身根部的对应凸台卡入卡槽后，可通过侧向穿销完成锁固，避免剑身与护手出现转动松脱的问题。护手朝向剑柄的一侧设计有直径2mm的环形凸台，刚好嵌入剑柄端面的对应凹槽，装配时可以快速定位，不需要反复调整对齐角度。护手表面的宝石装饰位采用沉孔设计，沉孔深度5mm，直径分别匹配4mm、6mm两种规格的装饰件，安装时直接嵌入粘接即可，不需要额外做固定结构。

剑柄部分采用圆柱形收腰构型，整体长度22cm，直径从靠近护手位置的32mm逐步收窄至中部的28mm，再过渡到柄首位置的30mm，完全贴合人手握持的掌型弧度，长时间握持不会出现硌手的问题。剑柄表面预留连续的螺旋状浅槽，既可以直接缠绕柄绳提升握持摩擦力，也可以在槽内填充不同颜色的树脂做出装饰纹路，适配不同风格的后期处理需求。剑柄内部设计有直径10mm的中空通孔，既可以穿入金属芯棒提升整剑的结构强度，也能有效降低整体重量，即便是1:1比例制作的实体，整体重量也能控制在800g以内，适配手持展示、静态陈列等不同场景的使用需求。

柄首部分采用对称的斧形造型，与护手的造型元素形成视觉呼应，柄首与剑柄的连接位置设计有15mm长度的插接柱，插入剑柄端部的对应孔位后，可通过侧面的紧定螺钉完成锁固，后期拆卸维护也十分方便。柄首的边缘全部做R2圆角处理，避免尖锐边角划伤，适配道具使用的安全要求。

从安装边界来看，整剑总长度控制在110cm，最大宽度为护手位置的28cm，最大厚度为刀背位置的12mm，不管是搭配壁挂式展示架，还是搭配立式陈列台，都不需要额外调整安装空间，常规的刀剑展示架都可以直接适配。如果是作为手持道具使用，分体式结构可以快速拆解为四个独立部件，单部件最长尺寸不超过40cm，方便携带运输，到展示现场后不需要专用工具，仅靠结构本身的定位卡榫与粘接就能快速完成组装，组装后整体结构的抗扭强度可以达到5N·m，正常手持挥舞不会出现松脱断裂的问题。

在实际应用层面，这套结构除了用于影视道具、cosplay装备制作外，还可以通过等比例缩放，衍生出手办配件、钥匙扣挂件、桌面摆件等不同尺寸的文创产品，缩放过程中仅需要调整各部件的壁厚与定位销尺寸，不需要改动整体构型，结构通用性较强。针对不同的制作工艺，这套结构也做了对应的适配：如果采用3D打印制作，所有面的拔模斜度都控制在1°以上，没有倒扣结构，不需要添加支撑就能顺利打印；如果采用CNC雕刻加工，所有曲面都采用G2连续过渡，没有碎面，刀具路径规划难度低；如果采用翻模制作，分件位置都设计在视觉非主见面，合模线处理难度低，后期打磨工作量小。

不同于常规工业产品的结构设计，这类文创类刀剑结构不需要考虑实战切削功能，核心是在视觉还原度与结构实用性之间找到平衡，设计过程中没有一味追求完全复刻原作的夸张比例，而是结合实体制作的工艺要求、使用场景的安全要求做了适度优化，既保留了黑刀夜的识别度，也解决了原作夸张比例带来的结构强度不足、重心偏移、安全隐患等实际问题，不管是个人爱好者自制道具，还是工厂批量生产周边产品，这套结构都能提供可靠的设计基准，减少前期建模与结构验证的工作量。
