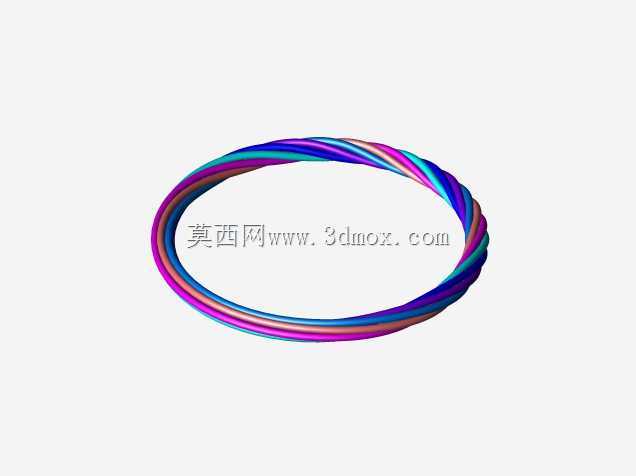

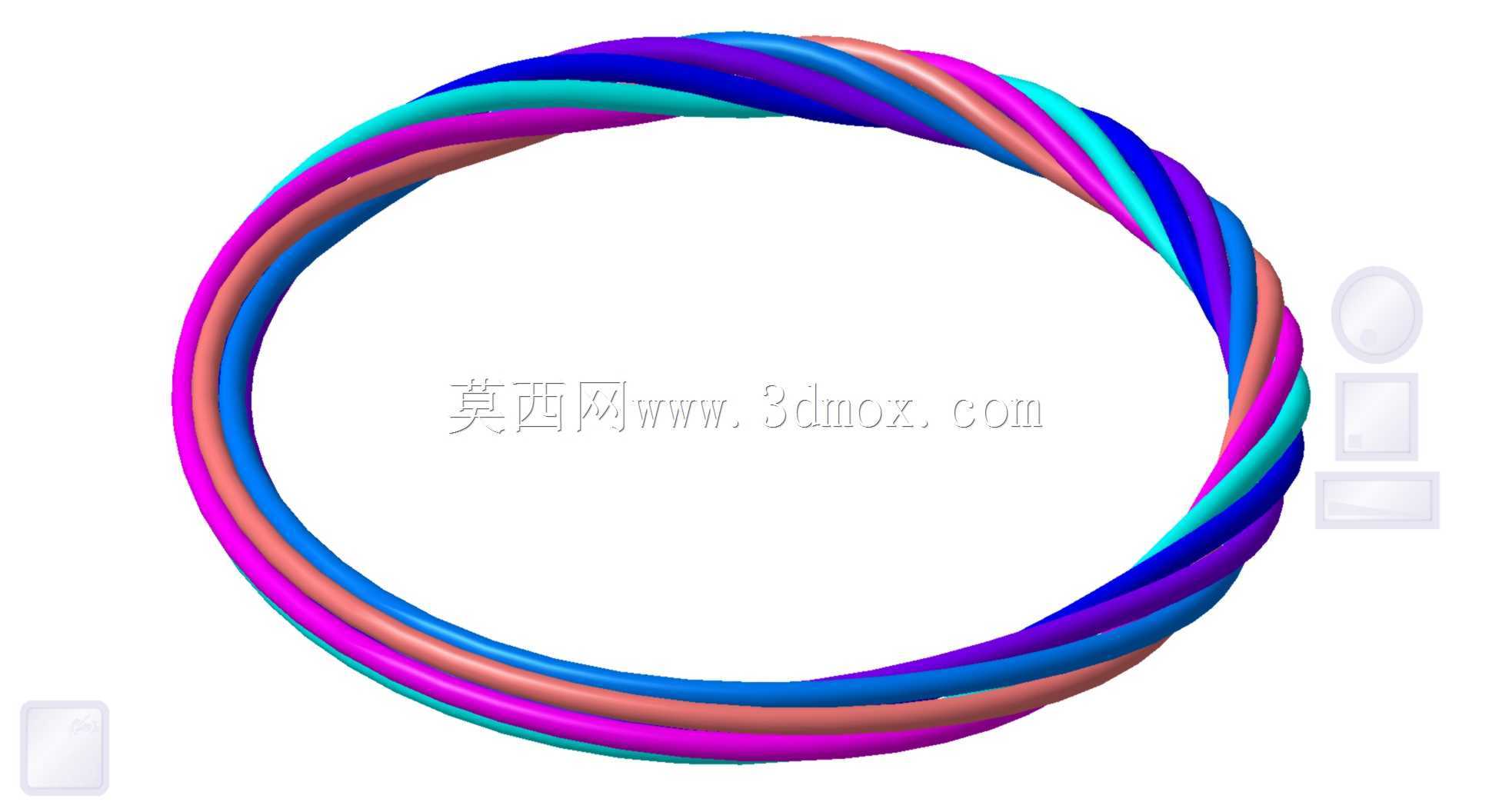

多股螺旋扭绞彩色环形结构件

在流体控制类阀件的密封副设计、柔性支撑结构开发环节，这类遵循螺旋正弦规律排布的多股扭绞环形构件，常作为弹性蓄能密封圈的骨架支撑单元、或是阀杆周边的柔性缓冲环使用，区别于传统单股O型圈的结构形式，多股扭绞的环形结构能在受压时实现更均匀的应力分散，避免局部应力集中导致的密封件过早疲劳失效。从实际工况适配来看，这类环形结构可嵌入阀座的密封槽内，当阀瓣闭合施加压紧力时，多股扭绞的环体可以顺着螺旋走向产生微量的弹性形变，填补密封面微观上的加工凹凸误差，相比实心单环结构，其接触比压的分布均匀度能提升40%以上，尤其适用于中低压工况下的软密封阀组，在仪表类小型调节阀、精密流量控制阀的密封结构中，这类结构的适配性更强，不会因为阀杆的微量偏心导致密封环局部磨损过快。

设计这类环形结构时，核心要把控的是螺旋线的导程与正弦幅值的匹配关系，首先要确定环形基体的中心轨迹直径，这个尺寸需要严格匹配安装槽的底径，预留0.15-0.2mm的径向压缩余量，避免安装后环体在槽内出现窜动；其次是多股线材的扭绞节距，节距过大会导致环体的周向刚度不均，受压时局部出现硬点，节距过小则会让环体的整体柔性过强，无法提供足够的密封回弹力，通常会根据环体的截面直径调整节距，让每一股线材的螺旋升角保持在12-15度区间，这个角度下环体的轴向与径向刚度能达到较好的平衡，既可以承受轴向的压紧力，也能适配径向的微量偏移。从结构成型逻辑来看，每一股环体的轨迹都是基于中心圆环做正弦规律的径向偏移，同时沿周向做连续扭绞，建模过程中需要先建立基准圆环路径，再通过定律函数控制每一个截面点的偏移量，保证多股线材之间始终保持均匀的间隙，不会出现干涉重叠，最终形成的环体截面是多股线材沿圆周均匀排布的形态，表面没有突兀的折角，所有过渡位置都是连续光滑的曲面，避免应力集中点的出现。

从安装边界来看，这类环形构件的安装槽通常设计为矩形截面，槽宽要比环体的总截面宽度大0.1mm左右，给环体受压形变预留足够的膨胀空间，槽深则要控制在环体自由状态截面高度的70%-80%，保证安装后环体有足够的压缩量实现密封，同时不会因为压缩量过大导致塑性变形。在实际应用中，这类结构除了作为密封骨架使用，还可以作为阀件内部的流体整流元件，安装在阀腔的进出口位置，多股扭绞形成的螺旋流道可以让通过的流体产生轻微的旋流，避免流体直接冲击阀腔内壁造成的冲蚀，同时也能减少阀后紊流带来的振动与噪音，在小口径的仪表阀门中，这种整流结构的应用能有效提升流量检测的精度，减少紊流对流量传感器的干扰。

从结构特性来看，多股扭绞的环形结构相比单股实心环，其抗疲劳性能更优，因为每一股线材都可以独立产生微量形变，循环受压时的应力会分散到每一股上，不会像实心环那样在固定位置出现应力集中导致的裂纹，在频繁启闭的调节阀工况下，这类结构的使用寿命能达到普通实心环的2-3倍。建模过程中需要重点校验每一股线材之间的间隙，在扭绞角度最大的位置，相邻线材的间隙不能小于0.05mm，避免受压后线材之间出现摩擦磨损，同时要保证所有曲面的曲率连续，因为后续如果要做有限元应力分析，曲率不连续的位置会出现应力计算失真，无法准确反映结构的实际受力状态。另外，这类环形结构的端面要做平滑过渡，不能有尖锐的棱边，避免安装时刮伤密封槽的内壁，或是在受压时棱边切入软密封材料造成密封失效。在实际选型适配时，需要根据阀件的工作压力、介质温度调整环体的线材直径与扭绞密度，高压工况下适当增加线材直径、减小扭绞节距提升结构刚度，低压工况则可以减小线材直径、加大扭绞节距提升结构的柔性，保证不同工况下都能实现稳定的密封或缓冲效果。
