阀组配套矩形安装承载托盘结构

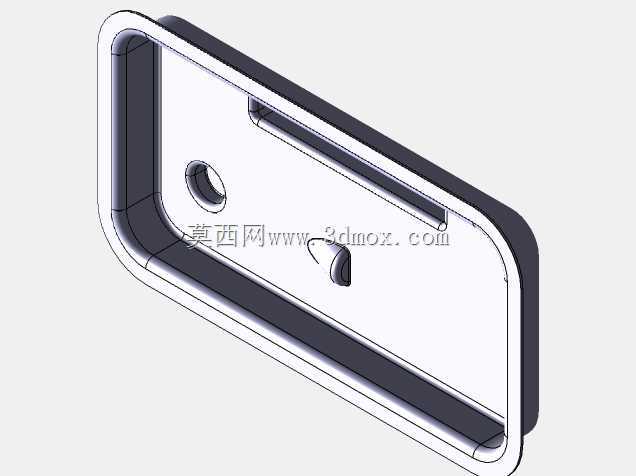

　　该托盘属于阀组集成系统中的配套承载构件，主要应用在工业流体控制管路的阀块安装工位，承担阀块定位、管路走线避让、附属小元件挂载的实际作用，在液压站阀组集成区、仪表管路阀组安装段、小型流体控制模组内都能见到这类结构的应用。不同于常规平面承载托盘，这款结构做了围边式的框型设计，四周的凸起边框一方面可以限制阀块安装后的横向位移，避免设备运行过程中振动导致阀块移位出现管路密封失效的问题，另一方面围边形成的内凹空间可以预留出阀块底部密封件、接线端子的安装间隙，不会出现安装时底部元件被挤压破损的情况。

　　从结构设计逻辑来看，整体采用圆角矩形的外轮廓，所有转角位置都做了R角过渡，没有尖锐的直角棱边，既可以减少加工过程中应力集中导致的部件形变，也能避免安装维护时操作人员被棱边划伤。盘面预留的两个安装孔位，一个是圆形通孔用于穿设固定螺栓实现托盘与安装基面的锁紧，另一个是长条形腰型孔，可适配一定范围内的安装位置偏差，降低现场安装时的基面打孔精度要求，腰型孔旁的小型凸台结构是用于挂载小型传感元件或者管路固定卡扣的定位位，不需要额外在盘面上打孔焊接固定座，减少二次加工对托盘结构强度的破坏。

　　盘面靠近侧边的小型凸起定位柱，是与阀块底部的定位凹槽配合使用的，安装时可以快速实现阀块与托盘的对位，不需要反复调整阀块的安装角度就能对准固定孔位，大幅提升现场装配的效率。安装边界方面，托盘的整体厚度控制在适配常规阀块安装的尺寸范围内，围边的高度刚好覆盖阀块底部1/5的高度，既不会因为围边过高影响阀块侧面管路接头的安装操作，也不会因为围边过低失去横向限位的作用；外轮廓尺寸与对应规格阀块的底座尺寸完全匹配，安装后阀块边缘与托盘围边的间隙控制在0.2mm以内，既可以顺利完成装配，也不会出现过大的旷量。

　　盘面做了微凹的曲面过渡设计，不是完全的纯平面结构，这种设计可以让盘面残留的液体、灰尘顺着曲面流向边角位置，不会积在阀块安装面的位置导致接触面锈蚀，同时曲面的结构强度比同等厚度的纯平面更高，在承受阀块重量以及管路振动带来的交变载荷时，不容易出现盘面凹陷变形的问题。在实际应用场景中，这类托盘不会单独使用，都是与对应规格的阀块配套安装，上方承载阀块的重量，下方通过螺栓固定在设备机架或者液压站的安装面板上，部分应用场景中还会在托盘围边内侧加装密封胶条，实现阀块底部的轻度防护，避免外界的灰尘、溅水接触到阀块底部的接线部位。设计过程中没有多余的装饰性结构，所有的凸起、孔洞、曲面都是围绕实际安装需求设置，没有冗余的加工特征，既可以降低加工过程中的材料损耗，也能减少后续维护时的清洁死角。
