带红黑防护层六角内螺纹锁紧连接件

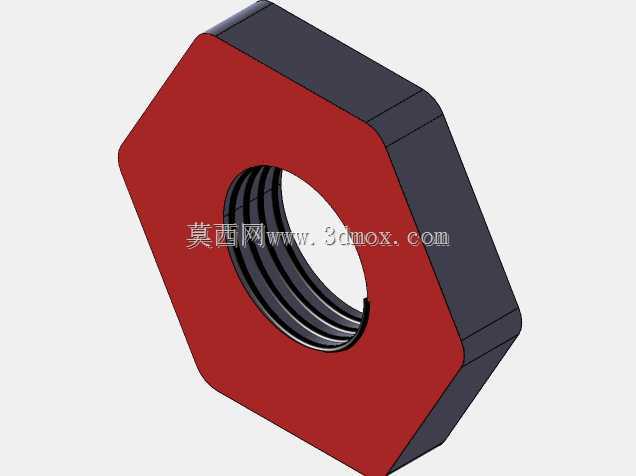

在流体控制、仪器仪表装调、工业阀组集成的现场作业里，这类带包覆层的六角内螺纹连接件，是解决管路对接、阀块叠装时硬接触磨损、螺纹咬合错位问题的常用结构件。不同于常规裸露金属六角螺母，这款结构件在外围六方面做了双色包覆处理，红色端面层与黑色侧围层的厚度做了等比例匹配，既保留了六角结构适配标准扳手的夹持边界，又通过包覆层隔绝了金属基体与安装基面的直接接触，在有弱腐蚀介质、频繁拆装的仪表阀组工位上，能避免金属螺母锈蚀后与阀块基面粘连，减少后期维护时的拆卸难度。

从结构设计逻辑来看，内螺纹段的牙型做了适配公制粗牙螺纹的公差匹配，螺纹有效旋合长度控制在公称直径的1.2倍左右，既保证足够的螺纹啮合强度，避免旋合过短导致的螺纹滑牙风险，又不会因为旋合段过长增加不必要的装配扭矩。六角对边尺寸严格遵循标准紧固件的扳手空间要求，六个棱边做了微小的倒角过渡，没有尖锐的加工毛刺，在使用开口扳手、套筒扳手进行锁紧作业时，扳手能完全贴合六角侧面，不会出现打滑蹭伤扳手或螺母表面的情况。中间的通孔与内螺纹段做了同轴度约束，安装时能保证螺杆穿过时的对中性，避免因为螺纹偏斜导致的锁紧应力集中，在阀块叠装的场景下，能保证相邻阀块的密封面受力均匀，不会因为螺母锁紧偏载导致密封垫片局部压溃泄漏。

实际选型应用时，这类带包覆层的螺母多用于仪器仪表类小型阀组的面板固定、阀块之间的叠层锁紧，因为包覆层的存在，不需要额外加装平垫圈来分散锁紧压力，黑色侧围层的摩擦系数比裸露金属更高，在有小幅振动的管路上，能起到一定的防松效果，不需要额外搭配防松垫圈就能满足常规工况下的锁紧要求。红色端面层的辨识度较高，在密集排布的阀组安装面上，能快速识别出需要重点检查的锁紧点位，日常巡检时不用逐个核对螺母位置，能提升设备运维的效率。

建模过程中，先通过拉伸特征构建六角基体的基本轮廓，再对内孔进行螺旋扫描切除生成标准内螺纹牙型，之后分别对端面和侧围的包覆层做偏移加厚处理，保证包覆层与金属基体的贴合面完全重合，没有装配间隙。六角的六个相邻面之间做了R0.5的微小圆角过渡，避免包覆层在棱角位置因为应力集中出现开裂。螺纹起始端做了引导倒角，方便装配时螺杆快速对准螺纹入口，不会出现首牙错扣的问题。整体厚度尺寸控制在适配常规M8-M12规格螺杆的范围内，安装时突出阀块表面的高度不超过10mm，不会和周边的管路接头、仪表接线产生空间干涉，在紧凑的仪表阀组安装舱内，能充分利用有限的装配空间，不需要额外预留过大的扳手操作余量。

从安装边界来看，这款螺母的六角外接圆直径比同规格标准金属螺母大1mm左右，对应的扳手夹持空间只需要比常规螺母多预留0.5mm的径向间隙即可，不需要对原有阀块的安装孔位做改动，可以直接替换同规格的普通六角螺母，在老旧设备的阀组维护改造场景下，不需要重新设计安装结构，就能实现防粘连、防松、高辨识度的升级需求。包覆层的材料选用耐油耐弱酸碱的改性材质，在接触常规的液压油、仪表压缩空气冷凝水时，不会出现溶胀、脆化的问题，长期使用后依然能保持完整的包覆形态，不会因为材料老化脱落污染管路介质。
