带安装底座的轴类支撑固定座结构设计

项目分类:通用五金配件 发布时间:2025-08-13 ID:1062317
  • 带安装底座的轴类支撑固定座结构设计

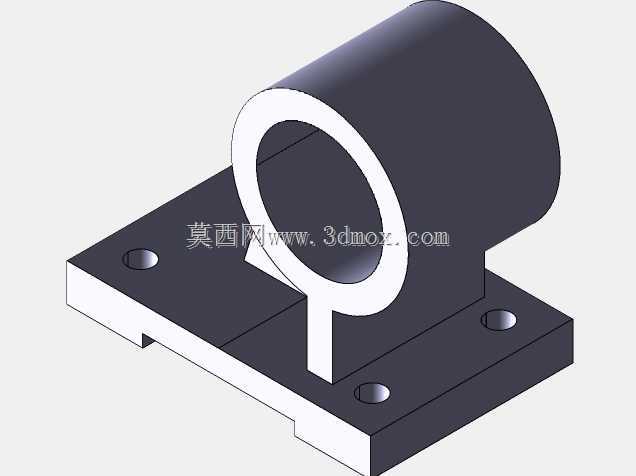

  这类带安装底座的轴套支撑结构,在流体控制管路配套的阀组安装场景中十分常见,主要承担轴类杆件、阀芯传动杆的径向支撑与位置固定作用,避免传动杆件在往复运动或者转动过程中出现径向窜动、偏摆,进而影响阀门的启闭精度与密封可靠性。从结构本身来看,上部的圆筒状轴套部分是核心的功能承载区,内孔为光滑圆柱面,加工时需要保证足够的圆柱度与表面粗糙度,确保与穿入其中的杆件配合间隙均匀,既不会因为间隙过大导致支撑刚性不足,也不会因为间隙过小出现卡滞、磨损加剧的问题。

  圆筒部分的壁厚经过合理设计,在满足径向承载强度的前提下尽可能控制整体重量,避免不必要的材料浪费,同时圆筒下端与安装底板之间设置了加强连接筋,筋板的厚度与过渡圆角经过优化,能够有效分散轴套承受的径向载荷,避免应力集中导致的连接部位断裂,尤其是在杆件承受侧向冲击载荷的工况下,加强筋的存在可以大幅提升整体结构的抗形变能力。下部的安装底板为矩形板式结构,底板上开设了三个沉头安装孔,孔位分布经过匹配安装基面的螺孔位置设计,安装时可以通过内六角螺栓将整个支撑座牢牢固定在阀块或者设备安装基面上,沉孔的设计可以让螺栓头部完全沉入板面以下,不会突出底板表面干涉其他部件的安装,同时底板的底面经过铣平加工,保证安装时与基面的贴合度,避免安装后出现整体倾斜导致轴套内孔与传动杆不同心。

  底板的侧边还设置了定位缺口,安装时可以快速与基面上的定位凸台配合,实现快速对位,减少安装调整的时间,提升装配效率。在实际设计过程中,这类支撑座的尺寸边界需要严格匹配安装空间,首先要确定上部轴套的内孔直径,这个尺寸完全由需要支撑的杆件外径决定,通常会选择基孔制的间隙配合,满足杆件转动或者滑动的运动需求;轴套的轴向长度则需要根据支撑跨距要求确定,足够的轴向长度可以提升支撑的稳定性,降低杆件的挠曲变形量,但过长的轴套会增加整体结构的高度,占用更多的安装空间,因此需要在支撑刚性和空间占用之间找到平衡点。底板的外形尺寸需要覆盖轴套与加强筋的投影范围,同时预留足够的安装孔边距,保证螺栓连接的强度,避免安装孔距离板边过近导致底板受力开裂。

  这类结构除了在阀门阀块的传动机构中使用,在小型自动化设备的导杆支撑、工装夹具的定位轴固定场景中也能适用,只需要根据实际的杆件直径、安装孔位调整对应尺寸即可。建模过程中需要重点关注各个连接部位的过渡处理,尤其是轴套与筋板、筋板与底板的连接位置,要设置合理的铸造或者加工圆角,避免直角连接带来的应力集中问题,同时安装孔的沉头深度要匹配常用螺栓的头部尺寸,保证螺栓安装后不会突出板面。在实际工况中,这类支撑座通常会承受一定的径向载荷,因此材料一般会选用具备足够强度的结构钢或者铝合金,根据使用环境的防腐要求选择对应的表面处理方式,比如在潮湿或者有腐蚀介质的工况下,可以做发黑或者阳极氧化处理,提升部件的使用寿命。整个结构没有多余的复杂特征,所有的几何形状都服务于功能需求,没有冗余的设计,既满足了支撑固定的核心功能,也兼顾了加工工艺性,不管是采用铣削加工还是铸造成型,都具备较好的工艺可行性,不需要特殊的加工设备就能完成制造,能够有效控制生产制造成本,适合批量配套使用。
