仪表管路用钣金阀块安装承载结构

项目分类:阀门 发布时间:2025-08-13 ID:1062231
  • 仪表管路用钣金阀块安装承载结构

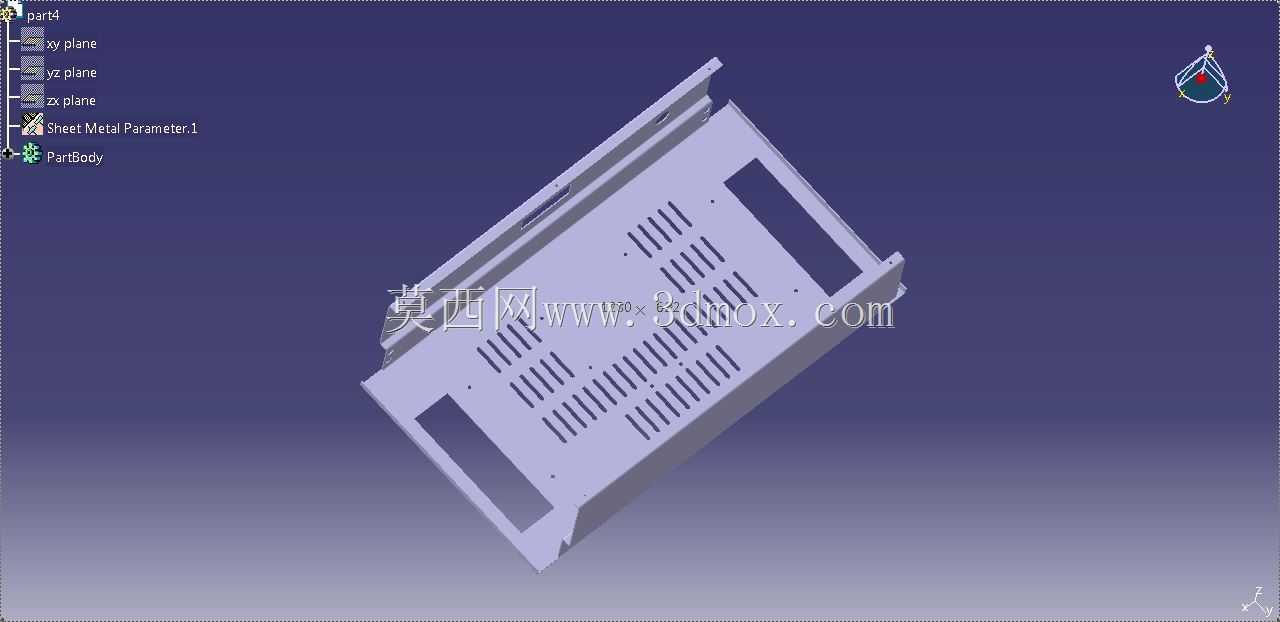

  在工业仪器仪表的流体控制管路系统中,这类钣金结构的阀块承载件是现场安装环节里容易被忽略但直接影响长期运行稳定性的部件,不同于常规机加工成型的整体式阀块基体,这个结构采用薄板折弯成型工艺制作,核心作用是为集成式阀组提供安装定位基准,同时兼顾阀组工作过程中的散热需求与周边管线的避让空间。从实际应用场景来看,这类结构多配套在小型流体控制单元内,常见于实验室分析仪器、小型工业制程的流体控制柜、气动控制回路的集成安装位,安装时需要先将该钣金件通过侧边的折弯安装耳固定在控制柜内的安装梁上,再将阀组、配套的气路接头、电磁驱动元件依次固定在钣金件的平面安装区域,整个安装过程不需要额外制作转接支架,钣金件上预留的不同规格开孔刚好对应阀块的固定孔位、流体管路的穿接位置,以及驱动元件的走线缺口。

  设计这类结构的时候,首先要考虑的是薄板折弯后的刚性问题,因为阀块本身加上配套接头、管路的重量会持续作用在钣金平面上,如果折弯边的高度设计不足,或者没有在受力集中的位置设置压筋加强结构,长期使用后容易出现平面下凹变形,导致阀块安装面的平面度超差,进而引发阀组密封面渗漏的问题,从结构上可以看到,该构件的两侧采用了通长的折弯翻边,相当于在薄板两侧形成了两道加强筋,不需要额外焊接加强筋就能提升整体的抗变形能力,同时翻边的高度刚好匹配控制柜内安装槽的深度,不会和柜内其他布线、元器件产生空间干涉。再看平面区域的多组长条散热孔,这些开孔的排布并不是随意设置的,每一组开孔的位置都对应阀块上发热较明显的电磁驱动部件下方,阀组工作时电磁线圈产生的热量可以通过这些开孔快速散出,避免热量在钣金件和阀块之间的密闭空间积聚,导致线圈温度过高影响工作寿命,同时这些长条孔的宽度经过严格控制,既保证了通风散热的面积,又不会因为开孔过大降低安装平面的结构强度,也能避免安装过程中螺丝、小垫片等零件从开孔掉落至柜内引发电路故障。

  结构两端预留的矩形缺口,是为了方便阀块两侧的流体主管路直接穿接,不需要在钣金件侧面额外开孔走管,安装时管路可以从缺口位置直接对接阀块的进出油口或气口,减少了管路的弯折角度,降低管路沿程阻力,同时也给管路接头的拆装预留了足够的扳手操作空间,后期维护时不需要拆卸整个钣金承载件就能完成接头的更换与密封件的检修。在安装边界的尺寸匹配上,该结构的整体宽度适配标准DIN导轨安装的控制柜内空尺寸,长度方向刚好覆盖单组集成阀块的安装区域,不会占用相邻元件的安装空间,侧边安装耳上的长圆孔设计,可以抵消一定的安装加工误差,即使柜内安装梁的孔位存在少量偏差,也能通过长圆孔的调节量完成固定,不需要现场重新扩孔加工。

  从结构设计的细节来看,所有的折弯边都做了小半径的圆角处理,避免安装维护时锋利的板边割伤操作人员的手部,也防止刮破穿经附近的线缆绝缘层,平面区域的开孔边缘都做了去毛刺处理,不会因为毛刺凸起导致阀块安装面无法贴合,保证阀块安装后的水平度满足密封要求。这类钣金承载结构相比传统的铸造安装支架,重量更轻,加工周期更短,在小批量的仪器仪表配套场景中,不需要开模就能通过数控冲裁、折弯完成加工,成本控制优势明显,同时表面的处理工艺可以根据使用场景选择镀锌或者喷塑,在普通工业环境下具备足够的防锈能力,满足长期使用的防护要求。在实际选型匹配时,需要确认阀块的安装孔距和该钣金件上的固定孔位是否匹配,同时核对两侧翻边的高度是否会和阀块上突出的手动调节按钮产生干涉,如果是应用在有振动的设备上,还可以在安装耳的位置加装橡胶减震垫,进一步降低振动传递到阀块上的幅度,避免阀组内部的精密配合部件因为长期振动出现磨损或者卡滞问题。
