库埃特流速度场仿真分析模型

项目分类:阀门 发布时间:2025-08-13 ID:1062242
  • 库埃特流速度场仿真分析模型
  • 库埃特流速度场仿真分析模型
  • 库埃特流速度场仿真分析模型
  • 库埃特流速度场仿真分析模型
  • 库埃特流速度场仿真分析模型

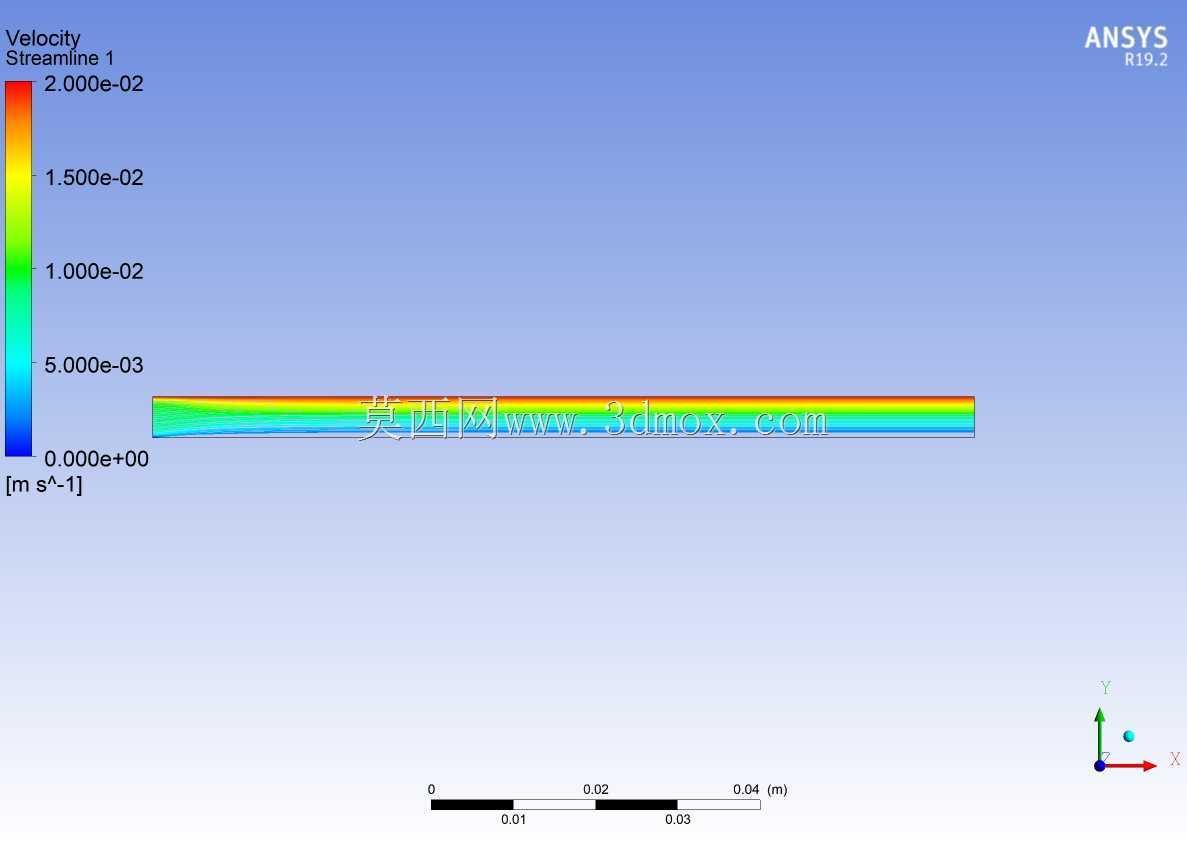

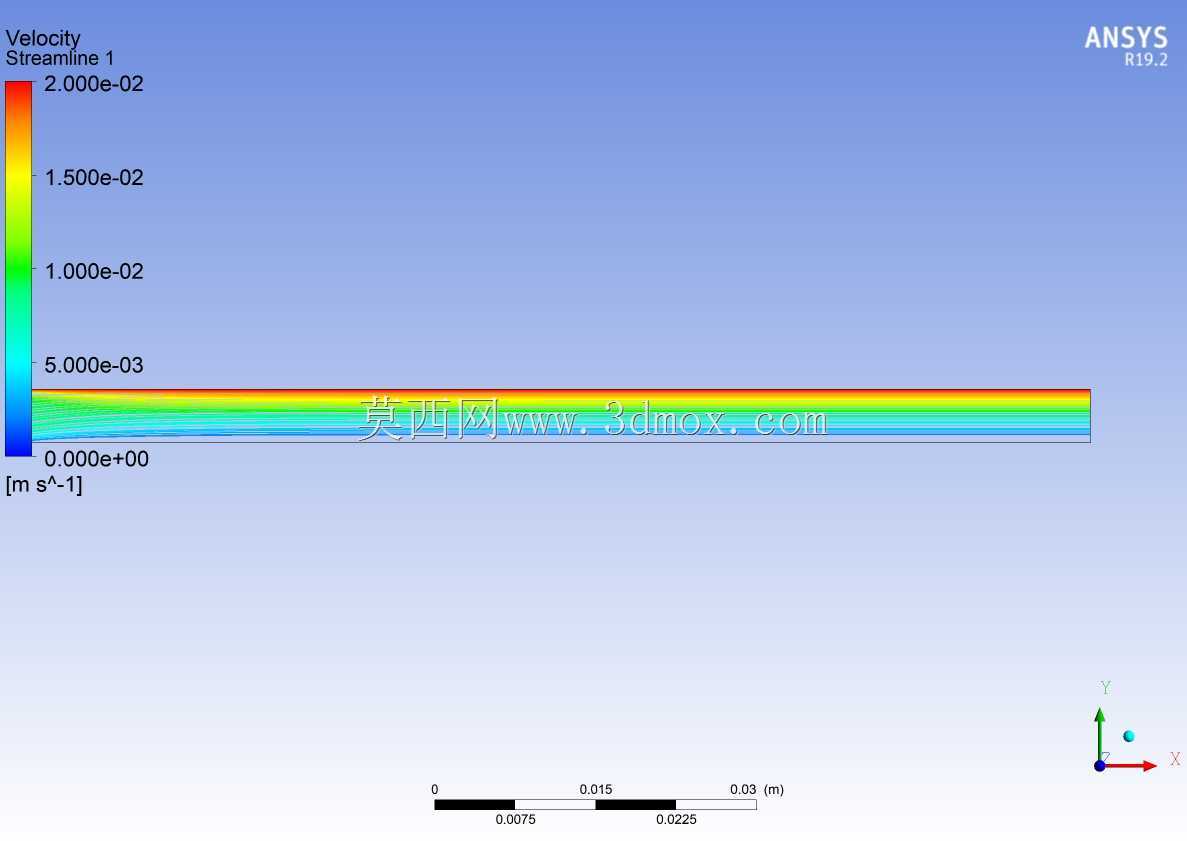

  从模型的几何边界来看,流动间隙的法向尺寸控制在微米级,完全匹配常规液压阀块阀芯与阀套的配合间隙量级,沿流动方向的长度设置满足充分发展流动的要求,不会出现入口段效应干扰速度分布的情况,建模过程中对壁面附近的网格进行了分层加密,保证边界层内的速度梯度计算精度,避免因网格分辨率不足导致的壁面剪切应力计算偏差。从仿真输出的速度矢量分布可以直观看到,紧邻上运动壁面的流体层速度与壁面运动速度完全一致,沿着间隙法向向下,流体速度受粘性剪切作用逐层递减,到下固定壁面处流体速度降至0,整个间隙内的速度沿法向呈标准线性分布,这与经典库埃特流的理论解析解完全吻合,验证了模型边界设置与计算方法的准确性。在流体传动与控制领域,平行平板间的粘性流动是各类液压阀、润滑间隙、密封结构设计中最常遇到的基础流动形态,库埃特流作为两平行壁面存在相对运动时的典型层流流动,其速度分布规律直接决定了间隙泄漏量、粘性摩擦阻力、壁面剪切应力等核心设计参数,是液压阀块配合间隙设计、动密封结构选型、滑动轴承润滑计算的核心理论依据。本次搭建的仿真模型,还原了上下平行壁面构成的狭窄流动间隙,上壁面设置为恒定运动边界,沿流动方向保持0.02m/s的匀速平移,下壁面设置为固定无滑移边界,间隙内填充牛顿流体,不设置额外的进出口压力梯度,纯粹模拟壁面运动拖拽流体形成的剪切流动场景。

  在工程实际应用中,这类流动场景广泛存在于滑阀阀芯的配合间隙中:当阀芯在阀套内做轴向往复运动时,阀芯与阀套之间的环形间隙展开后就等效于平行平板库埃特流,阀芯运动拖拽间隙内的油液产生流动,这部分流动是阀块内泄漏的重要组成部分,同时粘性流体在壁面产生的剪切力会直接影响阀芯的运动阻尼,是伺服阀、比例阀动态响应特性计算中不可忽略的因素。在滑动轴承的润滑间隙设计中,轴颈旋转带动润滑油形成的剪切流动同样属于库埃特流范畴,流动产生的粘性力是承载油膜形成的基础,通过该模型的速度分布规律,可以准确计算不同间隙、不同运动速度、不同流体粘度下的壁面剪切应力,进而推导摩擦功率损失、间隙温升、泄漏流量等工程设计参数。

  建模过程中没有引入额外的压力边界,就是为了单独剥离壁面运动对流体的拖拽效应,方便设计人员直接对比不同粘度流体、不同壁面运动速度、不同间隙尺寸下的流动特性变化,无需额外拆分压力流与剪切流的耦合影响。对于阀块设计人员而言,掌握纯剪切条件下的库埃特流速度分布规律,能够更精准地计算阀芯运动时的液压卡紧力、粘性阻尼系数,优化阀芯与阀套的配合间隙公差,在保证密封性能的前提下降低阀芯运动阻力,提升阀件的动态响应速度;对于润滑结构设计人员,该模型的计算结果可以直接用于指导滑动轴承的间隙选型,根据轴颈的工作转速选择合适的润滑油粘度与配合间隙,保证油膜承载能力的同时控制摩擦温升。

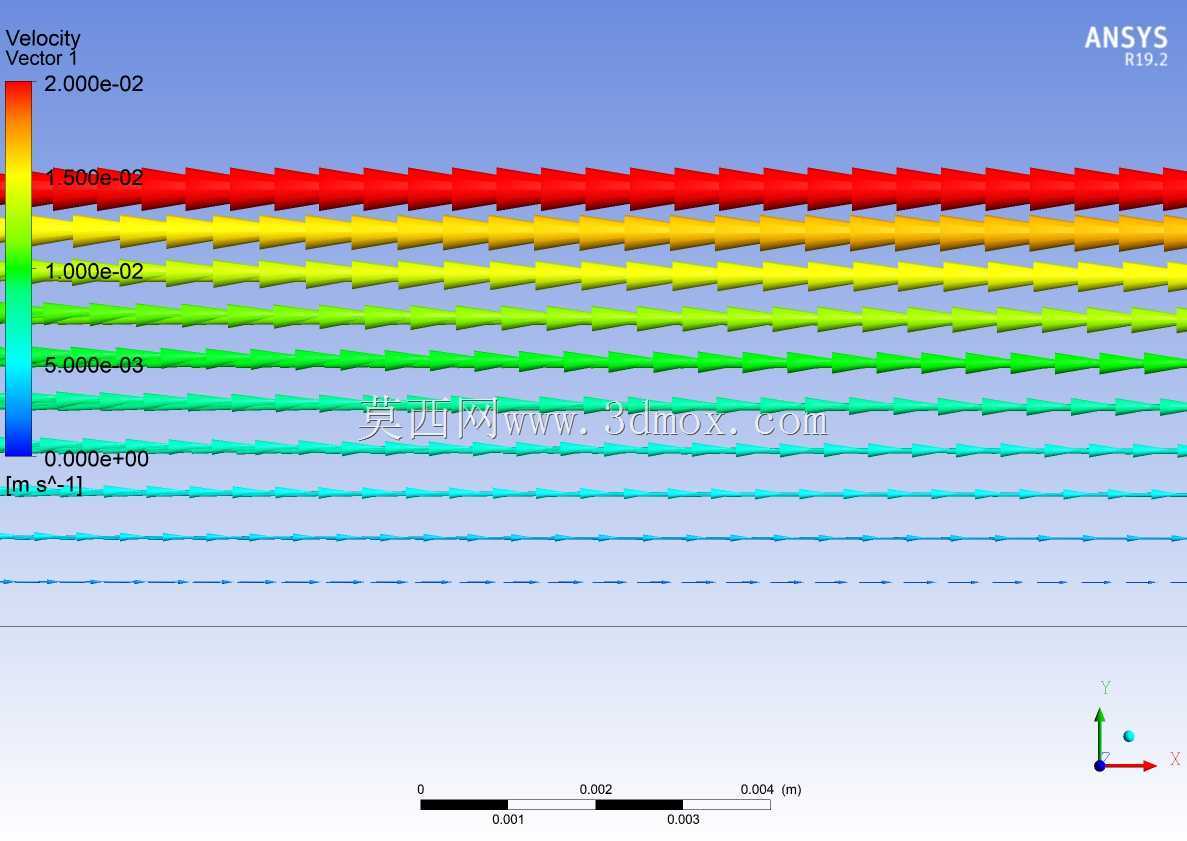

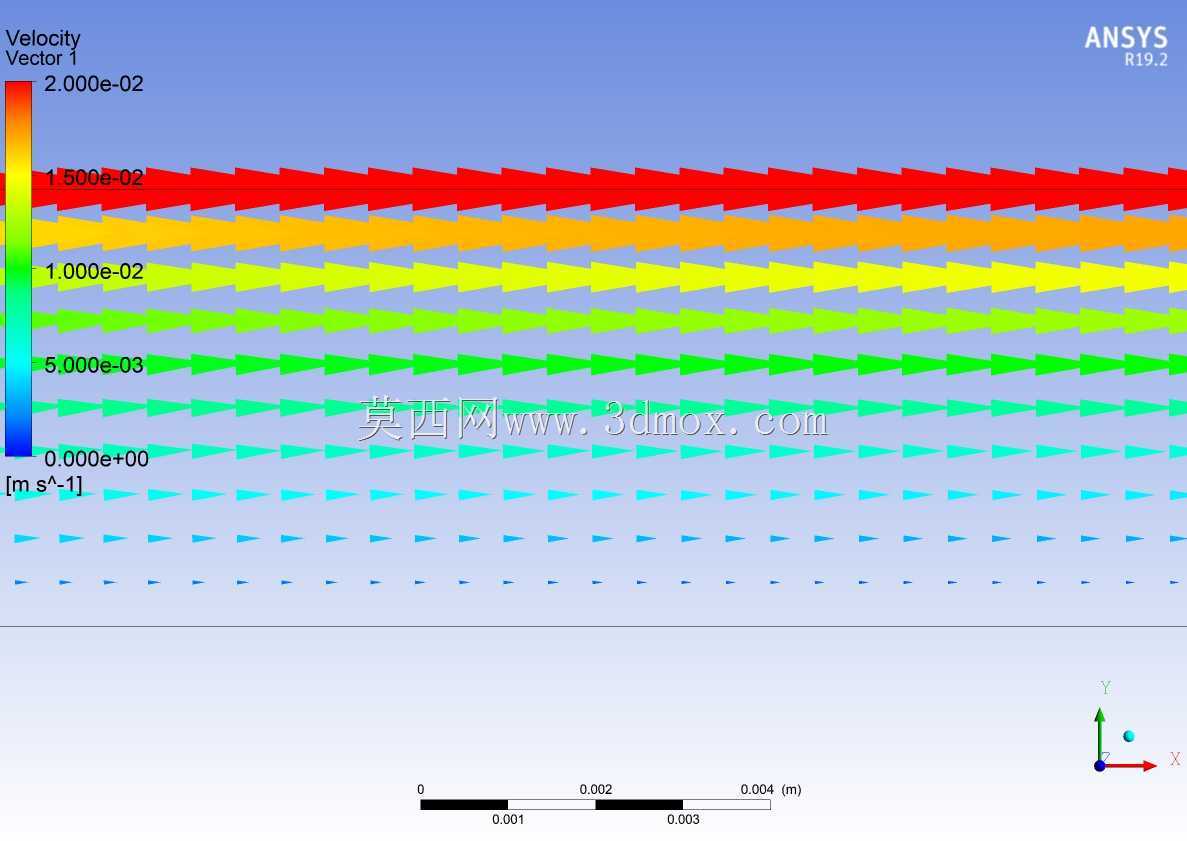

  模型的几何边界完全按照工程实际中的微小间隙比例搭建,没有做夸张的几何放大,所有流动参数的设置都对应常规液压系统的实际工况,计算得到的速度梯度、剪切应力数据可以直接作为工程设计的参考依据,避免纯理论公式计算时因边界条件简化带来的误差。在仿真后处理阶段,通过矢量箭头的长度与颜色区分不同位置的流体速度,能够让设计人员直观观察到间隙内的速度分层规律,理解粘性力在流体层间的传递过程,打破纯公式推导的抽象认知,尤其是对于刚接触流体传动设计的人员,能够快速建立微小间隙内剪切流动的具象认知,在后续的阀块、密封、润滑结构设计中更精准地把控间隙参数对整体性能的影响。需要注意的是,该模型模拟的是层流状态下的纯剪切库埃特流,当壁面运动速度进一步提升、间隙尺寸增大或者流体粘度降低时,流动会从层流转捩为湍流,此时线性速度分布规律会被打破,壁面剪切应力的计算方式也会发生变化,在实际工程应用中需要结合具体的雷诺数判断流动状态,选择对应的计算模型。
