轻量化运动器材羽毛球拍结构三维数模

日常开展体育器材结构建模时，羽毛球拍这类看似常规的用品，实际对结构力学匹配度的要求远高于多数通用零部件，很多刚接触器材建模的工程师容易把它做成等径圆杆加椭圆框的简化形态，实际落地生产时会出现拍面受力不均、击球震手、抗扭不足等一系列问题。先从实际应用场景来说，这类球拍主要面向业余休闲运动、日常训练场景使用，区别于专业竞技类的超高模量碳纤维配置，这个结构的设计定位是平衡耐打性与握持手感，适配大多数普通运动人群的发力习惯，不需要运动员级别的精准发力就能打出稳定的击球轨迹。

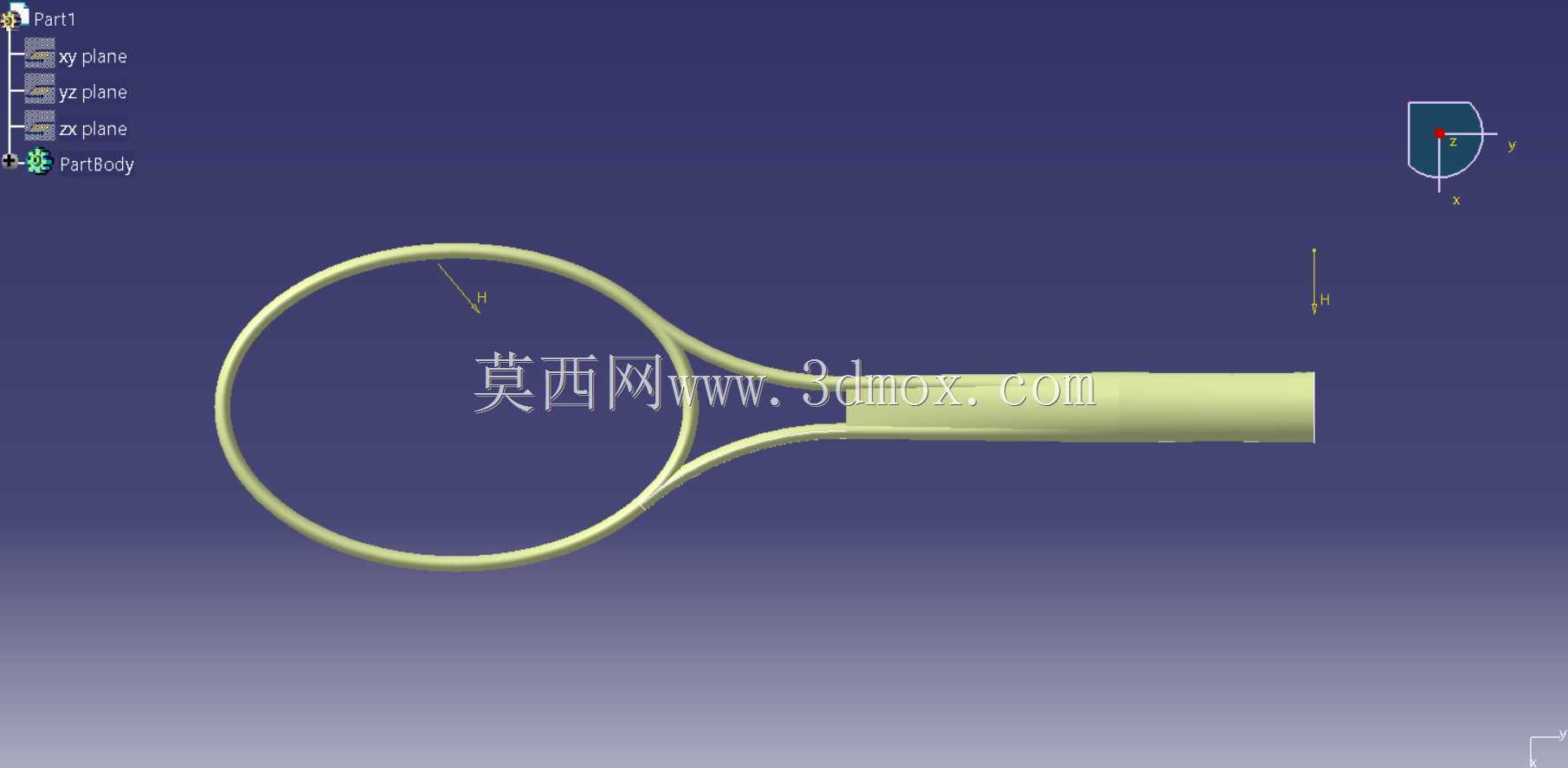

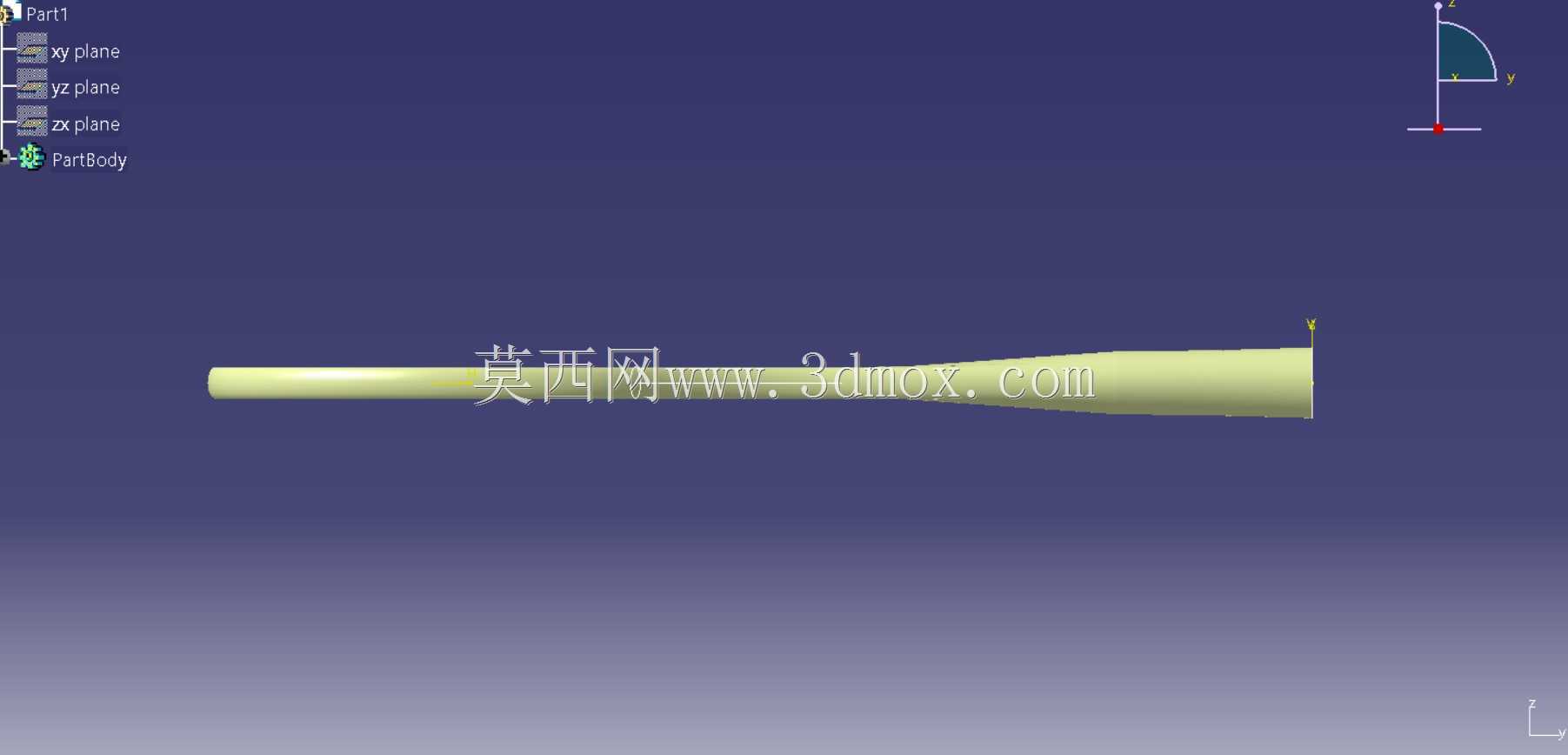

从结构功能特性来看，整个球拍分为拍框、拍杆、握把三个核心区段，拍框部分采用了渐变截面设计，靠近拍杆衔接的三通位置截面厚度更大，向拍头顶端逐步收窄，这样的设计是为了匹配击球时的应力分布——日常击球时拍面的甜区集中在中心区域，三通位置是应力传导的核心节点，加厚截面可以避免反复击球造成的衔接处开裂，而拍头收窄则能降低整体挥重，让挥拍过程更顺畅，不会出现头重感过强导致的手腕负荷过大。拍杆部分没有采用完全等径的圆柱结构，而是做了微锥度设计，靠近握把的一端直径略大于衔接拍框的一端，锥度控制在千分之三左右，这个参数是经过多轮受力仿真调整的，既可以保证击球时的力量传导效率，让挥拍的力量能顺畅传递到拍面，又能保留适当的弹性形变空间，击球时不会因为杆身过硬导致震手，也不会因为过软出现发力卸力的问题。握把部分的设计考虑了实际缠绕手胶后的握持直径，基础握把的直径设置为22mm，长度185mm，表面做了细微的周向防滑纹路建模，不是光滑圆柱面，这样后续做装配仿真时，能更真实模拟手胶缠绕后的贴合状态，也能为后续开模提供准确的表面结构参考。

设计思路上，没有盲目追求极致轻量化，而是把结构耐用性放在优先位置，拍框的线孔位置做了局部加厚凸台，每个线孔的凸台高出框体表面0.8mm，这样穿线时线体不会直接摩擦框体的薄壁边缘，能大幅降低框体被线勒裂的风险，同时线孔的排布采用了主流的76孔布局，孔位间距误差控制在0.1mm以内，保证穿线后拍面的线床张力均匀，不会出现局部张力过大导致的拍框变形。拍框的截面不是简单的椭圆形，而是采用了翼型截面设计，迎风面做了圆弧过渡，挥拍时能有效降低空气阻力，提升挥速，这一点很多简化模型都会忽略，直接做成等厚椭圆框，实际做风阻仿真或者实物测试时，挥拍的滞感会非常明显。

外形尺寸与安装边界方面，整个球拍的总长度控制在675mm，符合常规休闲球拍的尺寸规范，拍框的整体外轮廓宽度为220mm，长度为290mm，拍杆长度为280mm，握把长度185mm，各个衔接段的过渡圆角都做了平滑处理，尤其是三通位置的过渡，没有做直角衔接，而是采用了R12的大圆角过渡，避免应力集中。安装边界上，握把末端设计了标准的底盖安装卡槽，卡槽深度3mm，直径匹配通用的球拍底盖尺寸，不需要额外修改结构就能直接适配市面上的通用底盖配件；拍框的线孔直径统一为2.2mm，适配常规的羽毛球拍线穿入，不需要二次扩孔；拍杆与拍框、握把的衔接位置都设计了10mm长度的插接段，插接段的配合公差采用H7/h6的间隙配合，方便生产时的涂胶装配，装配后不会出现松动晃动感。

做这个模型的时候，特意把各个部件的分模线位置做了预留，拍框的分模线设置在框体的侧面中线位置，拍杆的分模线沿杆身轴向布置，握把的分模线设置在握持面的侧方，不会出现在手掌直接接触的握持区域，这样后续开模生产时，飞边的处理不会影响握持手感。另外，整个模型的壁厚做了均匀化处理，拍框的主体壁厚为1.2mm，线孔凸台位置壁厚2mm，拍杆的壁厚为1.0mm，握把的主体壁厚为1.5mm，整个结构的壁厚差控制在1mm以内，注塑或者模压生产时不会出现壁厚不均导致的缩痕、内应力集中问题。很多新手建模时容易忽略壁厚均匀性的问题，随意加厚局部结构，实际生产时很容易出现变形、开裂的问题，这个模型在建模阶段就反复核对了各个位置的壁厚，保证后续生产的工艺可行性。

从受力传导的逻辑来看，整个结构的刚度匹配做了梯度设计，握把位置刚度最高，拍杆位置刚度次之，拍框位置刚度相对最低，这样击球时的冲击力会从拍框传递到拍杆，再通过拍杆的微形变缓冲一部分冲击力，最后传递到握把位置的震动已经被大幅削弱，握持时的震手感会明显降低，长时间击球也不会出现手腕酸痛的问题。拍框的甜区位置做了局部的刚度强化，在拍面中心区域对应的框体内侧增加了0.3mm的加厚筋，这个筋位不会增加太多整体重量，但是能提升甜区的击球稳定性，击球时拍面不会出现过度形变，保证出球方向的精准度。
