鲁布戈德堡连锁反应创意机械装置

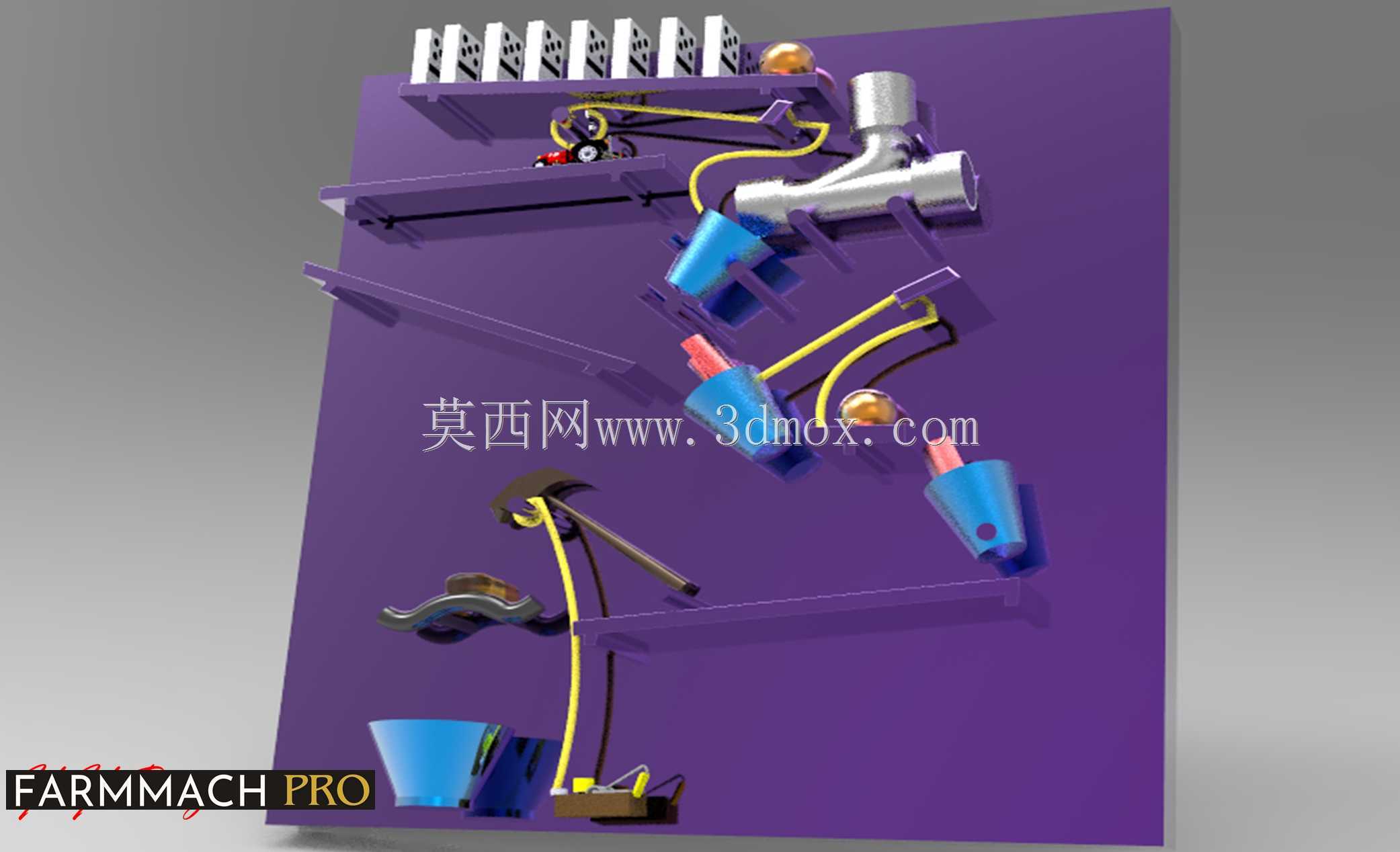

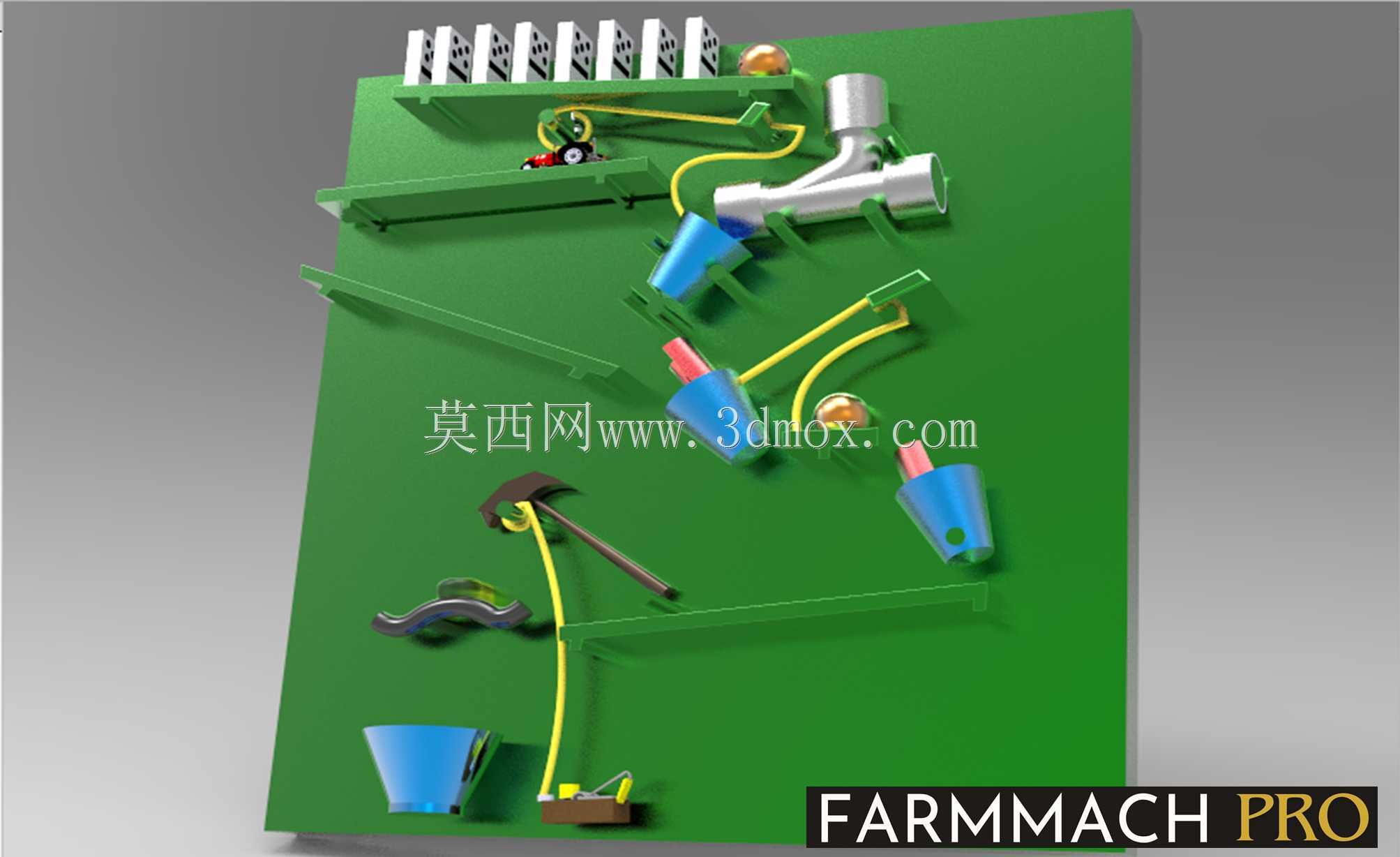

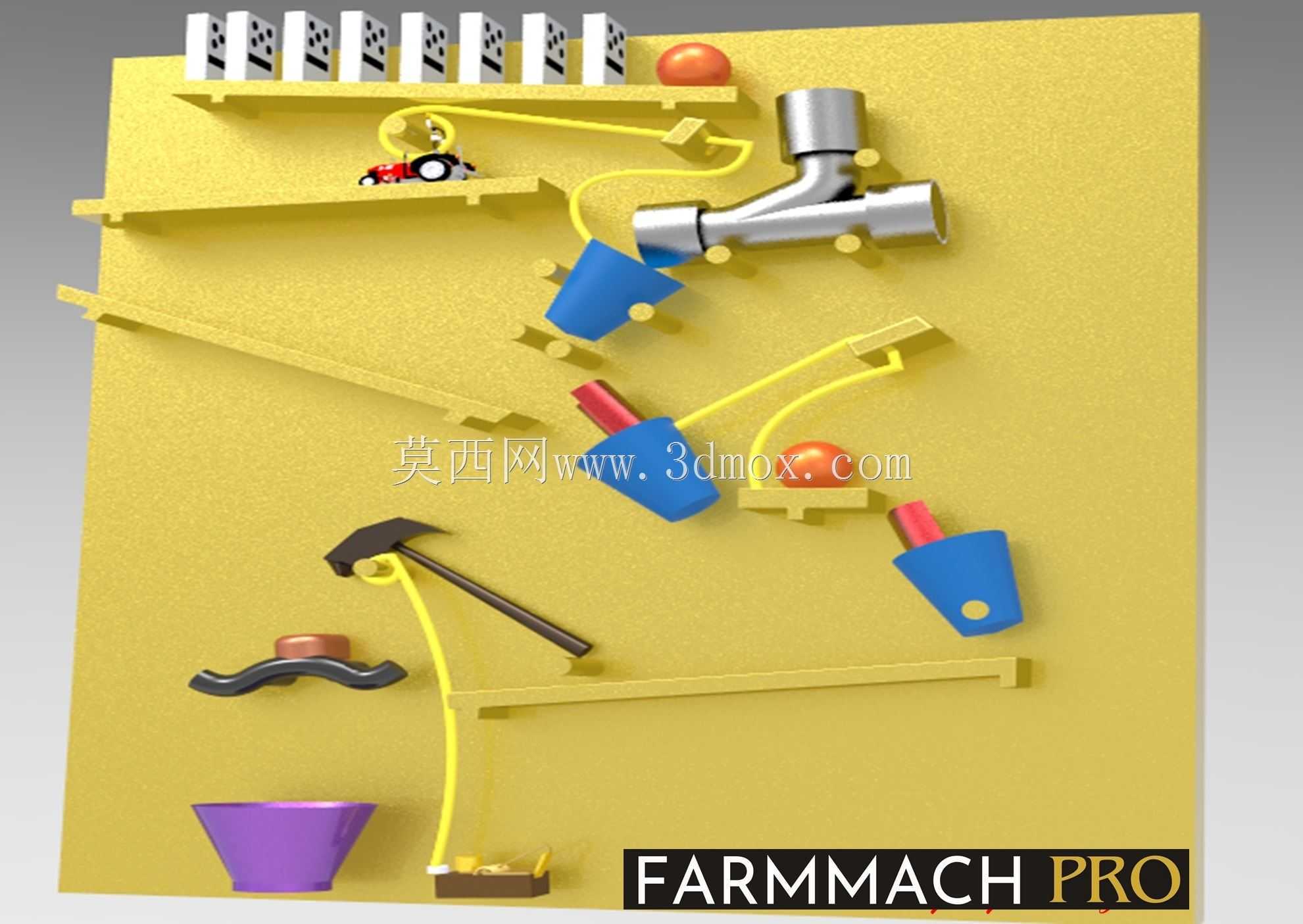

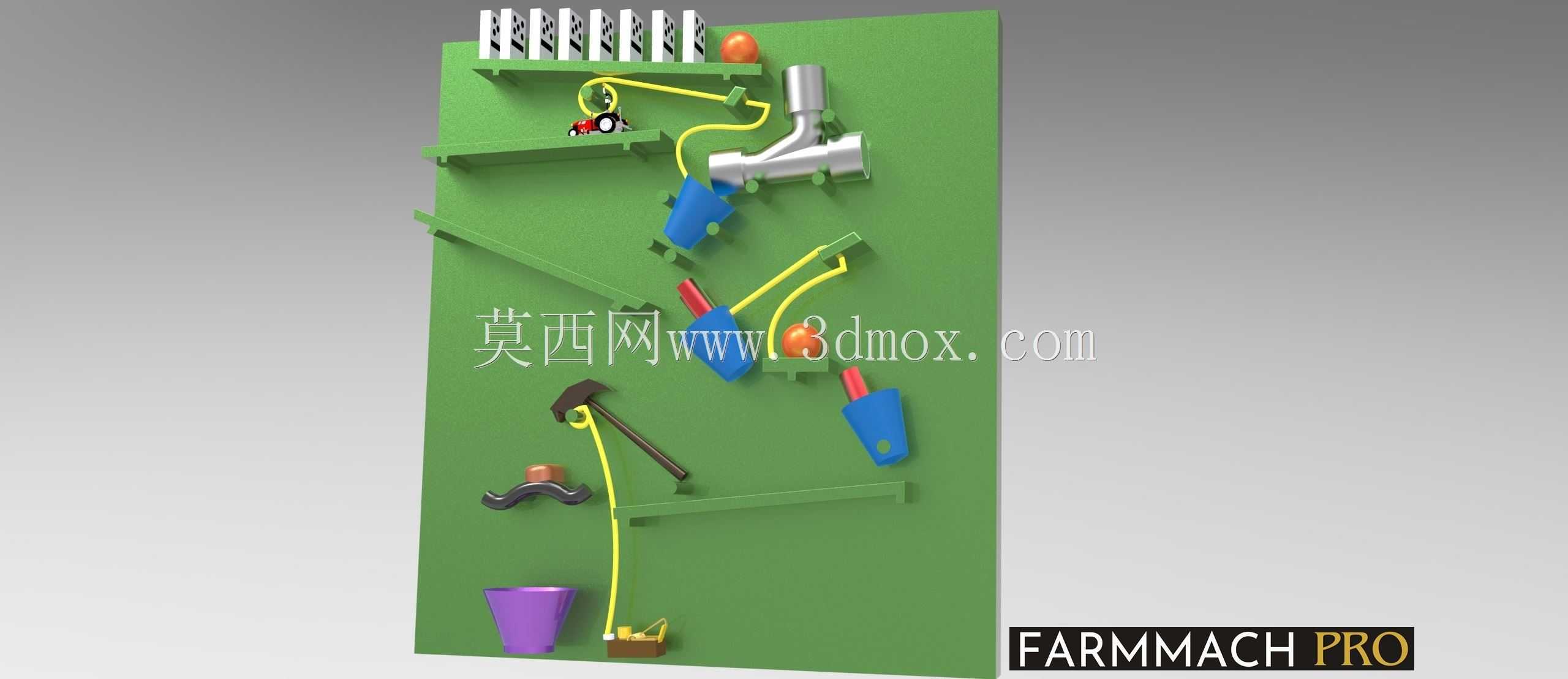

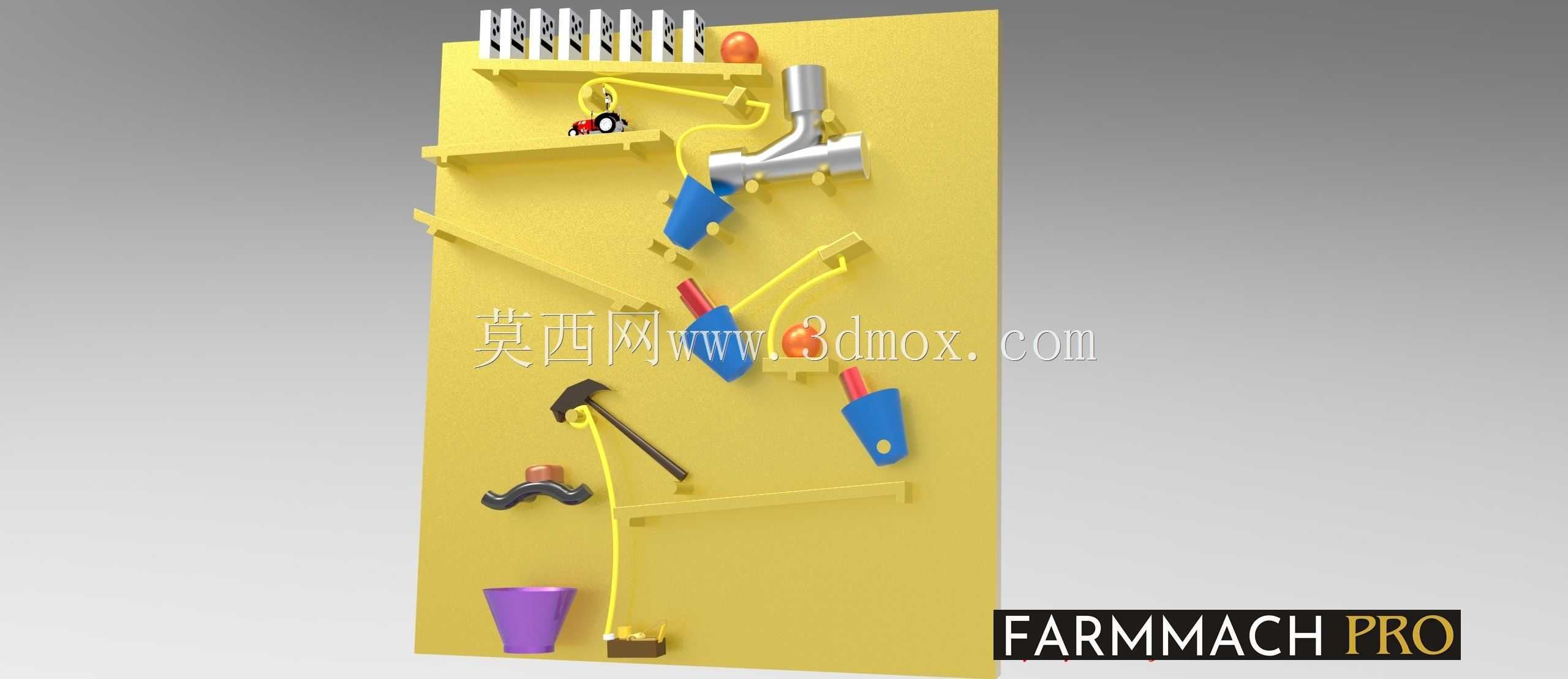

　　这套连锁反应机械装置的设计核心，是通过多组独立功能单元的有序衔接，完成一套完整的因果触发动作链，常被用于机械原理科普展示、创意工业展品陈列、青少年工程教育实训场景，也可作为自动化传动逻辑的具象化演示载体，帮助从业者直观理解多机构串联的触发逻辑与动力传递路径。整套装置以立式平板作为安装基准面，所有功能组件均布置在平板正面，安装边界可根据展示场地需求调整基准板尺寸，常规展示版本的基准板高度控制在1.2米至1.8米区间，宽度适配高度比例保持在0.7:1左右，底部预留100mm的支撑安装边，可直接固定在展示台架或墙面上，无需额外预留后部操作空间，所有触发动作均在正面可视范围内完成，便于观众观察每一步的传动过程。装置的功能单元排布遵循重力优先的动力利用原则，最上部设置初始触发端，采用多米诺骨牌式的直立推块作为起始触发件，初始动力仅需施加极小的水平推力即可启动整套连锁动作，避免了复杂的初始动力输入结构。上部触发件动作完成后，动力通过倾斜布置的导槽传递至下一级单元，导槽的倾斜角度经过反复校核，保持在12度至15度之间，既能够保证滑动件依靠重力顺畅下滑，又不会因为速度过快导致后续触发动作脱扣，导槽侧边设置2mm高的挡边，防止滑动件在运动过程中脱出轨道。

　　中间层级的功能单元集成了多类常见的机械传动结构，包括杠杆触发件、弹性摆锤、软管导向滑道、翻转料斗等组件，每一级单元的触发行程都经过精确匹配：杠杆触发件的力臂比例设置为3:1，仅需滑动件带来的微小冲击力即可撬动另一端的锁止机构释放摆锤；弹性摆锤的摆动半径根据下一级料斗的触发位置确定，摆角控制在45度范围内，保证摆锤下落时能够精准触碰料斗的解锁卡扣，同时不会因为摆幅过大撞击周边其他组件；软管导向滑道采用定型金属软管制作，可根据实际排布需求调整弯曲弧度，滑道内径比通行的滑动件外径大1.5mm，既保证滑动件通行顺畅，又不会出现卡滞或跳脱的情况；翻转料斗的转轴位置经过重心配平，未触发时依靠重心偏移保持锁止状态，被摆锤触碰解锁后，料斗会在内部配重的作用下翻转90度，将内部存放的滑动件倾倒至下一级导槽，完成动力的逐级传递。下部层级的功能单元设置了多组不同形式的触发终端，包括小锤敲击机构、滑块推送机构、最终状态指示件，其中小锤敲击机构的摆杆长度根据敲击目标的位置确定，敲击力通过尾部弹簧的预压缩量控制，既能够保证敲击动作触发下一级机构，又不会因为冲击力过大损坏组件；滑块推送机构采用直线导槽作为运动导向，滑块与导槽的配合间隙控制在0.1mm至0.2mm之间，保证滑动过程无卡滞；最终状态指示件作为整套动作链的终点，被触发后会产生明显的位置变化，直观提示整套连锁动作完成。

　　整套装置的设计思路完全围绕“以复杂路径完成简单目标”的连锁机械核心逻辑展开，每一级机构的动力都优先利用上一级动作传递的动能或组件自身的重力势能，仅在少数需要复位的位置设置轻质弹簧作为蓄能件，没有额外配置电机、气缸等外部动力源，整套装置启动后无需额外干预即可自动完成全部动作流程。在结构细节设计上，所有运动组件的铰接位置都采用小间隙配合，铰接轴选用耐磨尼龙材质，既降低了运动过程中的摩擦阻力，又能保证长期反复演示不会出现过度磨损导致的动作失效；所有与滑动件接触的导槽、滑道表面都做了光滑处理，减少滑动过程中的阻力损耗，保证动力能够顺利传递到下一级；每个功能单元都设置了独立的安装定位孔，可单独拆卸调整，当某一级动作出现触发偏差时，无需拆解整套装置即可单独对该单元的位置、角度进行微调，降低了后期调试与维护的难度。

　　从工程应用角度看，这套装置虽然属于创意演示类机械，但其内部用到的触发逻辑、动力传递路径设计、机构行程匹配方法，完全可以复用到自动化生产线的连锁触发机构、安全防护联锁装置的设计中，比如多工序串联的装配线工位触发逻辑、设备安全门的联锁释放机构，都可以参考这种逐级触发、动力自传递的设计思路，减少额外动力元件的配置，降低设备的复杂程度与制造成本。同时，这套装置的模块化设计思路也具备很强的拓展性，可根据展示需求在现有动作链中增加新的功能单元，比如增加齿轮传动组、凸轮触发机构、连杆升降组件等，拓展整套装置的动作流程长度，适配不同时长的演示需求。在安装调试过程中，需要首先保证基准安装板的平面度，整体平面度误差控制在1mm以内，避免因为基准面变形导致导槽倾斜角度出现偏差，影响滑动件的运动轨迹；其次需要逐一对每个功能单元进行单独动作测试，确认每个单元的触发灵敏度、动作行程都符合设计要求后，再进行整体串联调试，整体调试时需要从初始触发端开始逐级测试，每一级动作都能稳定触发下一级后再继续后续调试，避免一次性全部组装后出现故障难以定位问题点；最后需要对所有铰接位置、滑动接触面做定期润滑维护，保证长期运行时动作的稳定性。
