弹簧式快装拉紧固定手拉器结构设计

在工业设备运维、工装夹具搭建、临时构件固定等场景中，这类带弹簧复位结构的手拉拉紧件是十分常用的小尺寸连接件，很多一线结构设计人员在做快拆结构方案时，都会优先考虑这类结构的适配性。不同于常规的螺栓紧固或者锁扣连接，这款手拉器的核心设计逻辑是通过内置弹簧的预紧力提供持续的拉紧力矩，不需要额外施加锁紧扭矩，只需要拉动尾部的拉环就可以完成解锁动作，单手即可操作，在需要频繁拆装、快速开合的固定场景下，操作效率比传统紧固件高出数倍。

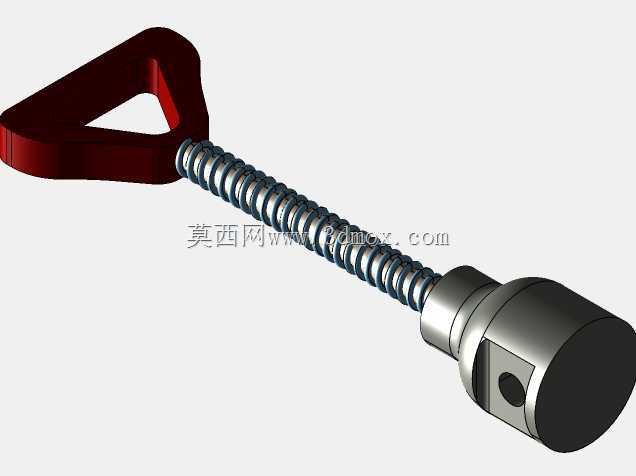

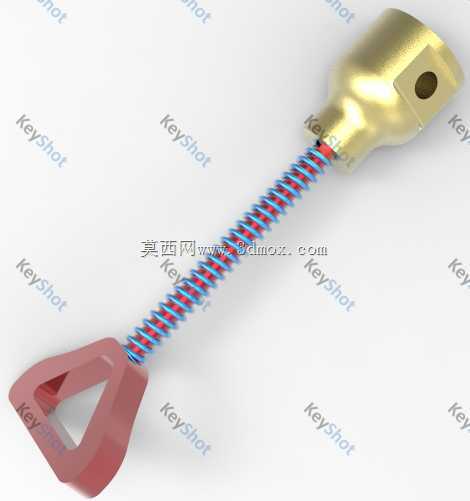

从结构组成来看，这款手拉器分为三个核心功能段：上端的安装固定座、中段的弹簧导向杆、下端的手拉操作端。上端的固定座采用扁平方头设计，中间预留了圆形的安装定位孔，安装时可以通过销轴或者螺栓穿过定位孔，将固定座铰接在安装基座上，这种铰接设计让整个拉紧件可以在一定角度范围内自适应摆动，避免安装面存在角度偏差时出现卡滞、别劲的问题，实际安装时不需要严格保证两个连接面的平行度，对安装公差的容忍度更高，很适合用在焊接机架、现场改制设备这类加工精度不高的场景中。

中段的导向杆上套有圆柱螺旋压缩弹簧，弹簧的两端分别抵靠在上端固定座的下表面和下端操作端的上表面，当手拉器处于锁紧状态时，弹簧处于压缩状态，持续提供向下的拉紧力，保证连接结构不会因为设备振动、外力冲击出现松脱。导向杆的表面做了光滑处理，和弹簧内径之间保留了0.2-0.3mm的配合间隙，既可以避免弹簧伸缩时出现偏磨、卡滞，也能控制弹簧压缩过程中的径向晃动量，保证整个拉紧动作的顺畅性。设计时弹簧的刚度选型需要匹配实际需要的拉紧力，刚度太大则解锁时需要的拉力过大，操作费力；刚度太小则预紧力不足，容易出现松脱，这款结构的弹簧参数适配的是中小型构件的固定需求，日常使用中可以提供稳定的预紧拉力，满足大部分工装、箱体盖板、小型设备舱门的固定要求。

下端的手拉操作端采用了三角形镂空拉环设计，拉环的内圈尺寸刚好可以容纳成年人的手指穿过，操作时手指勾住拉环向外拉动，就可以压缩弹簧让整个拉紧杆向上移动，此时上端固定座的铰接点和下端的连接位之间的距离缩短，就可以将拉紧端从连接卡槽中脱出，完成解锁动作；松开拉环后弹簧自动复位，拉紧杆向下移动，就可以重新卡入连接卡槽完成锁紧。三角形的拉环结构相比圆形拉环，在拉动时手指的受力面更贴合，不容易打滑，镂空设计也减轻了零件本身的重量，同时不会出现应力集中的问题，长期反复拉动也不容易出现断裂变形。

从安装边界来看，这款手拉器的整体安装占用空间很小，安装时只需要在固定基座上预留对应铰接孔的安装位置，在被固定的构件上预留对应拉紧卡槽的位置即可，不需要在构件上加工大尺寸的安装孔或者避让槽，对于一些壁厚较薄、不方便加工复杂安装结构的构件十分友好。实际使用中，这类手拉器常被用在设备防护门的快速锁紧、工装夹具的快速压紧、管线临时固定、箱体盖板的快拆连接等场景，尤其是在需要经常打开检查、更换内部零件的设备部位，用这种手拉器代替传统的螺丝紧固，可以大幅减少拆装的时间，不需要额外使用扳手、螺丝刀等工具，徒手就可以完成操作。

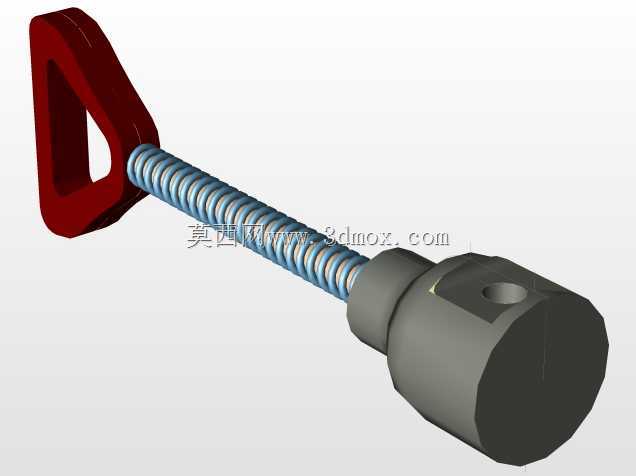

在做三维建模时，这个结构的设计重点在于弹簧的行程匹配和各部件的运动干涉检查：需要模拟手拉拉动到最大行程时，整个拉紧杆的移动距离是否足够让连接端脱出卡槽，同时要保证弹簧压缩到极限位置时，各部件之间不会出现刚性碰撞；铰接部位的配合间隙也要控制在合理范围，间隙过大会导致拉紧时出现晃动，间隙过小则会导致铰接转动卡滞。另外，整个零件的外形做了圆角过渡处理，没有尖锐的棱角，操作时不会划伤手部，表面的金属质感处理也适配工业设备的整体外观风格，不会显得突兀。

很多设计人员在选用这类拉紧件时，容易忽略弹簧的疲劳寿命问题，这款结构的弹簧压缩行程控制在弹簧总压缩量的70%以内，长期反复拉伸压缩也不会出现弹簧弹力衰减、断裂的问题，能够满足工业场景下高频次操作的使用需求。同时整个结构没有复杂的异形零件，加工工艺性很好，固定座和拉环都可以采用冲压或者粉末冶金工艺成型，导向杆采用标准圆料加工即可，弹簧也是标准的圆柱螺旋弹簧，整体加工成本低，适合批量生产使用，在通用五金配件、工业设备配套件领域有很高的实用价值。
