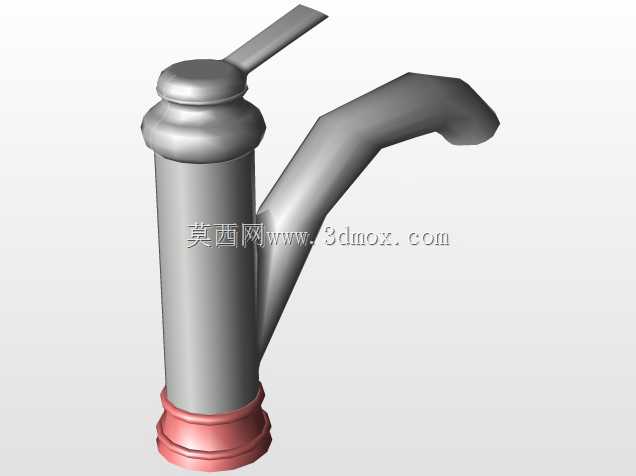

单柄冷热水面盆龙头结构设计

日常卫浴场景中，这类单柄混水龙头是面盆区域的核心给水部件，覆盖家用卫生间、公共盥洗区、酒店客房洗手台等多数常规盥洗场景，核心作用是将冷热水管路来水进行混合调温后，以稳定流速从出水嘴导出，满足日常洗手、洁面等盥洗用水需求。从结构设计逻辑来看，这款龙头采用单柄上置阀芯的控制方案，将调温与流量调节功能集成在同一操作手柄上，手柄前后扳动对应出水流量的线性调节，左右旋转则对应冷热水混合比例的调整，相比双柄分离式结构，操作路径更短，日常使用时单手即可完成水温、水量的同步调整，适配多数用户的操作习惯。外形层面，主体采用立式柱状基座设计，出水嘴做了大弧度前倾的弯管造型，出水端延伸至面盆中心区域上方，避免出水过于靠后导致水流溅出台面，基座底部设置了标准的台面安装法兰结构，适配常规台面的35mm标准安装开孔，安装时从台面下方通过锁紧螺母将基座与台面固定，进水端预留两个标准G1/2内螺纹接口，可直接对接墙面预埋的冷热水角阀出水端，无需额外转接配件即可完成管路对接。结构细节上，阀芯安装位做了多层密封台阶设计，基座与出水嘴的衔接处设置了耐磨密封衬套，既保证弯管部分可小角度调整出水方向，又能避免长期使用后出现接口渗漏问题，主体外壁做了圆弧过渡处理，没有尖锐棱角，既降低日常使用磕碰的风险，也便于后期清洁擦拭时无卫生死角。建模过程中，对基座内部的流道做了顺滑过渡处理，避免流道内出现直角台阶导致水流阻力增大、出水产生异响，同时对各部件的装配间隙做了合理预留，密封件的安装槽尺寸严格匹配常规橡胶密封圈的线径参数，保证实际生产装配时各部件可顺利组装，密封性能满足卫浴产品的耐压测试要求。出水嘴前端预留了起泡器的安装位，可适配标准规格的起泡器配件，让出水形成柔化的气泡流，减少水流飞溅的同时提升用水触感，手柄与阀芯的连接位做了防转卡位设计，避免长期扳动后手柄出现松动打滑的问题，整体结构没有冗余的装饰部件，在满足使用功能的前提下尽可能简化了零件数量，兼顾生产装配效率与后期维护的便捷性。
