阀块用双环铰接式关节连接结构

在液压与流体控制管路系统里，这类双环铰接关节是阀块集成布局里很常见的活动连接部件，很多做阀组设计的工程师在处理需要小角度摆动的管路接驳时，都会优先考虑这类结构，它能在不额外增加软管冗余长度的前提下，补偿阀块安装面与外接管路之间的角度偏差，避免硬管连接时因为装配同轴度误差产生的装配应力，长期使用下也能减少管路接头处的应力疲劳开裂问题。

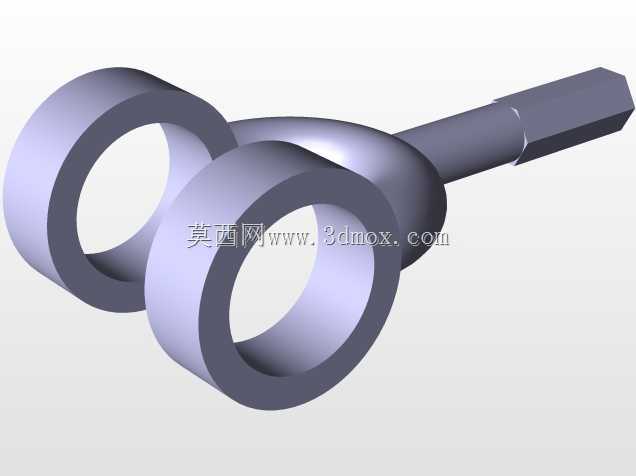

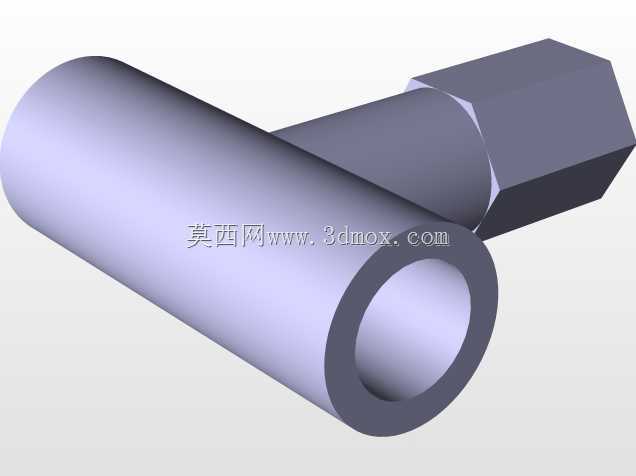

从结构功能来看，这个关节的双环端是用来穿接销轴，实现与阀块接口端的铰接固定，两个平行的环套结构能保证铰接转动时的受力均匀，相比单环铰接结构，双环的接触面积更大，单位面积承压更小，在中低压流体管路的频繁摆动工况下，磨损速率会明显降低，使用寿命更长。尾端的六角柱结构是用来和外接管路或者执行元件端进行对接，六角结构方便装配时用扳手施加拧紧力矩，不需要额外设计卡位结构就能完成可靠的螺纹锁紧，装配效率更高。

设计这类关节的时候，首先要考虑的是铰接转动的角度范围，双环的内孔直径要和配套销轴的尺寸做公差匹配，一般选间隙配合，保证转动灵活的同时不会出现过大的旷量，环套的壁厚要根据管路的额定工作压力来核算，既要保证承压时的结构强度，也不能做的过厚导致整体重量超标，毕竟很多移动设备的阀组对重量控制有严格要求。环套与杆身的过渡位置做了圆弧过渡处理，这个细节很关键，要是做成直角过渡，在铰接受力时很容易在转角位置产生应力集中，反复摆动后就会出现断裂失效，圆弧过渡能把应力分散到更大的区域，大幅提升结构的抗疲劳性能。

从安装边界来看，双环部分的外径决定了铰接位置需要预留的转动空间，设计阀块接口的时候，要在环套的转动轨迹范围内留出足够的避让空间，不能让周边的阀件、管路挡住关节的摆动路径，不然会导致关节卡滞，无法实现角度补偿的功能。尾端六角的对边尺寸要符合标准紧固件的扳手空间要求，装配时扳手能顺利卡入，不会和周边结构干涉。杆身的长度要根据阀块安装面到外接元件的距离来确定，既要保证连接后不会出现轴向窜动，也不能过长导致结构刚性下降。

实际应用场景里，这类关节常常用在工程机械的液压阀组、机床的润滑管路阀块、工业自动化设备的流体控制阀站上，比如挖掘机的主阀块上连接行走马达管路的位置，就会用到这类铰接关节，因为设备作业时车架与上部结构会有相对小幅摆动，硬管直接连接很容易被掰断，用这类关节就能通过自身的转动来吸收位移偏差，保证管路密封的可靠性。还有在一些需要定期调整管路角度的试验台阀组上，这类关节也能方便调整管路走向，不用反复拆装硬管重新弯制，能节省不少调试时间。

建模的时候要注意，双环的同轴度公差要控制在合理范围内，要是两个环的内孔不同轴，穿销轴的时候就会出现卡滞，转动阻力变大，甚至根本装不进去。杆身与环套连接的球形过渡部分，曲面要做的顺滑，不能有建模的棱角或者碎面，不然后续做有限元应力分析的时候，会在碎面位置出现虚假的应力集中点，影响强度校核的准确性。尾端六角的端面要和杆身轴线垂直，保证拧紧的时候受力均匀，不会出现偏载导致的螺纹滑牙问题。另外，铰接面的表面粗糙度也要在建模时标注清楚，转动配合面不能太粗糙，不然磨损会很快，也不需要过高的光洁度，不然加工成本会不必要的提升，一般满足转动配合的粗糙度要求就足够适配实际工况。
