长条多孔安装阀块结构设计

在液压与流体控制回路的搭建场景中，这类长条多孔阀块是集成式阀组安装的核心承载构件，常应用在机床液压站、小型自动化设备的流体控制单元、工程机械的分支油路排布场景中，替代分散式管路连接来减少管路接头的泄漏点，压缩流体控制单元的整体安装空间。从实际使用的角度看，这类阀块的核心作用是作为各类插装阀、管式阀的安装基体，内部可根据回路需求加工连通的油道，将多个控制阀门集成在同一个基体上，实现压力调节、流向切换、流量控制等多种流体控制功能的集成布置，相比分散的管路连接，能大幅降低回路的压力损失，同时减少外接管路的振动松动风险，提升整套流体系统的运行稳定性。

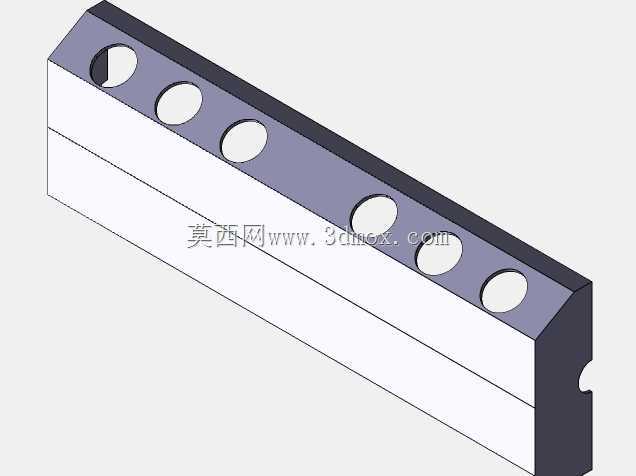

从结构设计的思路来看，这个阀块采用等截面长条式构型，主体为规整的长方体结构，其中一个窄面上沿长度方向等距排布了六个圆形安装孔，这些孔位是插装阀或者管式接头的安装位，孔位的中心距严格匹配对应阀件的安装尺寸要求，保证阀件安装后不会出现干涉，同时孔的深度与内部流道的位置精准对应，确保流体可以在阀块内部按照预设的路径流通。阀块的其中一个端面还设置了定位缺口，这个结构是安装时的定位基准，装配时可以和安装基座上的定位凸台配合，快速确定阀块的安装位置，避免装配时出现孔位错位的问题，也能抵消阀块工作时受到的流体侧向冲击力，防止长期运行后阀块出现移位。

在外形尺寸与安装边界的考量上，这类长条阀块的长度方向尺寸远大于宽度与厚度方向，适合布置在设备的安装边梁、液压站的侧壁这类狭长安装空间内，安装时可以通过阀块本体上的沉头固定孔将其锁紧在安装基面上，固定孔的位置避开了内部流道的加工区域，不会出现钻孔打通流道导致的泄漏问题。厚度方向的尺寸需要满足内部流道的最小壁厚要求，保证在额定工作压力下，阀块本体不会出现变形或者开裂，通常这类中低压回路用的阀块，流道之间的壁厚不小于3mm，高压应用场景下还会对应增加壁厚并做表面强化处理。宽度方向的尺寸则匹配所安装阀件的最大外接轮廓，保证相邻阀件安装后，操作手柄或者接线部位不会出现互相干涉，预留出足够的操作与维护空间。

在实际的建模设计过程中，这类阀块的建模需要优先确定安装孔位的位置度公差，所有安装孔的中心轴线需要和阀块的安装基准面保持垂直，避免阀件安装后出现密封面倾斜导致的泄漏问题。端部的定位缺口尺寸需要和安装基座的定位结构做公差配合，通常采用小间隙配合，既保证安装时的定位精度，又不会因为公差过紧导致装配困难。建模时还需要提前考虑内部流道的加工工艺性，内部的交叉流道需要设计工艺孔堵头的安装位置，避免出现无法加工的闭死角，同时流道的转弯处尽量采用圆弧过渡，减少流体在流道内的湍流损失，降低系统的发热与噪音。另外，阀块的所有外露棱边都需要做倒角处理，去除加工毛刺，避免安装时划伤操作人员，也防止密封件安装时被锐边切损导致密封失效。这类阀块的表面通常会做发黑或者镀锌处理，提升防锈能力，适应工业现场的复杂使用环境，延长构件的使用寿命。
