皮带传动系统滚轮支撑结构设计

项目分类:通用机械零部件 发布时间:2025-08-13 ID:1062399
  • 皮带传动系统滚轮支撑结构设计

在带式传动的各类工业设备场景中,滚轮支撑是保障皮带平稳运行、降低传动损耗的核心基础构件,广泛应用于轻工输送线、小型动力传输机构、教学实训装置等场景中,承担着承托皮带轮体、约束轮系径向跳动、保障传动同轴度的关键作用。这类支撑构件的设计合理性,直接影响皮带传动的运行噪音、皮带磨损速率以及整套传动机构的使用寿命,很多小型传动装置出现的皮带跑偏、运转异响、轮体晃动问题,追根溯源都和支撑结构的设计缺陷直接相关。

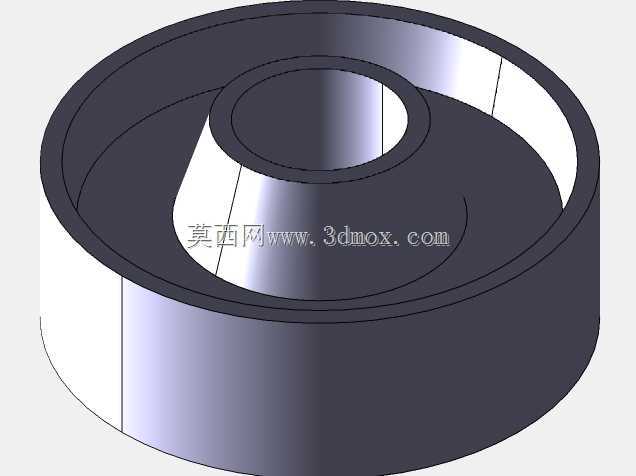

从结构功能来看,该滚轮支撑采用同轴嵌套的环形结构设计,外层为大直径的支撑承托面,内层为同轴的轴套安装位,中间通过渐变过渡的支撑筋实现内外环的刚性连接,这种结构一方面可以最大化降低支撑件的整体重量,减少转动过程中的惯量损耗,另一方面能够保证径向受力的均匀传递,避免局部应力集中导致的结构变形。不同于常规的实心支撑座设计,这种中空带过渡筋的结构,在满足同等刚性要求的前提下,材料用量可以降低40%以上,非常适合采用注塑或者铸铝工艺进行批量生产,能够有效控制制造成本。

设计过程中首先要匹配的是安装边界的尺寸约束,内层轴孔的直径需要和配套的固定转轴做公差配合,一般选用H7/g6的间隙配合精度,既保证支撑体可以绕转轴顺畅转动,又不会因为配合间隙过大出现径向窜动。外层承托面的直径需要和配套皮带的弯曲半径相匹配,避免皮带弯折角度过大导致的内部纤维层疲劳损伤,通常外层轮面的宽度要比匹配的皮带宽度宽出2-3mm,给皮带运行中的轻微跑偏留出足够的余量,防止皮带边缘和支撑结构侧面发生摩擦磨损。中间过渡的支撑曲面采用了等强度的流线型设计,从内环外壁到外环内壁的壁厚保持均匀过渡,不会出现壁厚突变导致的注塑缩痕或者铸造应力集中问题,在受力最大的载荷传递路径上,筋位的厚度做了针对性的加强,能够承受皮带张紧状态下传递的径向压力,不会在长期载荷作用下出现结构蠕变。

实际应用中,这类滚轮支撑一般成对安装在皮带传动段的下方或者回程段,间隔距离根据皮带的张紧度和单位长度载荷进行调整,当皮带上方承载物料或者传递动力时,支撑件可以给皮带提供稳定的径向承托,避免皮带因为张紧力不足出现下垂打滑的问题。和传统的固定式托板相比,这种转动式的滚轮支撑把皮带和支撑件之间的滑动摩擦转变为滚动摩擦,能够把传动过程中的摩擦损耗降低60%以上,同时大幅减少皮带接触面的磨损,延长皮带的更换周期。在安装适配性上,该支撑结构的轴向端面做了平齐设计,不需要额外加装定位挡圈就可以实现轴向的位置约束,安装时只需要将内层轴孔穿入固定转轴,两端加装简易的限位卡簧就可以完成装配,整体装配工序非常简便,适合在自动化装配线上进行快速组装。

从结构细节的设计考量来看,支撑件的内外环同轴度公差控制在0.02mm以内,保证转动过程中不会出现偏心导致的皮带周期性跳动,外层承托面的表面粗糙度控制在Ra1.6以下,光滑的接触面可以减少对皮带背面的摩擦损伤,避免出现皮带起毛、开裂的问题。内层轴孔的内壁没有设计额外的油槽,因为这类轻载传动场景下一般采用自润滑的工程塑料材质或者含油轴承配合,不需要额外加注润滑脂就可以实现长期免维护运行,减少了设备后期的维护工作量。在结构的转角位置全部做了R0.5以上的圆角过渡,避免尖锐边角在装配过程中划伤操作人员或者皮带表面,同时也可以减少应力集中点,提升构件的抗疲劳强度。

针对不同的使用场景,该支撑结构的尺寸可以按照比例进行缩放调整,当应用在载荷较大的输送场景时,可以适当增加内外环之间的连接筋厚度,提升整体的结构刚性;当应用在轻载的精密传动场景时,可以适当减薄壁厚,降低整体重量和转动惯量,提升传动的响应速度。不管是应用在教学实训的CAD/CAM教学装置中,还是应用在实际工业生产的小型传动设备里,这种结构的滚轮支撑都能凭借稳定的性能、简便的安装方式、较低的制造成本,满足皮带传动系统的支撑需求,解决皮带运行中的下垂、跑偏、磨损过快等常见问题,为整套传动机构的稳定运行提供可靠的结构保障。
