运动器材类羽毛球拍结构三维设计

日常接触的羽毛球拍，看似是轻量化的体育用品，其结构设计里藏着不少机械结构层面的考量，并非简单的杆件加框体组合。先从实际使用场景说起，不管是业余休闲场地的日常对打，还是专业赛事里的高强度挥拍、快速扣杀，球拍都要承受反复的冲击载荷，同时还要兼顾握持手感、挥拍惯性控制，这些需求都要在结构设计阶段逐一落地。

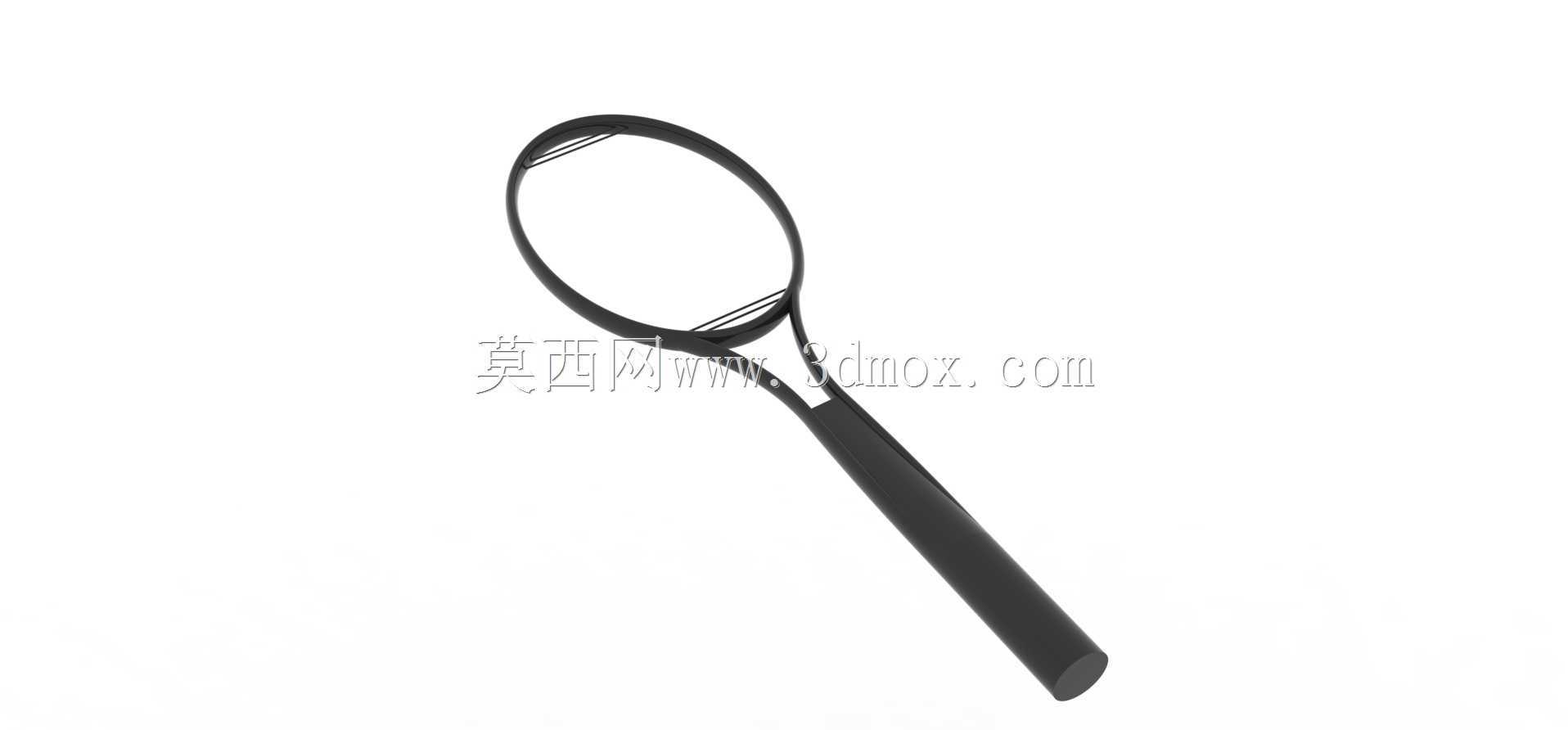

从结构拆分来看，这款球拍分为拍框、拍杆、握柄三个核心部分，各部分的衔接过渡是设计的重点之一。拍框部分采用了椭圆流线型外轮廓，框体截面做了渐变处理：靠近拍杆衔接的三通位置截面厚度更大，用来分散拍线张力以及击球瞬间的冲击载荷，避免应力集中导致的框体断裂；框体上部的截面更薄，能有效降低整体挥重，让挥拍过程更灵活，减少手腕部位的负荷。拍框内侧预留了均匀分布的线孔位，孔位的排布间距经过反复调整，既保证拍线安装后张力分布均匀，也避免孔位过密削弱框体本身的结构强度，孔位边缘做了微小的倒角处理，减少拍线长期使用过程中的磨损，延长拍线使用寿命。

拍杆作为连接拍框和握柄的传力部件，采用了变径的细长杆结构，靠近拍框的一端直径略小，带有一定的韧性形变空间，击球时能储存部分弹性势能，提升击球的反馈手感；靠近握柄的一端直径逐步增大，和握柄的衔接位置做了锥度过渡，保证力传递的连贯性，同时避免衔接处出现应力突变。握柄部分采用了符合人体工学的锥度设计，从靠近拍杆的一端向末端直径缓慢增大，表面做了防滑的纹理结构预留，握持时能贴合手掌的自然弯曲形态，即使长时间握持挥拍也不容易出现打滑的情况，握柄末端做了圆弧收边，不会硌到手掌根部，提升长时间使用的舒适度。

设计过程中，首先要确定整体的长度边界，常规羽毛球拍的整体长度控制在660mm到680mm之间，这个长度区间既能保证挥拍时的力矩足够，也不会因为过长导致操控灵活性下降。拍框的整体宽度控制在220mm到230mm之间，拍面的有效击球区域占整个拍框面积的70%左右，这个区域的结构刚性做了针对性加强，偏离中心击球时也能保持足够的稳定性，减少击球方向的偏移。拍杆的长度占整体长度的三分之一左右，这个比例能平衡拍杆的弹性和刚性，既不会因为杆过软导致击球反馈滞后，也不会因为杆过硬导致震手，降低运动损伤的概率。

安装边界方面，拍框和拍杆的衔接采用了嵌入式的配合结构，配合面的公差控制在0.05mm以内，保证两者装配后没有松动间隙，避免击球时出现异响或者结构脱落。拍杆和握柄的衔接采用了过盈配合加粘接的固定方式，握柄内部预留了和拍杆末端匹配的安装孔，孔深控制在握柄总长度的三分之二，保证足够的结合长度，承受大力挥拍时的扭矩不会出现转动或者脱落。整个球拍的重量分布做了前置优化，重心点控制在拍杆靠近拍框的三分之一位置，这个重心位置能让挥拍时的发力更顺畅，扣杀时的力量传递更直接，同时不会因为重心过于靠前导致手腕负担过重。

从材料适配的角度来说，结构设计阶段就预留了不同材料的适配空间，如果采用碳纤维复合材料，框体和拍杆的壁厚可以控制在1.2mm到1.5mm之间，在保证强度的前提下最大化降低整体重量；如果采用铝合金材质，壁厚可以适当增加到2mm左右，兼顾成本和结构强度，适合入门级休闲使用的场景。拍框的线孔位置统一预留了护线钉的安装槽，护线钉安装后和框体表面齐平，不会突出框体表面影响击球，也能进一步分散拍线对框体的压力，避免框体被拍线长期勒压出现开裂。

实际使用中，球拍还要承受不同方向的载荷，比如正手击球时的正面冲击、反手击球时的侧向扭力、救球时可能出现的磕碰载荷，所以在拍框的两侧位置做了局部的加厚加强，即使出现轻微的磕碰，也不容易出现断裂或者变形。握柄部分的结构预留了手胶缠绕的空间，握柄的基础直径控制在25mm左右，缠绕手胶后直径可以达到28mm到30mm，符合大多数人手型的握持尺寸，不同手型的使用者也可以通过调整手胶的缠绕厚度来适配自己的握持习惯。

整个结构的曲面过渡都做了连续性处理，没有尖锐的棱角，所有外边缘都做了R0.5以上的圆角处理，一方面是避免使用过程中划伤使用者，另一方面也能减少应力集中，提升整体结构的抗疲劳性能，经过上千次的挥拍冲击后也不会出现结构疲劳损坏。拍框的顶部位置做了微小的加厚处理，日常放置或者不小心磕碰地面时，这个位置最先接触受力，加厚设计能提升抗磕碰能力，延长球拍的整体使用寿命。
