带挂钩式金属配重块结构设计

在各类需要重力平衡、负载配重的工业场景里，这类带挂钩的配重块是十分常见的基础承重构件，常见于阀门启闭配重、小型起重设备平衡、机械臂端负载校准、户外设施防风配重等场景，核心作用是通过自身固定重量提供稳定的下拉力，抵消设备运动过程中产生的不平衡力矩，避免机构出现卡滞、回弹、位置偏移等问题。

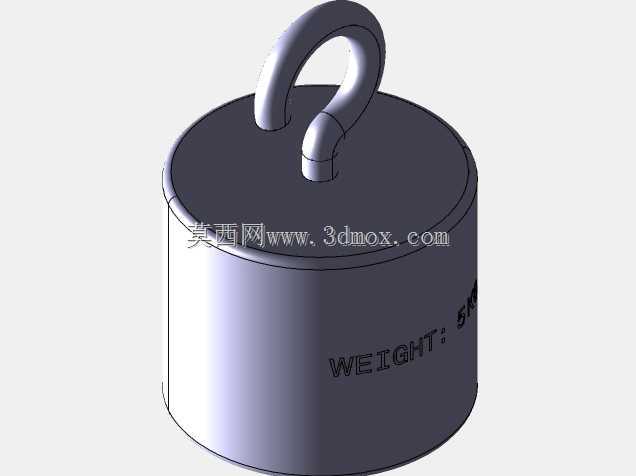

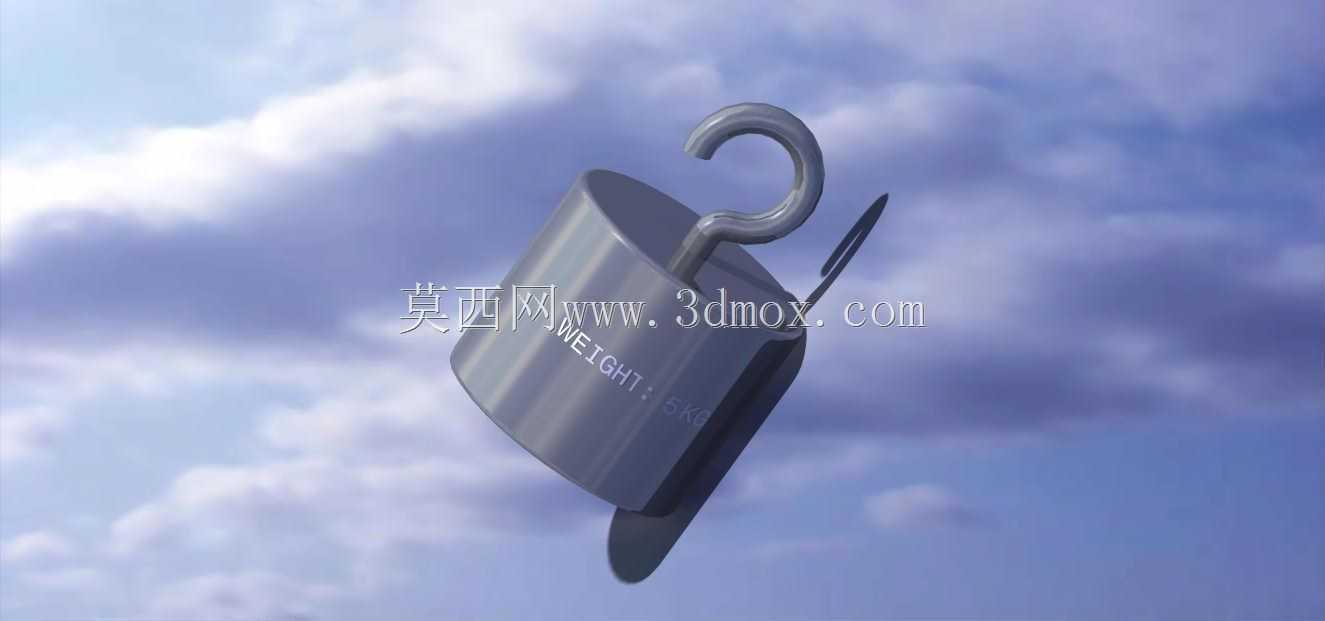

从结构设计来看，这款配重主体采用圆柱式实心结构，这类构型的优势在于重心完全沿中心轴线分布，不会因为外形棱角产生偏心力矩，挂载后受力方向始终沿挂钩竖直向下，不会对挂载点产生额外的侧向剪切力。顶部集成的一体式弯钩结构，没有采用额外焊接挂环的设计，而是直接在配重本体上加工出挂钩轮廓，从根源上避免了焊接部位应力集中、长期承重后焊缝开裂的风险，挂钩的弯曲半径做了圆滑过渡处理，既可以适配不同直径的挂杆、吊环，也能减少挂载时对接触部件的磨损，挂钩开口处做了收窄限位设计，能够防止设备运行过程中产生振动时配重从挂载点意外脱落。

实际选型应用时，这类圆柱配重的安装边界需要重点关注几个维度：首先是主体圆柱的外径尺寸，要匹配安装位置的预留空间，避免配重上下运动过程中与周边的管路、支架、阀体部件产生运动干涉；其次是挂钩的内圈直径，要略大于挂载销轴的直径，预留0.5-1mm的装配间隙，既方便安装拆卸，也不会因为间隙过大导致配重晃动幅度过大；配重的整体高度要结合运动行程来确定，要保证配重下行到最低限位时，底部不会触碰设备基座或者地面，上行到最高位置时，挂钩不会和上部的挂载支架产生碰撞。

设计这类配重构件时，重量精度是核心控制指标，建模阶段需要根据选用的金属材料密度精确计算实体体积，预留后续机加工的重量调整余量，通常会在配重侧面预留小型的减重孔或者配重塞安装位，方便成品加工完成后通过增减塞块来校准实际重量，保证挂载后设备的操作力矩符合设计要求。表面处理方面，这类承重配重通常会做发黑或者镀锌处理，避免长期在户外或者潮湿工况下使用出现锈蚀，导致重量变化、结构强度下降。

和传统的分体式挂环配重相比，这种一体式挂钩配重的装配效率更高，不需要额外准备连接销轴、开口销等紧固件，直接挂装到对应位置即可投入使用，后期维护更换也十分便捷，不需要拆解周边的管路或者结构件就能完成配重的更换调整。在阀门类应用场景中，这类配重通常安装在阀杆的杠杆臂端，当阀门需要依靠重力实现自动关闭或者保持常开状态时，配重提供的恒定下拉力能够保证阀瓣密封面紧密贴合，不会因为管道内的介质压力波动导致阀门出现内漏，同时挂钩式的设计也方便根据实际工况需求，增减不同重量的配重块来调整阀门的启闭力矩，适配不同压力等级的管路系统。

建模过程中需要重点关注挂钩与主体圆柱衔接位置的圆角处理，这个位置是整个构件的应力集中区，如果直角过渡，长期承重后很容易在衔接处产生疲劳裂纹，通常会取不小于5mm的过渡圆角，分散挂载时的应力。另外配重的底部做了轻微的倒角处理，既可以避免安装时锐边划伤操作人员，也能在配重意外落地时减少边缘磕碰变形的概率。侧面预留的标识平面，可以直接刻印重量数值、适配型号等信息，方便现场运维人员快速识别选型，不需要额外粘贴标识牌，避免长期使用后标识脱落导致选型错误。
