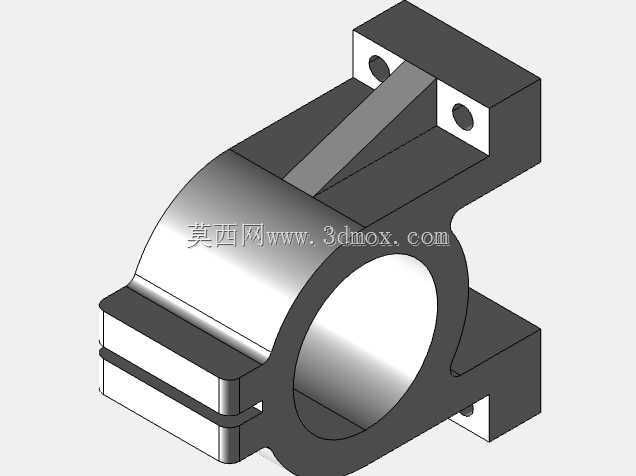

管道夹持固定用带加强筋抱箍支座结构

这类带加强筋的抱箍式支座，在流体输送管路系统、小型液压站管路排布、设备外置管线固定场景中十分常见，核心作用是为圆柱状管路、杆状传动件提供稳定的径向夹持支撑，同时通过上下安装面的固定孔完成与设备机架、安装基面的刚性连接，避免管路在介质流动振动、设备运行晃动过程中出现位移、磨损甚至接口松脱的问题。

从结构设计逻辑来看，主体采用半开式圆弧夹持腔，圆弧内径与被夹持件的外径做公差适配，常规设计中会预留0.1-0.3mm的装配间隙，方便安装时快速对位，夹持腔侧边开有贯通的锁紧缝，当上下安装面通过螺栓锁紧时，锁紧缝产生微量弹性形变，让圆弧面均匀抱紧被夹持工件，抱紧力沿圆弧面周向均匀分布，不会出现局部应力集中压伤管壁的情况。上部安装板与圆弧主体之间设置的三角加强筋，是整个结构的受力关键，很多新手做同类结构时容易忽略这个筋位，导致管路受径向载荷时安装板与圆弧主体的连接处出现应力断裂，实际工况中这个位置要承受管路自重、介质冲击带来的交变弯矩，三角筋的厚度通常取主体壁厚的0.8-1倍，筋的两个侧边分别与安装板底面、圆弧外圆面完全融合，能将安装板承受的锁紧力、外部载荷顺畅传递到整个夹持主体上，大幅提升结构的抗弯折能力。

上下两处安装板都设计了对称的沉头安装孔，孔位间距遵循通用安装模数，上部两个孔用于和上方的安装基面固定，下部两个孔可用于加装附属管线支架、传感器安装座等拓展配件，也可在需要双向固定的场景中与下方基面连接。安装孔采用沉头设计，能让螺栓头完全沉入板面以下，避免螺栓突出干涉其他周边部件，也能减少安装后螺栓受到的外部磕碰。夹持腔下方的开口槽并非工艺缺口，而是特意预留的形变让位空间，当锁紧螺栓拧紧时，圆弧夹持段可以沿这个开口产生均匀的收缩形变，保证整个圆弧面都能贴合被夹持件表面，不会出现两端抱紧中间悬空的情况，同时这个槽也能在被夹持件存在微小尺寸公差时，提供一定的适配范围，降低加工精度要求带来的成本上升。

做这类结构的三维建模时，要特别注意几个尺寸边界：首先是圆弧夹持腔的中心高度，这个尺寸直接决定了被夹持管路的安装高度，要和整个管路系统的排布高度匹配，避免出现管路弯折应力；其次是安装孔的中心距，必须和配对安装的基面孔位完全一致，否则现场安装时会出现孔位错位无法装配的问题；再者是加强筋的高度，不能超过上部安装板的顶面，也不能低于圆弧面的水平中分线，否则加强效果会大打折扣；最后是锁紧缝的宽度，通常取1.5-3mm，宽度过小会导致锁紧时形变量不足，无法提供足够的抱紧力，宽度过大则会降低整体结构的刚性，容易在长期交变载荷下出现疲劳裂纹。

实际选型应用时，这类支座适合固定外径30-80mm的中等直径管路或光轴，相比普通的分离式管夹，这种一体化结构的支座安装步骤更少，整体刚性更强，不需要额外搭配连接支架就能直接完成固定，在小型自动化设备的气路排布、液压试验台的管路固定、中小型风机的风管支撑场景中都有大量应用。建模过程中要注意所有转角处都要做R0.5-R2的圆角过渡，避免热处理或者机加工过程中出现应力集中开裂，尤其是加强筋与主体连接的位置、安装板与圆弧段连接的位置，绝对不能做成直角尖角，否则长期受振动载荷很容易从转角处萌生裂纹，最终导致结构失效。
