阀块配套L型管路安装结构设计

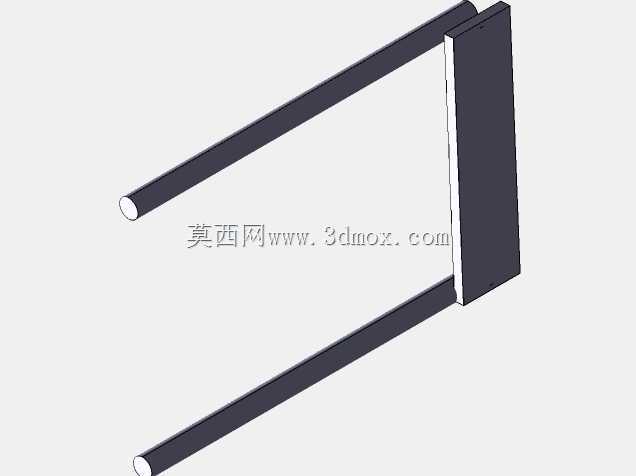

　　在液压阀组集成的工业应用场景里，这类L型管路安装结构常配套阀块使用，主要承担油路转向、管路固定的作用，常见于机床液压站、小型液压动力单元、工程机械阀组周边的油路布设环节。从结构形态来看，该构件由垂直布置的安装立板与水平延伸的圆管管路两部分组成，立板上预留了安装孔位，可直接通过螺栓紧固在阀块的侧装基准面上，不需要额外加装过渡转接板，能有效缩减阀组周边的安装占用空间。设计阶段首先要匹配对应阀块的油口通径，圆管的内径尺寸需要和阀块出油口的通流能力匹配，避免通流截面突变造成的油路压力损失，圆管的壁厚选取要满足系统额定工作压力下的强度要求，同时兼顾管路振动工况下的抗疲劳性能，避免长期运行后出现焊缝开裂或者管路变形的问题。

　　立板的平面度公差需要控制在合理范围内，安装面和阀块贴合后不能出现间隙，防止油路密封失效产生渗漏，立板上的安装孔位中心距要和阀块侧装螺孔的中心距严格对应，孔位公差控制在±0.1mm以内，避免安装时出现螺栓强行别劲的情况，长期受力不均会导致螺孔滑牙或者立板变形。水平延伸的圆管轴线和立板安装面的垂直度需要严格管控，否则后续对接外部管路时会出现同轴度偏差，强行对接会给管路接头带来附加应力，容易造成密封件损坏或者接头断裂。

　　这类结构的安装边界需要提前核算，圆管的延伸长度要根据阀组周边的布局空间确定，既不能过短导致外部管路对接操作空间不足，也不能过长造成管路悬臂过长，在设备运行振动时产生过大振幅，必要时可以在圆管中段增加辅助固定点，但在紧凑安装空间里，这类单立板固定的结构更具空间优势。实际使用中，该结构的圆管端部可以直接焊接标准液压接头，也可以加工出外螺纹直接和软管总成对接，油路转向过程中没有多余的转接接头，能减少潜在的渗漏点，相比采用多个直角接头拼接的管路结构，流道更顺畅，油液流经时的局部阻力损失更小，能有效降低系统的发热概率。

　　设计时还要考虑焊接工艺的可行性，圆管和立板连接的焊缝需要采用满焊结构，焊接后要做去应力处理，避免焊接应力导致立板变形，影响安装面的平面度，焊接完成后还要对管路内部做酸洗磷化处理，清除焊渣和氧化皮，防止杂质进入液压系统造成阀件卡滞。在不同的应用场景下，圆管的延伸角度可以根据实际布管需求调整，不一定局限于水平垂直的L型结构，但核心的设计逻辑都是围绕阀块安装基准、通流能力、安装空间三个核心维度展开，既要满足油路通流的功能需求，也要兼顾现场安装维护的操作便利性，同时还要保证结构强度能承受系统压力波动和设备运行带来的振动载荷。
