环形蜂巢曲面结构阀块构件设计

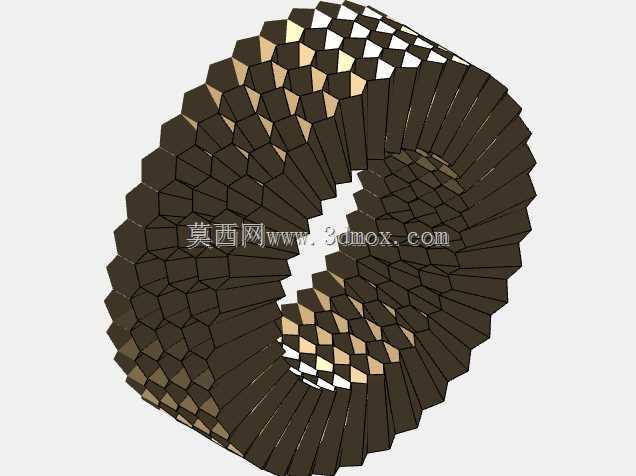

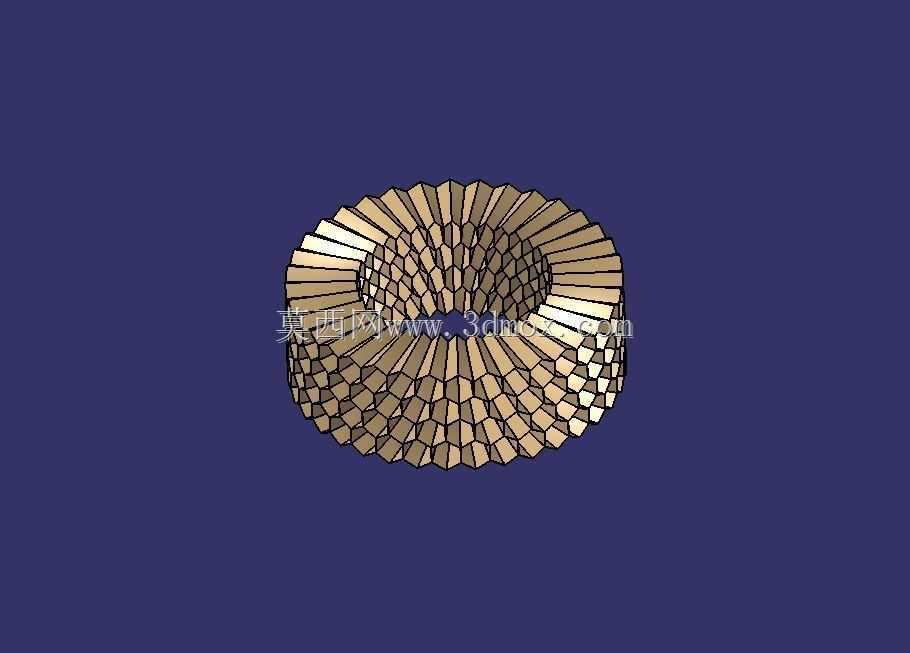

　　在流体控制类阀件的内部构件设计中，这类环形蜂巢结构的阀块构件，主要适配于需要均匀分流、缓压的流体通路场景，常见于精密流体控制阀、多通路汇流阀的内部整流段，也可作为换热型阀组的内嵌导热支撑结构使用。不同于常规实心阀块的厚重设计，该构件采用类蜂巢的多边形单元拼接构型，整体为闭合环形回转结构，所有单元面沿环向径向双维度排布，既保证了环形结构的整体刚度，又通过单元间的镂空孔隙形成多组均匀分布的流体通路，能够让进入阀腔的介质沿环向均匀分流，避免局部涡流带来的压力损失与阀件振动问题。

　　从结构设计逻辑来看，该构件的每个多边形单元的边长、壁厚都经过等强度校核，相邻单元共用侧壁，在相同承压能力下，整体重量比同尺寸实心环形构件降低60%以上，同时镂空结构能够让介质在流经时与构件表面充分接触，若用于温控阀组，可大幅提升介质与构件间的热交换效率，快速平衡阀腔内的介质温度。在安装边界上，该构件的内外环面均为光滑回转面，可直接嵌入阀腔的预设环形卡槽内，不需要额外设计复杂的定位结构，轴向尺寸可根据阀腔的通流长度灵活调整，环向的单元排布密度可根据实际通流流量、承压等级做参数化调整——当用于高压工况时，可适当减小单格蜂巢单元的尺寸、增加单元壁厚，提升整体抗形变能力；当用于大流量低压工况时，可放大单元尺寸、减薄壁厚，进一步降低通流阻力。

　　实际应用中，这类结构的阀块构件还能有效缓冲介质压力脉动，当管路内出现水锤或者压力波动时，蜂巢单元的多格空腔可以逐级消解脉动冲击力，降低压力波动对阀瓣、密封件的冲击损耗，延长整阀的使用寿命。设计过程中需要重点控制每个蜂巢单元的拼接精度，相邻单元的接合面需要保证完全贴合，避免出现缝隙导致的介质串流，同时所有与介质接触的棱边都做了小圆角过渡，避免锐角位置出现介质冲蚀磨损，长期运行也不会出现局部结构破损。不同于常规铣削加工的阀块，这类曲面蜂巢结构更适合采用增材制造工艺一次成型，不需要后续的多道钻孔、铣削工序，能够保证每个流道空腔的尺寸一致性，避免传统加工中深孔钻带来的孔位偏差、内壁粗糙度不均问题。

　　在选型适配时，需要根据阀件的公称通径匹配构件的内外径尺寸，保证构件外环面与阀腔内壁完全贴合，内环面与阀芯的运动行程预留足够安全间隙，不会干涉阀芯的正常启闭动作；同时要根据介质的腐蚀特性匹配对应的构件材质，若用于腐蚀性流体工况，可在构件表面做钝化处理或者直接选用耐蚀合金材料成型，保证结构长期运行的稳定性。
