经典黑白拼接球面运动器材结构设计

　　日常接触的球类运动器材里，足球的球面拼接结构一直是曲面建模领域很有代表性的练习案例，很多刚接触参数化曲面设计的工程师，都会拿这类正多面体衍生的球面结构做建模训练，它的曲面拆分逻辑、拼接边界处理方式，能很好地锻炼工程师对连续曲面、多边形拓扑、球面映射的把控能力。从实际应用场景来看，这类球面结构不只是用于体育用品生产，在很多工业领域也能看到同源的设计逻辑，比如球形压力容器的分瓣成型、球形储罐的瓣片拼接、游乐设施里的球形座舱结构、甚至部分特种球形机器人的外壳设计，都用到了类似的多边形球面拆分思路，把完整球面拆分成若干形状规则、曲率一致的单元瓣片，既可以降低曲面加工的难度，也能让拼接后的整体结构受力更均匀，避免单块曲面成型时出现应力集中或者壁厚不均的问题。

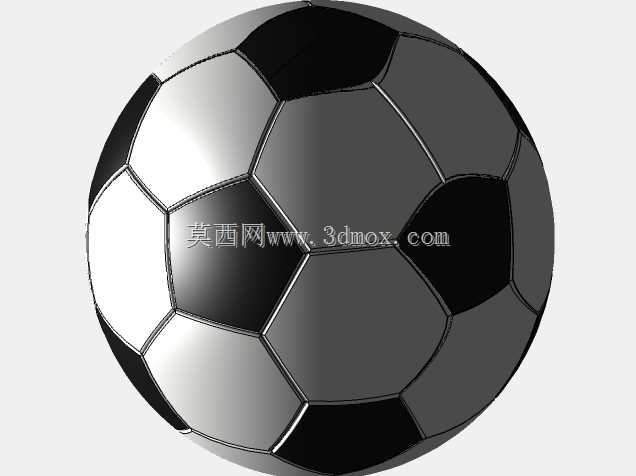

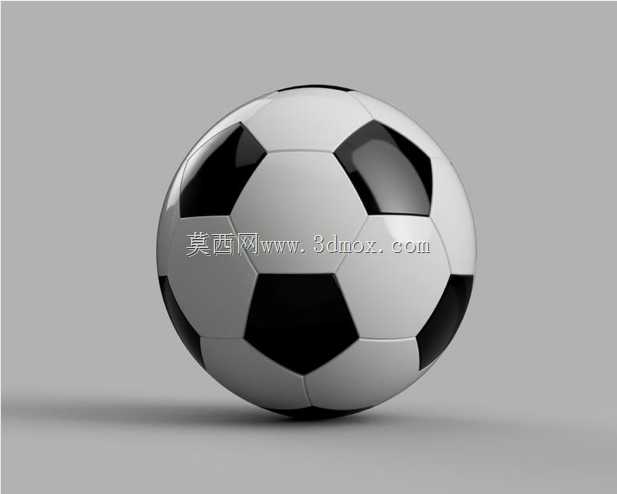

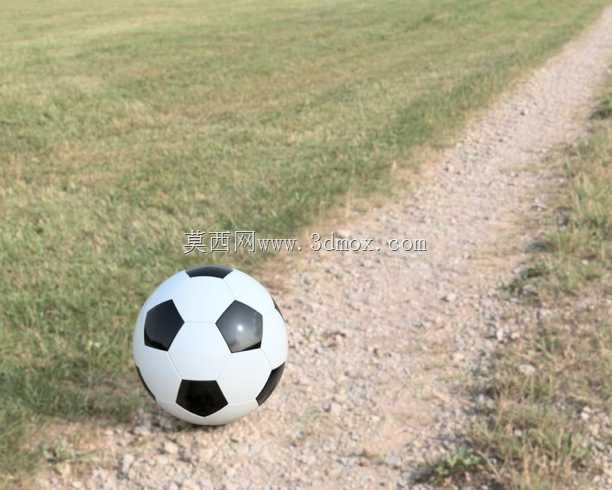

　　这款足球的结构设计，核心是基于截角二十面体的几何逻辑做球面映射，把传统正二十面体的顶点做截切处理，衍生出12块正五边形面片和20块正六边形面片，所有面片的边界在球面上做等曲率延伸，保证每一块拼接单元的边缘弧度完全匹配，拼接后能形成光滑连续的完整球面，不会出现局部凸起或者接缝错位的问题。做这类球面结构设计的时候，首先要确定整体的球面基准直径，不同应用场景下的尺寸边界差异很大，如果是用于正式体育赛事的足球，外轮廓直径要控制在21.5-22.5厘米之间，球面的圆度公差不能超过1.5%，保证飞行过程中的气动稳定性；如果是把这类结构用到工业球形零部件上，就要根据实际的安装空间、承压要求来调整球面半径，同时要给每一块拼接瓣片预留足够的安装搭接余量，瓣片之间的接缝宽度要控制在统一公差范围内，避免拼接后出现整体尺寸超差。

　　从建模逻辑来看，做这类结构不能直接在球面上切割面片，那样很容易出现面片边缘曲率不连续、拼接缝隙不均的问题，正确的思路是先构建截角二十面体的线框骨架，把所有顶点投影到指定直径的基准球面上，再通过边界曲面工具逐个生成五边形和六边形的面片，每一块面片都要做G2连续校验，保证相邻面片在接缝处的曲率过渡平滑，不会出现生硬的折边。很多新手做这类模型的时候容易忽略面片的厚度一致性，实际生产中不管是体育用品的皮革缝制，还是工业球形结构的金属板材冲压，每一块单元瓣片的壁厚都要保持均匀，皮革类的柔性材料要预留缝制的折边余量，金属类的刚性板材要考虑冲压成型时的拉伸率，避免瓣片成型后出现边缘起皱或者局部变薄的问题。另外这类球面结构的拼接顺序也有讲究，通常是先以五边形面片为定位基准，在每一个五边形的五条边上拼接六边形面片，逐步向外扩展形成完整球面，这种拼接逻辑能最大程度减少累计误差，避免最后收口的时候出现面片错位、无法闭合的问题。如果是用于工业承压场景的球形结构，还要在每一条拼接接缝处做加强筋设计，根据整体的承压要求计算接缝处的焊接或者连接强度，保证球面整体在承受内压或者外压的时候，接缝位置不会成为应力薄弱点。

　　很多人觉得足球建模只是简单的外观练习，实际上它背后的几何逻辑覆盖了曲面建模、拓扑结构、公差匹配、成型工艺等多个工程设计环节，把这个结构的设计逻辑吃透，再去做其他复杂曲面拼接类的工业产品，比如异形外壳、分瓣式封头、球形舱体的时候，就能快速理清拆分思路，避免出现曲面不连续、拼接错位、成型困难等常见问题。做这类结构设计的时候还要注意安装边界的匹配，如果是带内部支撑结构的球形产品，比如内置传感器的球形检测设备、带骨架的球形装饰结构，还要在面片设计的时候提前预留内部支撑件的安装位，保证外部球面拼接完成后，内部的支撑结构能和每一块瓣片的内侧定位点完全贴合，不会出现安装干涉或者支撑不稳的问题。对于柔性材质的足球产品来说，面片边缘的缝线槽设计也很关键，槽位的深度和宽度要匹配缝线的直径，保证缝制完成后缝线不会突出球面，影响球面的光滑度，同时槽位的走向要顺着面片的边缘弧度，避免缝制的时候出现面料褶皱。
