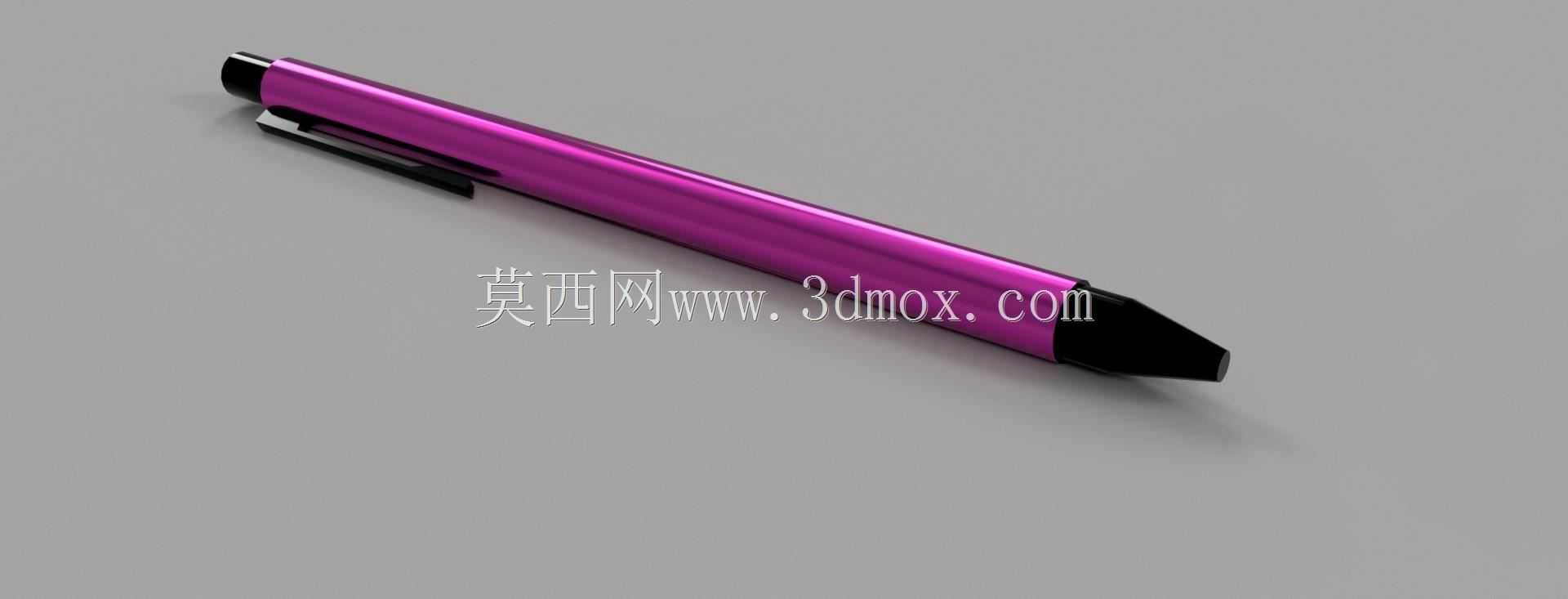

按动式金属杆书写笔外观结构设计

　　日常办公与学习场景中，书写工具的握持手感、便携性与结构耐用性是结构设计阶段需要重点平衡的核心指标，这款按动式金属杆书写笔的三维结构设计，围绕日常高频使用的实际需求展开，从零部件配合间隙到外形曲面过渡，均贴合实际量产的工艺要求。从实际使用场景来看，这类金属杆书写笔常应用于商务办公签署文件、日常学习记录笔记、工程现场临时标注参数等场景，相比普通塑料杆书写笔，金属杆身的抗形变能力更强，即便从常规桌面高度意外跌落，也不容易出现杆身开裂、笔芯移位的问题，适配长期高频次的使用需求。设计阶段首先考虑的是握持区域的直径设定，常规成年人握持书写工具的舒适直径区间在8mm到12mm之间，这款笔的杆身直径设定为10mm，杆身表面做了细微的哑光磨砂处理，既避免光滑金属面容易打滑的问题，也能减少长期握持留下的指纹污渍，提升握持的稳定性。笔的整体长度控制在140mm，收缩状态下不会突出笔尖，能够直接放置在衬衫口袋、公文包隔层或者笔袋内，不需要额外配备笔套保护，避免笔尖刮蹭包内的纸张或者电子设备表面。

　　笔夹部分采用一体化的弯折结构设计，与笔身的配合间隙控制在0.3mm，既能够保证夹持在厚度1mm以内的织物、笔记本封皮时不会轻易脱落，也不会因为间隙过小导致夹持时需要过大的按压力度，笔夹的边缘做了R0.5的圆角处理，避免尖锐边缘刮坏衣物面料或者划伤手部皮肤。笔尖部分采用锥形收窄结构，从笔身直径平滑过渡到2mm的笔尖出口，这个结构设计一方面能够减少书写时笔尖部位的视线遮挡，让使用者能够清晰看到笔尖的书写轨迹，另一方面锥形结构的强度更高，即便笔尖部位意外磕碰，也不容易出现开裂变形的问题，保护内部的笔芯头不受损坏。

　　按动结构隐藏在笔身尾部，按压行程控制在5mm，按压力度设定在8N左右，按动时的反馈清晰，不会出现卡滞或者按动后无法回弹的问题，内部的弹簧采用标准的小直径压缩弹簧，零部件通用性强，后期更换维修时不需要定制特殊规格的配件。笔身的内部空腔直径设定为6mm，能够适配市面上绝大多数标准规格的按动式笔芯，不需要搭配专用笔芯，降低了后期使用的替换成本，笔身的前后段采用螺纹配合结构，螺纹的螺距设定为0.8mm，配合长度达到8mm，拧开更换笔芯时的手感顺畅，不会出现滑牙或者配合过紧难以拧开的问题，螺纹连接处做了限位台阶，拧紧后杆身表面不会出现错位台阶，保证整体外观的流畅性。

　　表面处理工艺上，金属杆身采用阳极氧化着色工艺，颜色附着牢固，长期使用摩擦也不容易出现掉漆脱色的问题，笔的头尾两端采用黑色工程塑料材质，与金属杆身形成撞色视觉效果，同时塑料材质的耐冲击性能更好，跌落时能够吸收部分冲击力，保护内部的结构不受损坏。从安装边界来看，这款笔的所有零部件均采用同轴装配结构，没有偏心的复杂结构，组装时只需要按照顺序将笔芯、弹簧、按动结构依次装入杆身，最后拧紧头尾的配件即可完成组装，生产组装的工序简单，适合批量量产，零部件的公差配合均按照IT7级精度设定，既能够保证组装后的配合紧密性，不会出现零部件晃动的问题，也不会因为公差要求过高导致加工成本上升。在结构强度验证阶段，笔身能够承受15N的径向压力不发生永久形变，笔夹能够承受10N的拉力不与笔身脱离，完全满足日常使用过程中的各种受力场景，不会因为正常使用出现结构损坏的问题。
