堆叠式2x4凸点乐高积木拼接结构

　　日常接触的积木类拼装结构，核心的连接逻辑完全可以迁移到工业领域的快装模块化设计中，这次拆解的双块堆叠2x4规格凸点积木，首先要明确其实际的应用边界，并非只面向玩具场景，在工业快速原型验证、工装治具的模块化搭装、教学演示用的可重组结构件领域，这类标准凸点连接结构的参考价值极高。先从实际使用场景说起，很多实验室做小型传感器的快速固定架时，不需要开模做定制结构件，直接参照这类标准凸点的配合公差做同规格的安装块，就能实现无紧固件的快速拼接，调整位置时只需要拔插重新组合，比角码加螺丝的固定方式效率高至少三倍，尤其是在需要频繁调整点位的测试工位，这类卡扣式凸点连接的重复定位精度能控制在0.1mm以内，完全满足小型非重载构件的安装要求。

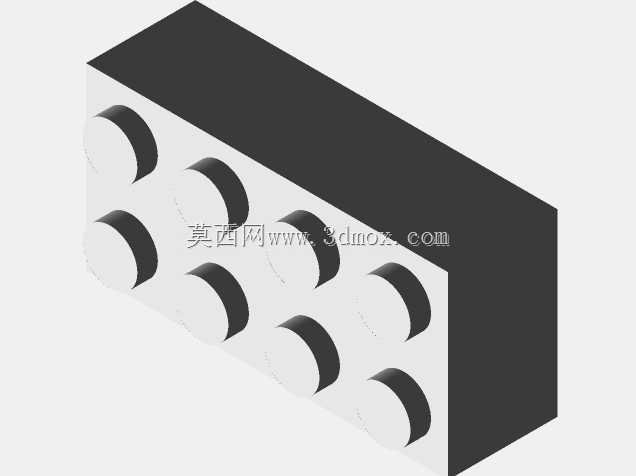

　　再看产品本身的功能特性，两块积木堆叠的结构，本质是验证上下层凸点与凹槽的配合过盈量，单块2x4规格的积木，上层是8个均匀排布的圆柱形凸点，下层对应位置是同尺寸的凹槽，凸点的侧壁做了微小的拔模斜度，插入下层凹槽时，过盈量控制在0.02-0.03mm之间，既能保证徒手就能插拔，又能在拼接后提供足够的静摩擦力，不会因为自身重量或者轻微的外力就松脱。设计思路上，这类积木的凸点排布严格遵循等间距网格，相邻凸点的中心距是固定的标准值，不管是几块积木横向拼接还是纵向堆叠，都能保证所有连接点的对位精度，不会出现错位卡滞的问题；积木本体的壁厚做了均匀化处理，所有转角位置都加了0.5mm的圆角，避免注塑成型时出现应力集中导致的缩痕或者开裂，同时凸点的根部也做了加强筋过渡，反复插拔的时候不会出现凸点断裂的问题。关于外形尺寸与安装边界，单块2x4积木的主体长度是四个凸点间距加上两端的壁厚余量，宽度是两个凸点间距加两侧壁厚，堆叠两块之后的总高度是两倍的单块本体高度加上凸点嵌入凹槽的深度，安装时如果是作为模块化搭装的基础单元，需要预留出至少1mm的插拔操作空间，相邻构件之间不能贴死，否则拆卸时没有受力点很难分开；如果是用在有轻微振动的工位，还可以在凸点侧壁增加微小的防滑纹路，不需要额外增加紧固件就能提升连接的可靠性。

　　很多结构工程师在做小型模块化设备的初期方案时，经常会忽略这类成熟的快装结构，总想着用螺丝、卡扣做定制连接，实际上乐高积木的凸点配合逻辑经过了几十年的验证，公差配合、插拔力度、连接强度都已经做到了最优，直接把这种结构逻辑迁移到工业场景的小型构件上，能大幅减少设计验证的周期，不需要反复调整配合尺寸就能拿到很稳定的连接效果。另外要注意的是，这类凸点连接结构不适合重载场景，当单块积木承受的横向剪切力超过15N的时候，凸点和凹槽的配合就会出现松脱，所以在实际工业应用中，这类结构只适合用来固定小型传感器、线束支架、轻质的标识牌这类负载很轻的构件，如果要承载更大的重量，就需要在拼接位置增加定位销或者螺丝做辅助固定，不能完全依赖凸点的摩擦力承重。

　　从建模的角度来说，做这类积木结构的时候，首先要确定凸点的中心距基准，所有凸点和凹槽的位置都要基于这个网格基准来绘制，避免出现累积误差导致拼接错位，凸点的拔模斜度一般取1.5度就足够，太大的话连接容易松，太小的话插拔阻力太大，不方便操作；本体的壁厚要保持均匀，避免注塑时出现外观缺陷，上下层堆叠的时候，凸点插入凹槽的深度一般是凸点总高度的三分之二，留三分之一的导入段，方便对位的时候快速找准位置，不会因为对位偏差把凸点撞坏。
