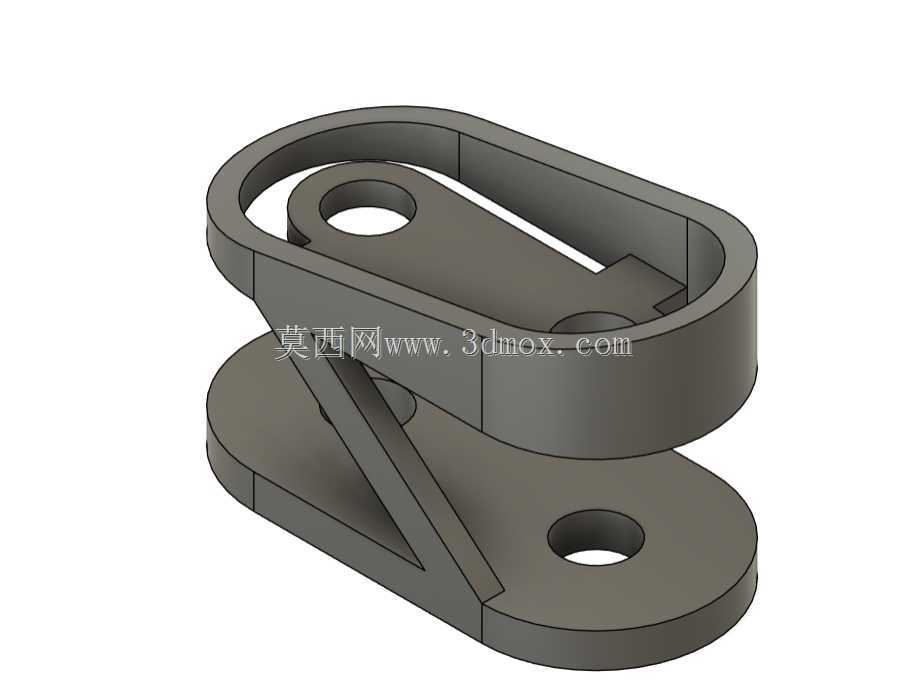

双层铰接式阀块连接固定结构件

　　该结构件主要应用在工业流体控制管路的阀组集成安装场景中，作为阀块与外部管路、安装基座之间的过渡连接载体，承担载荷传递、位置限位以及铰接活动的功能，常见于中小型液压阀组、气动控制阀岛的安装布局里，适配需要小角度调整安装位的阀件布置需求，避免硬连接带来的管路应力集中问题。从结构设计来看，整体采用上下两层带安装孔的板状主体，通过侧边的围板与斜向加强筋连接为一体，上层板开设长圆形调节槽与单圆孔，下层板设置两个同轴度匹配的安装圆孔，长槽结构可实现安装时的位置微调，补偿加工与装配带来的尺寸误差，斜向加强筋的布置完全贴合受力路径，在阀件自重与管路振动载荷作用下，可有效降低结构的应力集中系数，避免长期交变载荷下出现疲劳断裂。

　　设计过程中优先考虑了安装边界的适配性，整体外轮廓为圆角长圆形，没有尖锐外伸结构，可在狭小的阀组安装空间内完成装配，不会与相邻阀件、管路接头产生干涉；上下层板的间距经过匹配计算，刚好预留出标准铰接销的安装空间，同时保证铰接转动时上下层不会出现剐蹭，安装孔的孔径按照通用阀块安装螺栓的标准尺寸系列设计，无需额外加工转接套即可直接适配常用规格的内六角螺栓，降低现场装配的加工成本。

　　实际使用时，下层板通过两个螺栓固定在阀组的安装基座上，上层板通过长槽与圆孔连接待固定的阀块，当需要调整阀块的安装角度时，只需松开上层的固定螺栓，即可沿着长槽方向平移或者绕圆孔小角度转动阀块，调整到位后拧紧螺栓即可完成锁止，斜筋的存在让上层板在承受阀块侧向载荷时不会出现变形翘曲，保证连接的刚性。结构的壁厚设计遵循等强度原则，主体壁厚均匀，过渡位置全部采用圆角过渡，既适合铣削加工，也可通过压铸工艺批量生产，加工时的装夹基准可直接选取下层板的底面与其中一个安装孔，一次装夹即可完成大部分特征的加工，有效减少装夹次数带来的形位误差。

　　在管路系统运行过程中，该结构件还可吸收一部分管路传递的振动，避免振动直接传递到阀块的密封位置，延长密封件的使用寿命，减少管路泄漏的概率；铰接结构的设计也让后期阀块的维护拆卸更加便捷，无需完全拆除整个基座的固定螺栓，只需松开上层连接螺栓即可调整阀块位置，留出足够的操作空间进行密封件更换或者管路检修。
