带加强筋三角支撑铸造定位基座结构

　　在重型工装夹具、生产线定位工位以及小型设备安装底座的实际应用场景里，这类带三角加强结构的支撑基座是承担局部载荷、保障安装定位精度的核心基础构件。日常产线运行中，这类基座往往需要承受来自上方工装或工件的垂直静载荷，同时还要抵消工位作业时产生的侧向冲击力，因此结构设计上的抗形变能力是首要考量指标。从结构设计思路来看，整体采用直角三角形的支撑构型，依托直角边贴合安装基准面与承载立面，斜边形成自然的力传导路径，将上方承载面的载荷均匀分散到底部安装平面，避免局部应力集中导致的基座变形或焊缝开裂。

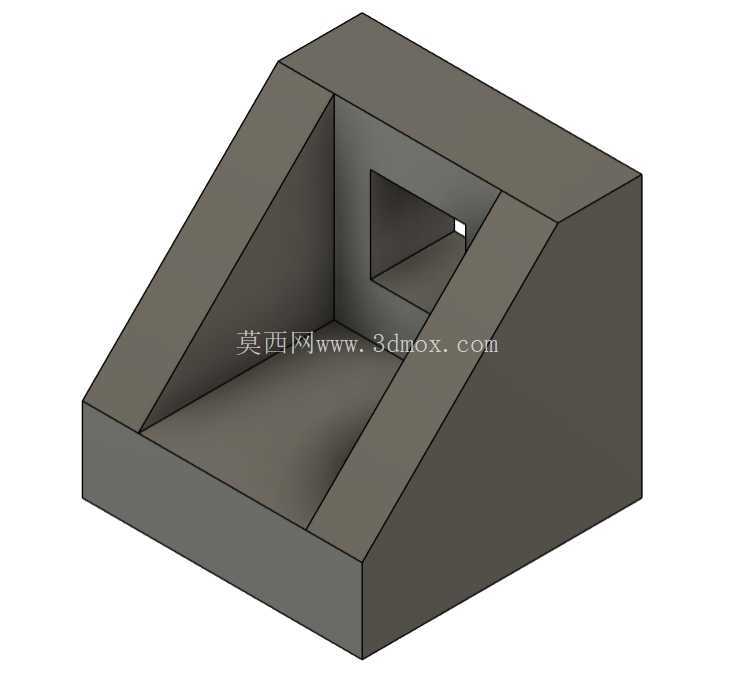

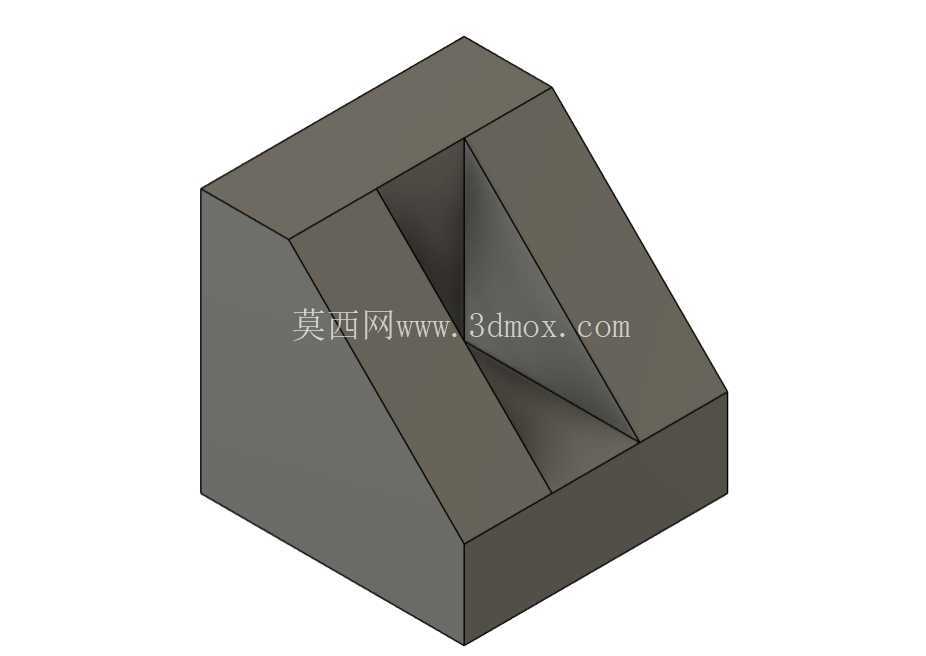

　　基座内部设置的中空减重腔并非简单的材料削减，而是在保证整体结构刚度的前提下，通过腔体结构优化重量分布，同时预留的方形通孔可用于穿设定位销、线缆或者小型气动管路，适配多场景的安装走线需求，避免额外在基座上开孔破坏整体受力结构。两侧的三角加强筋与主体侧壁采用等壁厚设计，适配铸造工艺的成型要求，避免壁厚差过大导致的铸造缩孔、冷隔等缺陷，筋板与底面、立面的交接处均做了工艺圆角过渡，既可以消除铸造应力集中点，也能减少后续机加工的清根工作量。

　　从安装边界来看，底部为完整的矩形安装平面，可通过T型螺栓或者膨胀螺栓直接固定在型材工作台、混凝土地面或者设备底板上，安装孔位可根据实际使用场景在平面上二次加工，不会破坏主体的受力结构；立面的承载面为平整加工面，可直接安装定位块、气缸支座或者小型工装模组，立面与底面的垂直度公差可通过后续精加工控制在0.05mm每米范围内，满足普通工装的定位精度要求。实际使用中，这类基座常被用在装配线的工件挡停工位、检测设备的探头安装支座、小型焊接工装的定位靠山等位置，相比焊接式的支撑座，一体铸造的结构抗振动疲劳性能更优，长期在高频冲击的工位上使用不会出现焊缝开裂的问题，日常维护仅需定期检查安装螺栓的预紧力即可，无需额外的结构加固。

　　设计过程中需要重点关注壁厚的均匀性，尤其是筋板与主体交接处的壁厚差不能超过2mm，否则铸造冷却过程中容易出现局部缩松，影响基座的整体强度；内部腔体的拔模斜度控制在1:20即可，既方便脱模，也不会过多影响内部的安装空间。另外，基座的顶面承载边做了小尺寸的倒角处理，避免安装工件时刮伤工件表面或者操作人员，细节处的工艺处理适配车间实际作业的安全需求。这类结构的尺寸适配性较强，可根据实际承载需求按比例缩放整体尺寸，当承载载荷超过500kg时，可适当加厚两侧筋板的壁厚，同时在底部安装面增加沉头孔位，提升安装的连接强度；如果用于轻载的检测工位，可适当减薄壁厚，进一步降低基座自重，方便工位调整时的搬运移位。
