游乐场蝴蝶造型儿童摇摇秋千结构设计

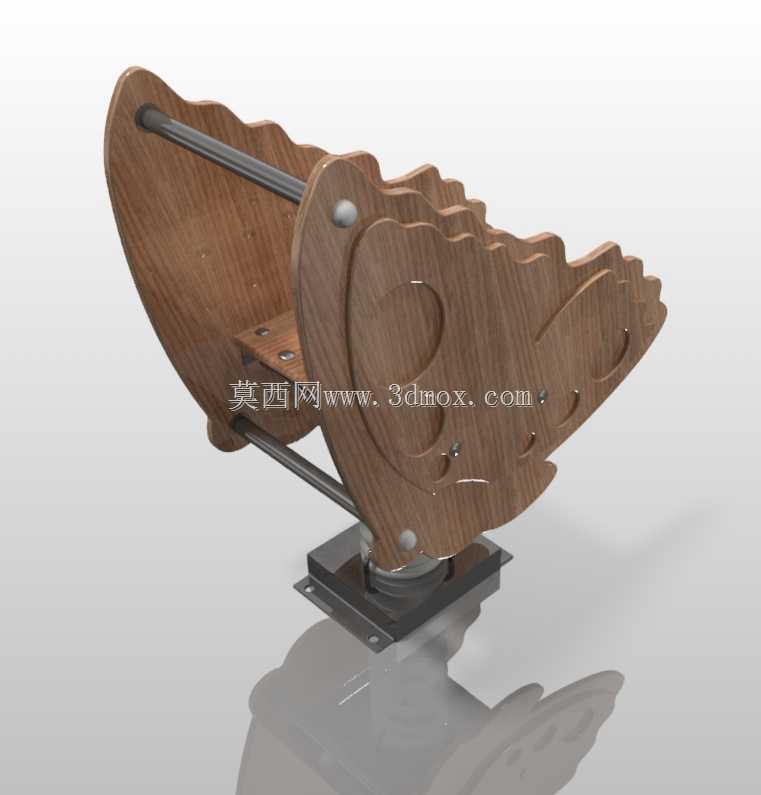

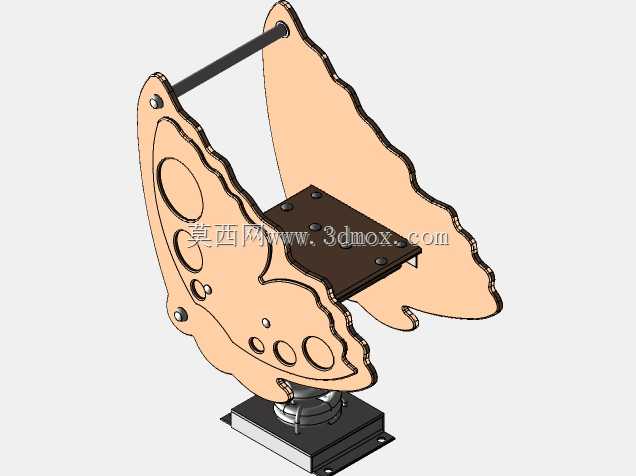

　　这款蝴蝶造型的儿童摇摇秋千，主要应用于社区户外游乐场、商业综合体儿童活动区、幼儿园室外活动场地等场景，作为低龄儿童的户外互动游乐设施使用，适配3-8岁儿童的游玩需求，单次可容纳1-2名儿童同时乘坐游玩。从结构设计来看，整体采用仿生蝴蝶的对称式外形，两侧的蝴蝶翼板采用多层实木板材经CNC铣削成型，翼板边缘做了R10以上的大圆角倒钝处理，所有外露的金属连接件均采用沉头内六角螺栓搭配尼龙防松螺母安装，螺栓端部完全埋入木质构件的沉孔内，外部用同色木质堵头封盖，避免儿童游玩时发生磕碰、勾挂衣物的风险。

　　翼板之间通过两根横向的不锈钢光轴做连接支撑，光轴两端与木质翼板的配合处加装了尼龙轴套，既可以降低金属与木材之间的硬摩擦损耗，也能避免长期户外使用后木材受潮膨胀导致的装配应力开裂问题。乘坐区域的踏板采用防滑纹理的多层胶合板制作，踏板下方通过镀锌钢板支架与底部的回转支撑结构连接，底部的安装底座采用8mm厚的热轧钢板焊接成型，底座上预留了4个φ14的膨胀螺栓安装孔，安装时需要在硬化地面做不小于150mm厚的C25混凝土预埋基础，保障设备在使用过程中的抗倾覆性能，安装完成后设备整体高度约850mm，横向最大宽度约1100mm，纵向安装深度约700mm，预留的安全游玩半径不小于1500mm，避免儿童游玩时与周边设施发生碰撞。

　　底部的回转支撑结构采用自润滑的推力球轴承，可实现左右各30度的摇摆幅度，同时内置了阻尼缓冲结构，避免摇摆速度过快导致儿童失去平衡，摇摆过程中无生硬的金属碰撞异响，阻尼力度经过适配调校，既可以满足儿童游玩的互动乐趣，也不会因为幅度过大带来安全隐患。木质构件的表面做了三层户外专用木器漆涂装，底漆采用防腐渗透底漆，中间层做耐候色漆，表层做哑光耐磨清漆，可适应户外日晒雨淋的使用环境，降低木材开裂、起翘、腐朽的概率，金属构件表面均做了户外粉末静电喷涂处理，涂层厚度不小于60μm，具备良好的耐盐雾、抗紫外线性能，长期户外使用不易出现掉漆、锈蚀问题。

　　设计过程中充分考虑了低龄儿童的使用行为习惯，蝴蝶翼板上预留的弧形镂空既可以作为儿童抓握的扶手，也能减轻整体结构的自重，降低底部支撑结构的载荷，所有的结构受力点都做了加强处理，翼板与横向光轴的连接位置加装了3mm厚的不锈钢加强垫片，分散螺栓连接点的应力，避免长期摇摆载荷下木材出现开裂问题。设备整体没有外露的尖锐棱角，所有的活动部位都设置了防夹手的间隙，运动部件的间隙控制在12mm以上或者小于5mm，避免儿童游玩时手指被夹伤，整体结构的静载荷测试可承受不小于100kg的垂直载荷，动载荷测试可承受20000次以上的摇摆循环无结构松动、部件损坏问题，满足户外游乐设施的安全规范要求。
