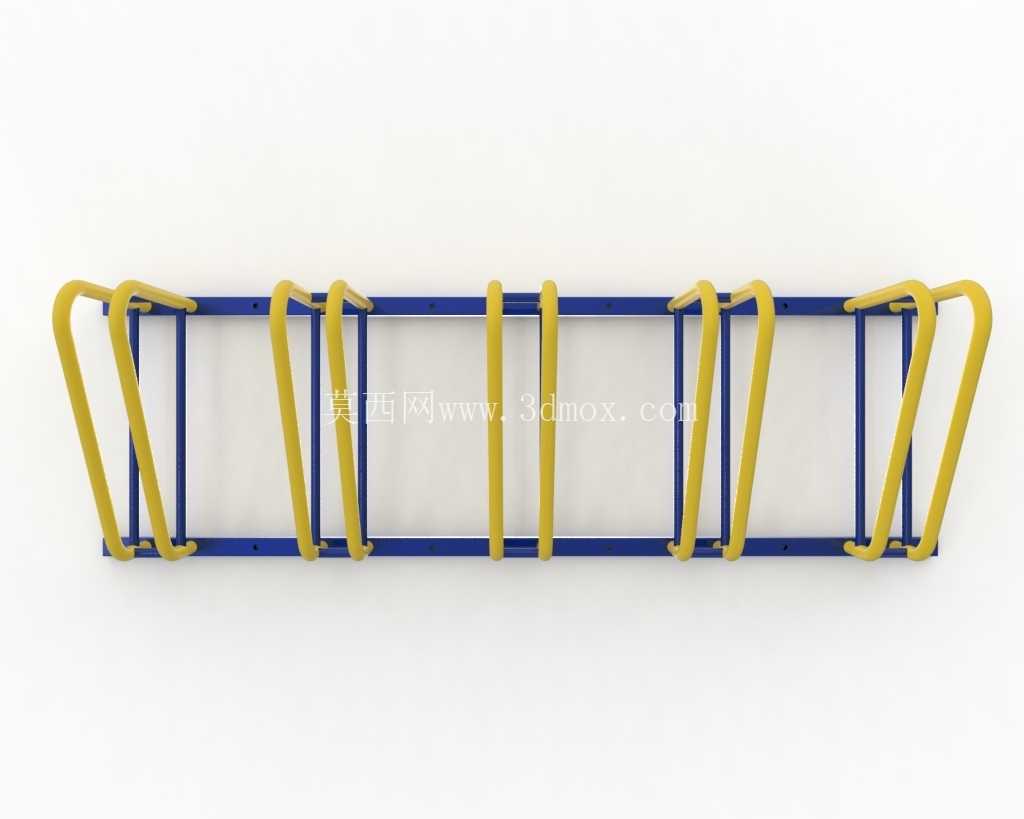

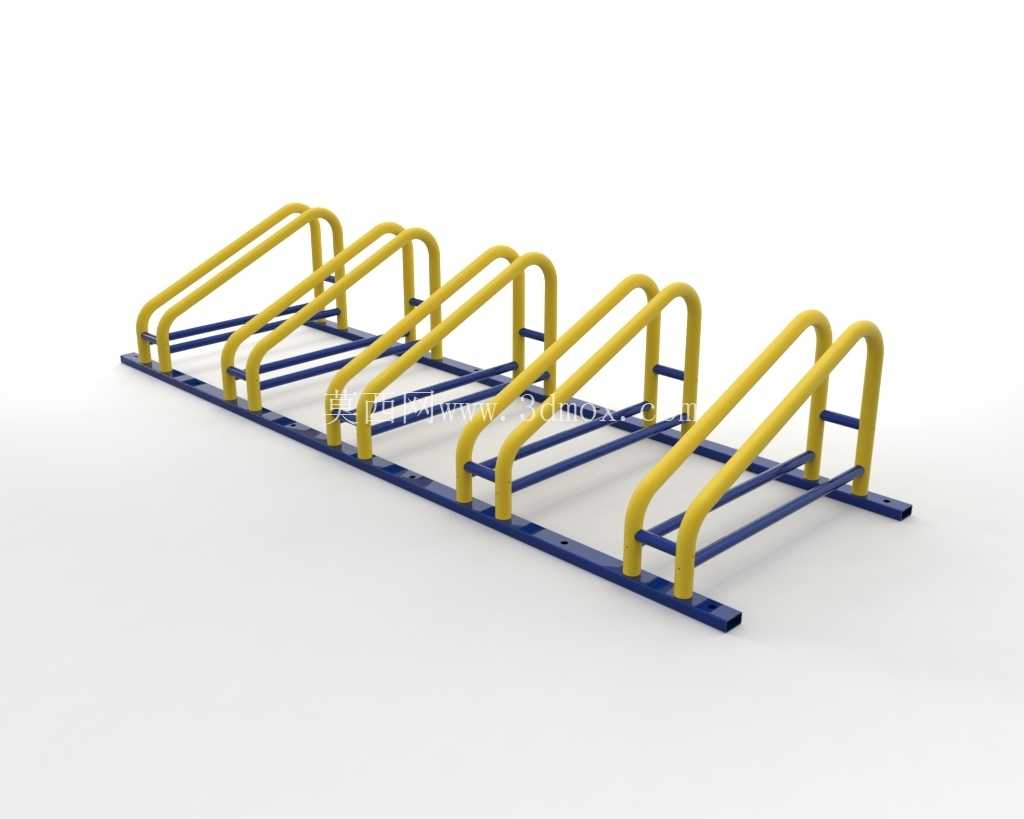

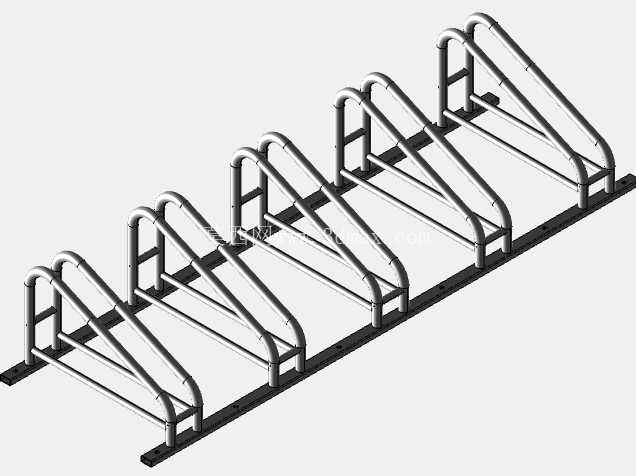

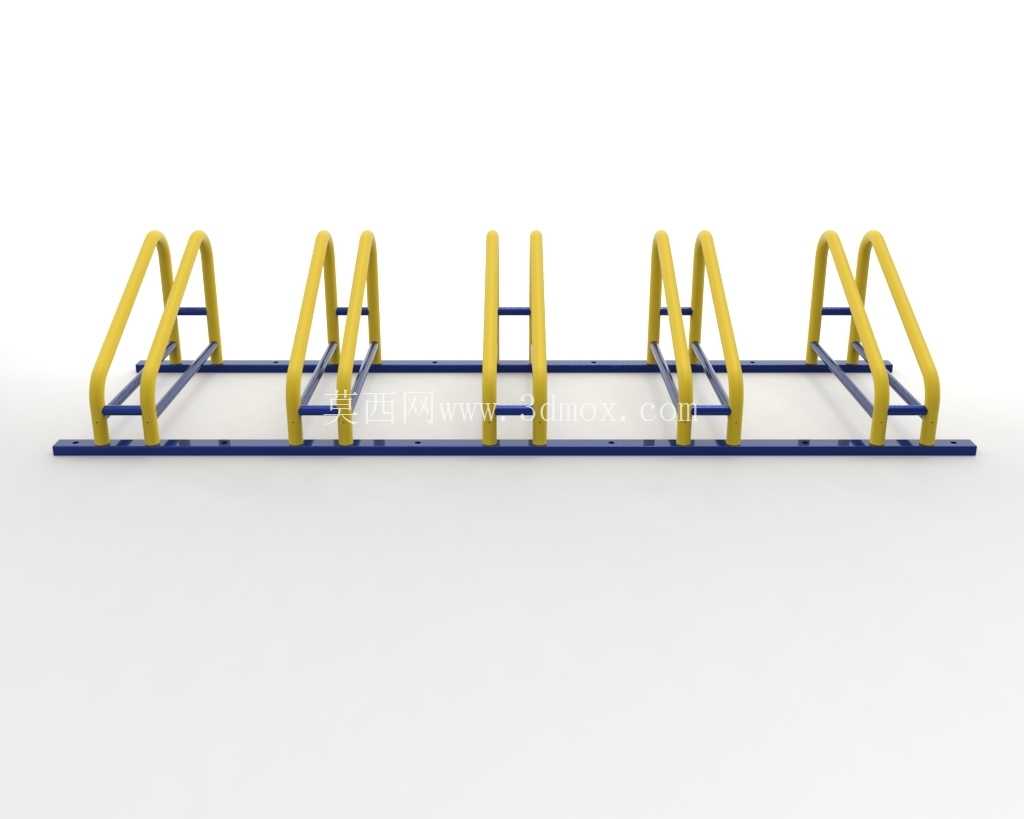

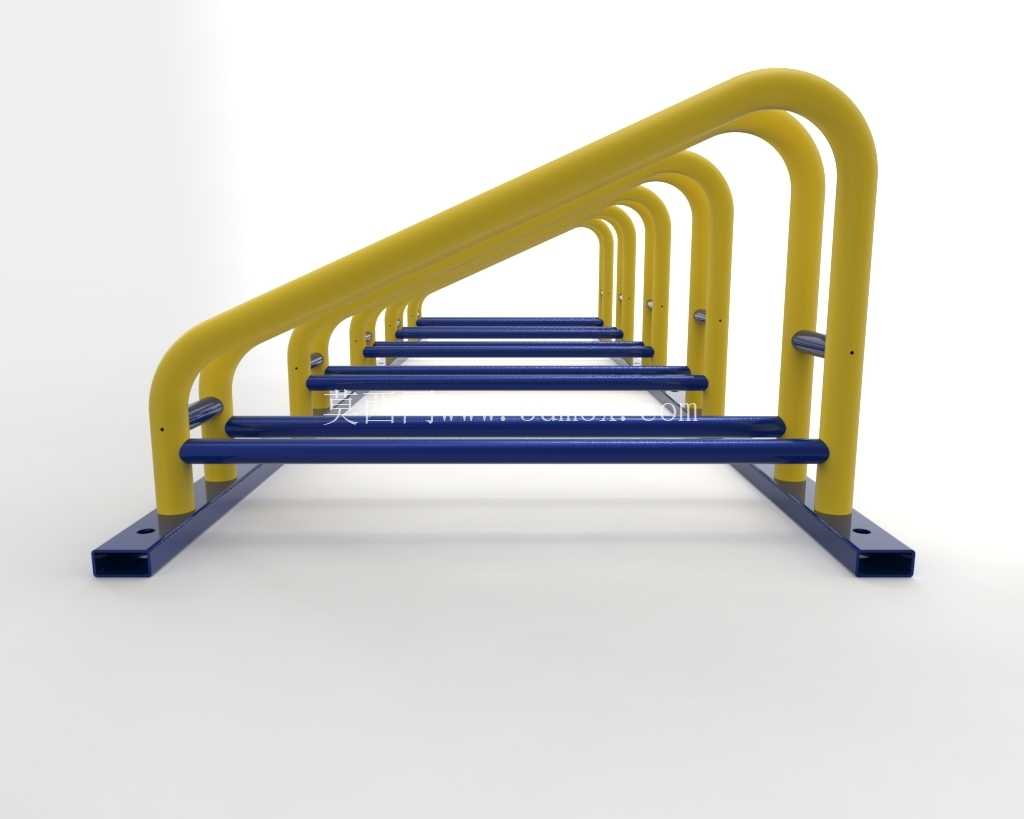

模块化户外自行车停放架结构设计

　　这款模块化自行车停放架的设计初衷，是解决高密度城区非机动车停放无序、空间利用率低的痛点，适配人行道、社区出入口、公园周边、商圈外围等多种户外公共场景，可根据场地实际可用宽度灵活增减单元数量，避免传统一体式停车架无法适配异形场地、扩容改造成本高的问题。整体采用框架式钢结构受力体系，底部为通长的矩形截面承载横梁，所有支撑构件与车轮卡位构件均通过螺栓装配固定在横梁上，无现场焊接工序，安装时仅需通过膨胀螺栓将底部横梁固定在硬化铺装地面即可，也可根据场地条件选择嵌入式安装，将横梁埋入预设的地面凹槽后做找平处理，适配不同场地的铺装条件与荷载要求。

　　车轮卡位构件采用圆管弯折成型，弯折弧度匹配常规自行车、电动自行车的轮径范围，卡位间距符合非机动车停放的安全间距要求，既保证车辆推入后不会发生侧倾倾倒，也避免间距过小导致相邻车辆车把、脚踏发生剐蹭，取放车辆时无需挪动相邻车位的车辆，单人即可顺畅完成停取操作。卡位构件顶端做圆弧收边处理，无尖锐外露棱角，避免过往行人磕碰受伤，表面做户外耐候涂层处理，可耐受长期日晒雨淋、温度交变的户外环境，不易出现涂层脱落、构件锈蚀的问题，降低后期运维的更换频次。

　　每个独立停车单元的卡位数量可根据需求配置，单元之间通过端部的连接法兰实现拼接，拼接处设置定位销孔，现场安装时无需反复测量定位，穿入定位销后锁紧连接螺栓即可保证整体框架的直线度与结构刚度，多单元拼接后整体框架的受力可通过通长横梁均匀传递到各个固定点，不会出现局部应力集中导致的构件变形问题。卡位构件上预留有标准锁具穿装位，兼容市面上常见的U型锁、链条锁等非机动车锁具，用户停放车辆后可直接将车辆与车架锁止，无需额外寻找固定桩位，降低车辆被盗风险。

　　整体结构的外轮廓尺寸经过多轮场景适配验证，安装完成后突出地面的高度不会遮挡行人通行视线，架体整体宽度控制在合理范围内，不会过度占用步行通行空间，在狭窄的人行道侧边安装时，仍能预留足够的行人通行宽度，避免对正常步行交通造成阻碍。针对不同场景的使用需求，该停车架还可在端部单元加装标识牌安装位、反光警示条等附属构件，在夜间光线不足的环境下起到警示作用，避免非机动车或行人误撞架体。所有构件均采用标准化参数化建模，每个零件的尺寸公差、装配间隙都经过实际装配验证，生产时可直接拆解为单个零件批量下料加工，无需针对每个项目单独定制非标准构件，大幅降低生产制造成本与交付周期，安装时仅需常规的紧固工具即可完成全部装配作业，无需专业焊接设备与特种作业人员，适合在城市更新项目、社区微改造、新建商圈配套等项目中快速批量部署。
