阀门阀块配套快拆式操作手柄结构

这款操作手柄主要应用在工业管路阀块的手动调节工位，适配中小通径的集成阀组安装场景，在液压站阀组、流体控制集成阀岛、小型工艺管路截断阀的日常操作中都能见到同类结构的身影。和常规的直柄式阀门扳手不同，这款手柄采用了偏心棘轮式的头部结构，套入阀杆的六角端之后，不需要反复拔插调整啮合角度，小角度往复摆动手柄就能带动阀杆转动，在阀组安装空间紧凑、周围布有管路或其他元件无法实现整圈转动操作的场景下，这种结构的操作效率比普通固定式扳手高出不少，也能避免操作时扳手滑脱刮蹭周边管路的问题。

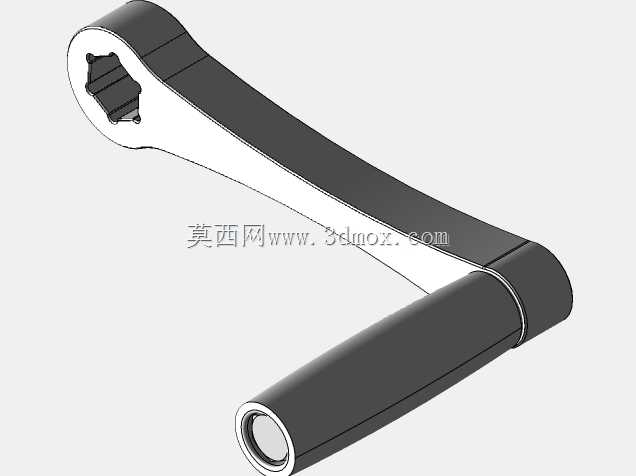

从结构设计逻辑来看，手柄整体采用了两段式的布局，头部的啮合套部分做了加厚处理，和阀杆六角配合的内孔做了公差收严，既保证和阀杆啮合时没有过大的旷量，传递扭矩时不会出现棱边啃蚀的情况，又能让操作人员轻松完成套入和取下的动作，不会因为配合过紧在低温或者有少量油污的工况下出现卡滞。手柄的杆身做了弧形的过渡设计，不是平直的等截面结构，靠近头部的位置截面更宽，向握持端逐渐收窄之后再和握持段衔接，这种变截面的设计一方面是优化受力路径，操作人员施加在握持端的扭矩可以顺着杆身的弧度均匀传递到头部啮合位置，不会在杆身和头部的衔接位置出现应力集中，长期承受大扭矩操作也不容易出现断裂变形；另一方面弧形的杆身可以在操作时自然避开阀块安装面的突出螺栓、接头等零件，操作时不需要刻意调整手部位置避让干涉点。

握持段采用了圆柱型的包胶式结构设计，直径比杆身稍大，表面做了防滑的哑光处理，操作人员戴劳保手套操作时也能有足够的摩擦力，不会因为手上沾有液压油、切削液出现打滑的情况。握持段和杆身的衔接位置做了圆弧过渡，没有尖锐的棱角，长时间操作也不会硌手。从安装边界来看，这款手柄的头部内孔适配标准规格的阀杆六角头，啮合深度覆盖常规阀杆的外露长度，不需要对原有阀块的阀杆结构做额外修改就能直接适配使用；手柄整体的摆动半径控制在紧凑范围内，当阀块并排安装多组同类型阀门时，相邻手柄之间不会出现操作干涉，不需要预留过大的安装间距，能帮助集成阀组缩小整体的安装体积，提升阀块的空间利用率。

在实际工况使用中，这类快拆手柄不需要一直套在阀杆上，一个手柄可以适配同规格的多个阀组操作点位，能减少设备上的零散零件数量，也避免长期暴露在工况环境中手柄被磕碰损坏、或者被无关人员误触拨动阀门引发生产安全问题。手柄的整体重心靠近握持端，操作人员拿取的时候手感平衡，长时间操作也不容易产生手部疲劳。杆身的结构做了轻量化的优化，在保证足够扭转强度的前提下，整体重量控制在合理范围，不会因为过重增加操作人员的负担。头部的棘轮结构做了防尘的间隙设计，即使工况环境中有少量的粉尘、金属碎屑，也不会轻易进入棘轮啮合面造成卡滞，日常维护只需要定期清理表面油污就能保持顺畅的操作手感，不需要复杂的拆解保养。在设计建模过程中，这类手柄的曲面过渡需要重点关注曲率的连续性，尤其是杆身和头部、握持段的衔接位置，既要保证结构强度满足扭矩传递要求，也要兼顾握持和操作的人机工程学要求，啮合内孔的形位公差需要和标准阀杆的尺寸做匹配验证，确保不同加工公差的阀杆都能顺利适配，不会出现过松或者过紧的情况。
