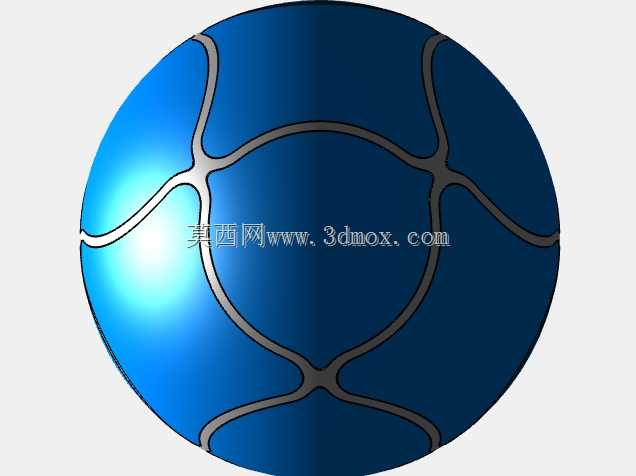

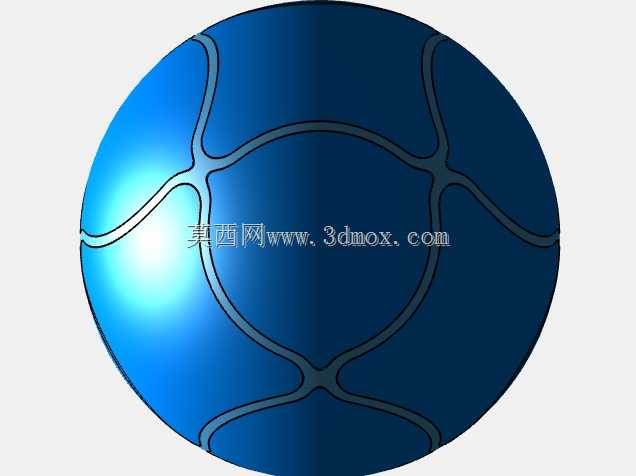

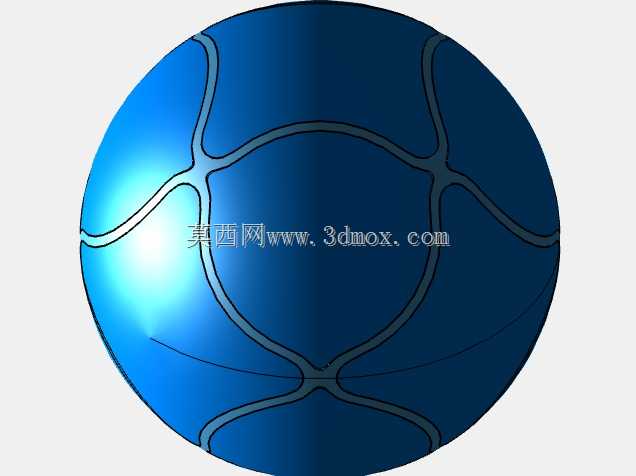

带对称金属框架的空心玻璃球形构件

　　该球形构件在流体可视化实验装置、光学演示教具、精密流体阀组配套整流构件领域有明确应用场景，在小口径流体管路的末端整流段，可作为紊流破碎的辅助构件，利用框架开孔的导流作用打散管路内的螺旋状紊流，让下游流量检测元件获得更平稳的流场数据，避免紊流脉动带来的测量误差。设计初期先确定核心的空心玻璃球体作为主体，玻璃材质的透光特性可满足实验过程中内部流态的可视化观测需求，无需额外开设观察窗，减少结构密封点。

　　对称布置的金属框架并非单纯装饰结构，框架沿球体经纬方向均匀分布，将球体表面分割为四边形与三边形组合的开孔区域，框架自身的截面尺寸经过受力校核，可在玻璃球承受0.2MPa以内的内外压差时提供径向支撑，避免玻璃球体在温度交变环境下出现应力集中碎裂。框架与玻璃球体的连接采用嵌入式粘接工艺，框架内侧预留0.15mm的粘接胶层间隙，装配时使用低应力结构胶填充，固化后可抵消金属与玻璃两种材质线膨胀系数差异带来的装配应力，避免温度循环过程中胶层开裂。

　　构件的整体安装边界以球心为基准，所有框架外轮廓的最大外接圆直径与球体直径保持一致，无外凸结构，可直接嵌入对应内径的管路安装座内，安装座内的密封槽位置对应球体赤道位置的框架环带，密封件压紧时受力直接作用在金属框架上，不会直接挤压玻璃球体，避免安装过程中玻璃受力破损。框架上的四边形与三边形开孔并非等尺寸设计，靠近球体两极位置的开孔尺寸更小，框架密度更高，对应安装座的压紧受力区域，提升局部支撑强度；赤道区域的开孔尺寸更大，减少对流体的遮挡，同时保证透光观测的视野范围。弯曲跨度的设计经过流场仿真验证，框架的筋条全部采用大圆角过渡，无直角锐边，流体经过筋条时不会产生明显的卡门涡街，避免诱发管路振动，同时减少流体阻力损失。

　　在光学演示场景中，金属框架的对称结构可配合内部点光源形成规则的投影图案，满足几何光学的演示需求，玻璃球体的球面精度控制在IT8级以内，保证光线折射路径的一致性，避免成像畸变。作为阀组配套构件使用时，该构件可安装在减压阀的上游进气端，利用框架的开孔对高压气流进行初步整流，降低气流的脉动幅值，提升减压阀的出口压力稳定性，减少阀瓣的高频振荡磨损。设计过程中对框架的受力变形量做了有限元校核，在单侧承受1.5倍额定压差的工况下，框架的最大变形量不超过0.02mm，不会挤压接触玻璃球体内壁，避免玻璃表面产生划痕应力源。构件的整体重量控制在同尺寸实心金属整流子的30%以内，可降低管路安装座的承重负载，适合对重量敏感的小型实验装置与便携检测设备使用。框架表面做钝化处理，无尖锐毛刺，装配过程中不会划伤安装人员与密封件，玻璃球体的边缘做倒圆角处理，与框架衔接位置无台阶差，流体经过时无流动死区，不易残留介质杂质，减少管路污染风险。
