15吨锻锤配套柱塞结构三维设计

在自由锻与模锻生产车间里，15吨级锻锤是承担大规格坯料锻打成型的核心重型设备，而柱塞作为锻锤动力传递与冲击动作执行的关键部件，其结构设计合理性直接决定锻锤的打击精度、能量传递效率与长期运行可靠性。本次设计的柱塞结构，完全匹配15吨锻锤的动力输出特性，从实际锻打工况的载荷特性出发做结构优化，规避传统柱塞易出现的端面偏磨、连接松动、冲击疲劳开裂等常见问题。

从实际应用场景来看，这类柱塞安装在锻锤的气缸与锤杆连接位置，工作过程中需要持续承受高频次的轴向冲击载荷，同时还要兼顾锤头导向过程中的径向微量偏移补偿，避免硬接触导致的配合面拉伤。设计阶段首先明确了安装边界：柱塞大端与气缸活塞端采用止口定位配合，配合公差选用H7/h6的间隙配合，既保证装配时的同轴度要求，又预留热胀冷缩的变形余量，避免锻打过程中部件温升导致的配合卡滞；小端与锤杆连接位置采用锥面加锁紧销的结构，相比传统平键连接，锥面配合可实现更大的接触面积，冲击载荷下的应力分布更均匀，不会出现键槽位置的应力集中断裂问题。

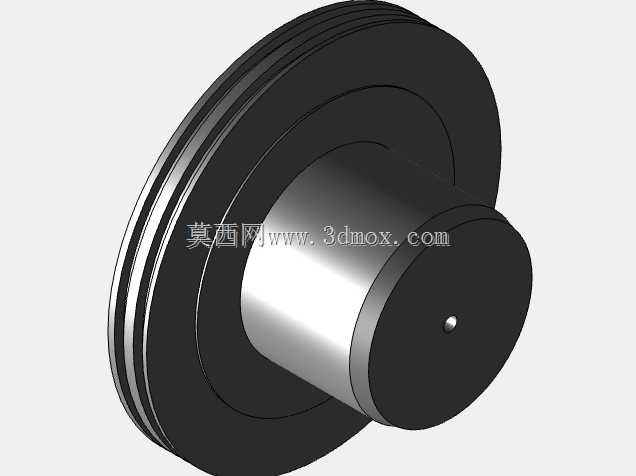

外形尺寸设计上，大端的多道环槽结构并非装饰性设计，每道环槽都对应不同的功能：靠近外边缘的两道环槽用于安装密封件，分别承担高压气体密封与润滑油封储的作用，避免气缸漏气导致的打击力不足，同时留存的润滑油可在柱塞往复运动时形成均匀油膜，降低配合面的磨损速率；中间位置的环槽为导向卸荷槽，当柱塞在缸套内做高速往复运动时，环槽可以均衡缸套内壁的油压分布，避免局部压力过高导致的柱塞偏磨，同时还能容纳运动过程中带入的微小金属磨屑，防止磨屑刮伤配合面。柱塞小端端面的中心定位凹坑，是装配时的工艺基准，同时也是设备检修时打表检测同轴度的测量基准，可快速判断柱塞运行过程中是否出现弯曲变形，大幅降低检修时的测量难度。

从功能特性来看，该柱塞的阶梯轴结构做了等强度优化，不同轴径位置的过渡圆角全部采用R5以上的大圆角过渡，避免直角过渡带来的应力集中，在承受最大15吨级的冲击载荷时，圆角位置的应力峰值可控制在材料许用应力的60%以内，满足长期高频冲击下的疲劳寿命要求。柱塞的大端端面与活塞贴合面做了平面度管控，平面度公差控制在0.02mm以内，保证装配后完全贴合，不会出现局部接触导致的压溃问题；小端的外圆面做了高频淬火处理，表面硬度达到HRC45-50，兼顾芯部的韧性与表面的耐磨性，即使在润滑不足的极端工况下，也不会出现快速磨损导致的配合间隙超差。

设计过程中还充分考虑了现场维护的便利性，柱塞的所有密封槽尺寸都选用通用标准规格，更换密封件时无需定制非标配件，车间日常维护即可快速完成更换；整体结构没有复杂的异形曲面，常规车床、外圆磨床即可完成全部加工工序，加工成本相比集成式锤杆柱塞结构降低40%以上，当柱塞出现磨损超差时，可单独更换柱塞部件，无需连同锤杆、活塞整体更换，大幅降低设备的后期维护成本。在实际安装匹配时，该柱塞的轴向尺寸预留了3mm的调整余量，可通过调整垫片厚度补偿不同批次锤杆的长度误差，保证锤头的行程符合设计要求，打击能量输出稳定，适配锻打不同材质、不同规格锻件的工艺需求，不管是自由锻的拔长、镦粗工序，还是模锻的成型工序，都能保证动力传递的稳定性，减少锻件因打击力不稳导致的尺寸超差问题。
