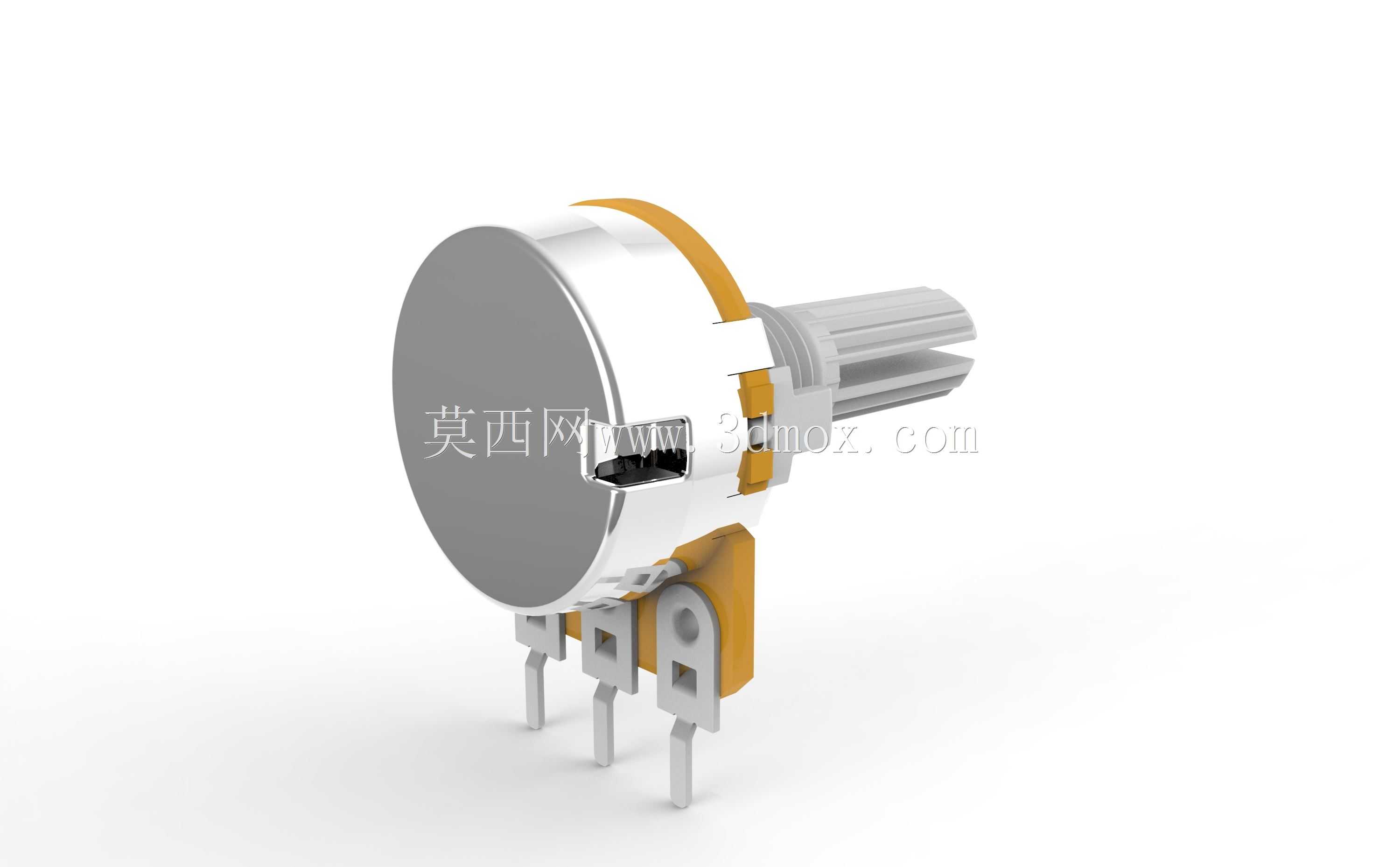

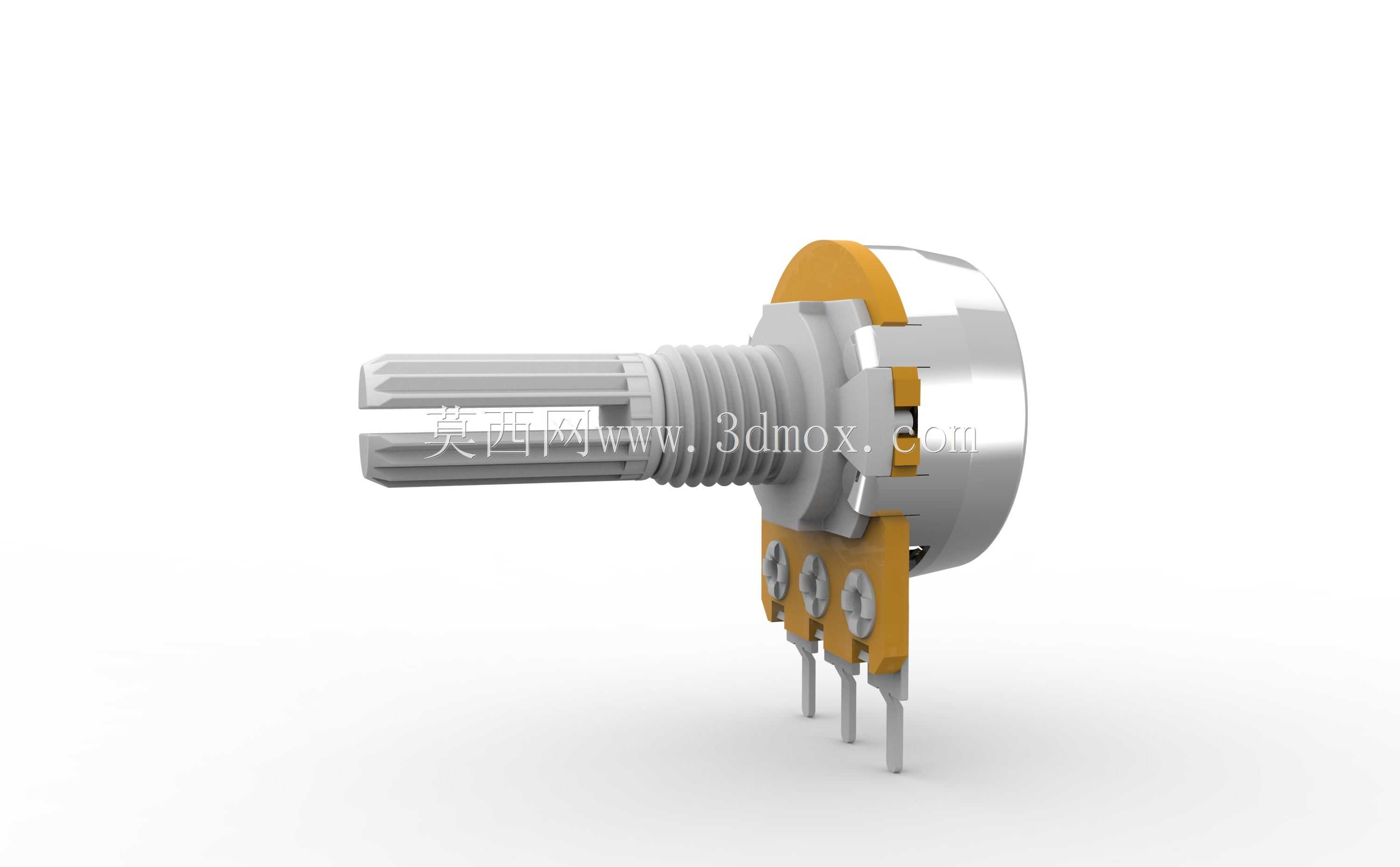

WH148型1K阻值单联旋转电位器结构设计

项目分类:通用机械零部件 发布时间:2025-08-23 ID:1062885
  • WH148型1K阻值单联旋转电位器结构设计
  • WH148型1K阻值单联旋转电位器结构设计
  • WH148型1K阻值单联旋转电位器结构设计
  • WH148型1K阻值单联旋转电位器结构设计
  • WH148型1K阻值单联旋转电位器结构设计
  • WH148型1K阻值单联旋转电位器结构设计
  • WH148型1K阻值单联旋转电位器结构设计
  • WH148型1K阻值单联旋转电位器结构设计
  • WH148型1K阻值单联旋转电位器结构设计
  • WH148型1K阻值单联旋转电位器结构设计

在消费类电子、工业控制板卡、小型机电设备的信号调节回路里,这类旋转式碳膜电位器是极为常见的被动调节元件,本次呈现的WH148规格1K阻值电位器,是目前小功率信号调节场景中应用占比极高的一款通用件。从实际选型适配的角度看,这类电位器主要承担分压调节、音量增益控制、模拟信号阈值校准、小功率回路限流调节的功能,常见于桌面音频设备、工控操作面板、实验教学仪器、小型家电调速模块的电路中,相比贴片式可调电阻,它带加长螺纹轴柄的结构更适合外露在设备面板上,供终端用户手动旋转调节,操作力矩适中,调节阻尼均匀,不会出现转动过松导致参数漂移、或是过紧影响操作手感的问题。

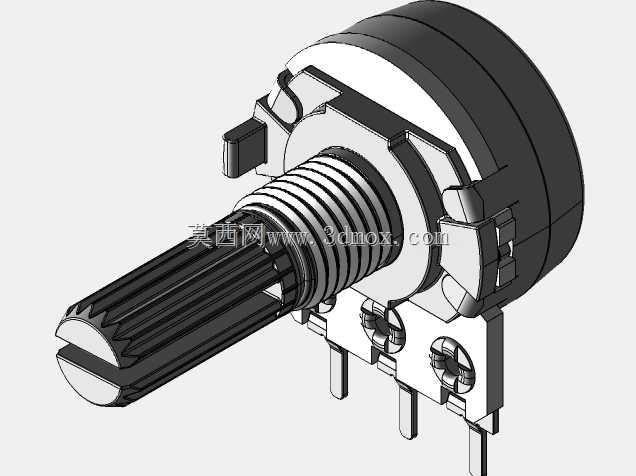

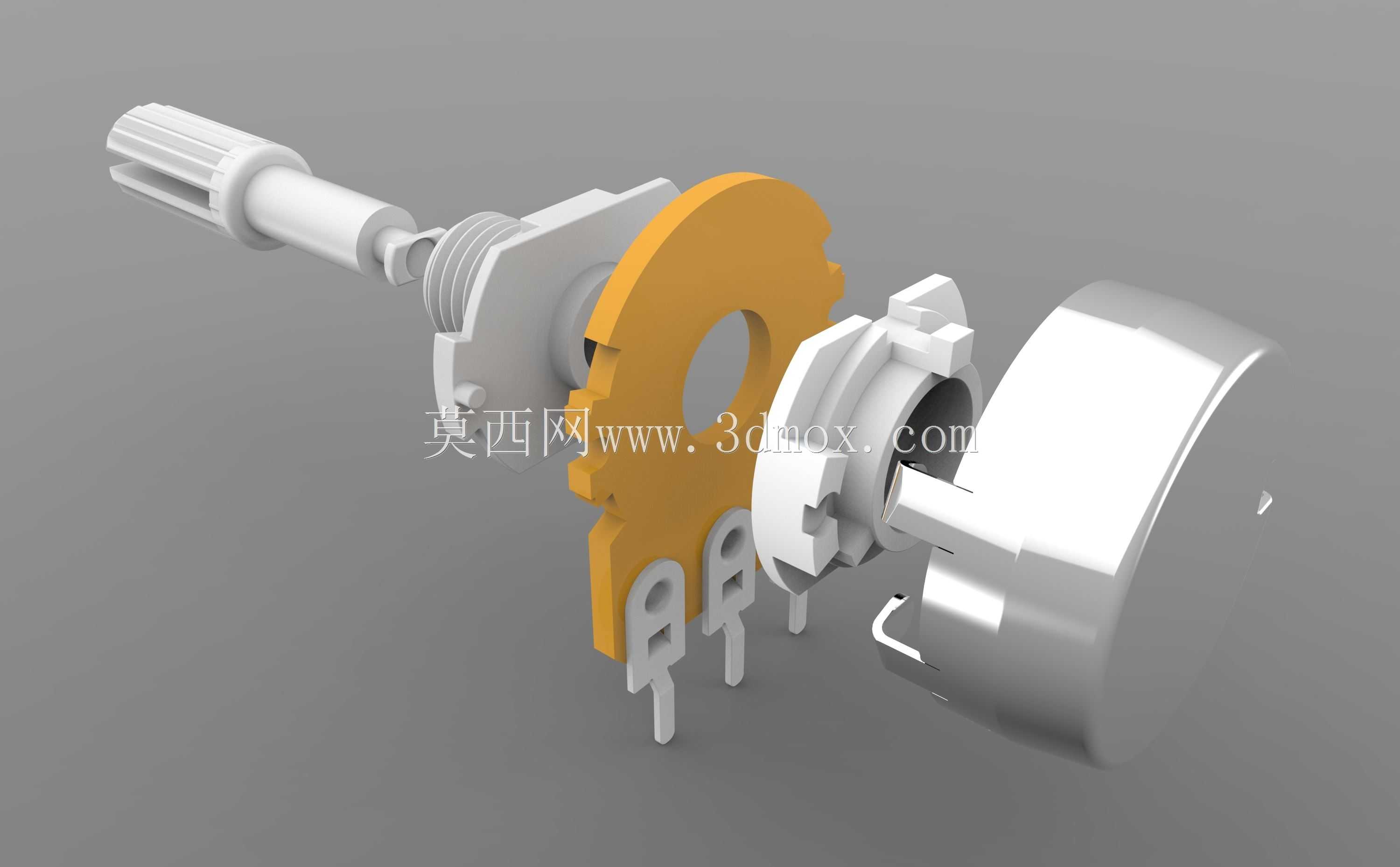

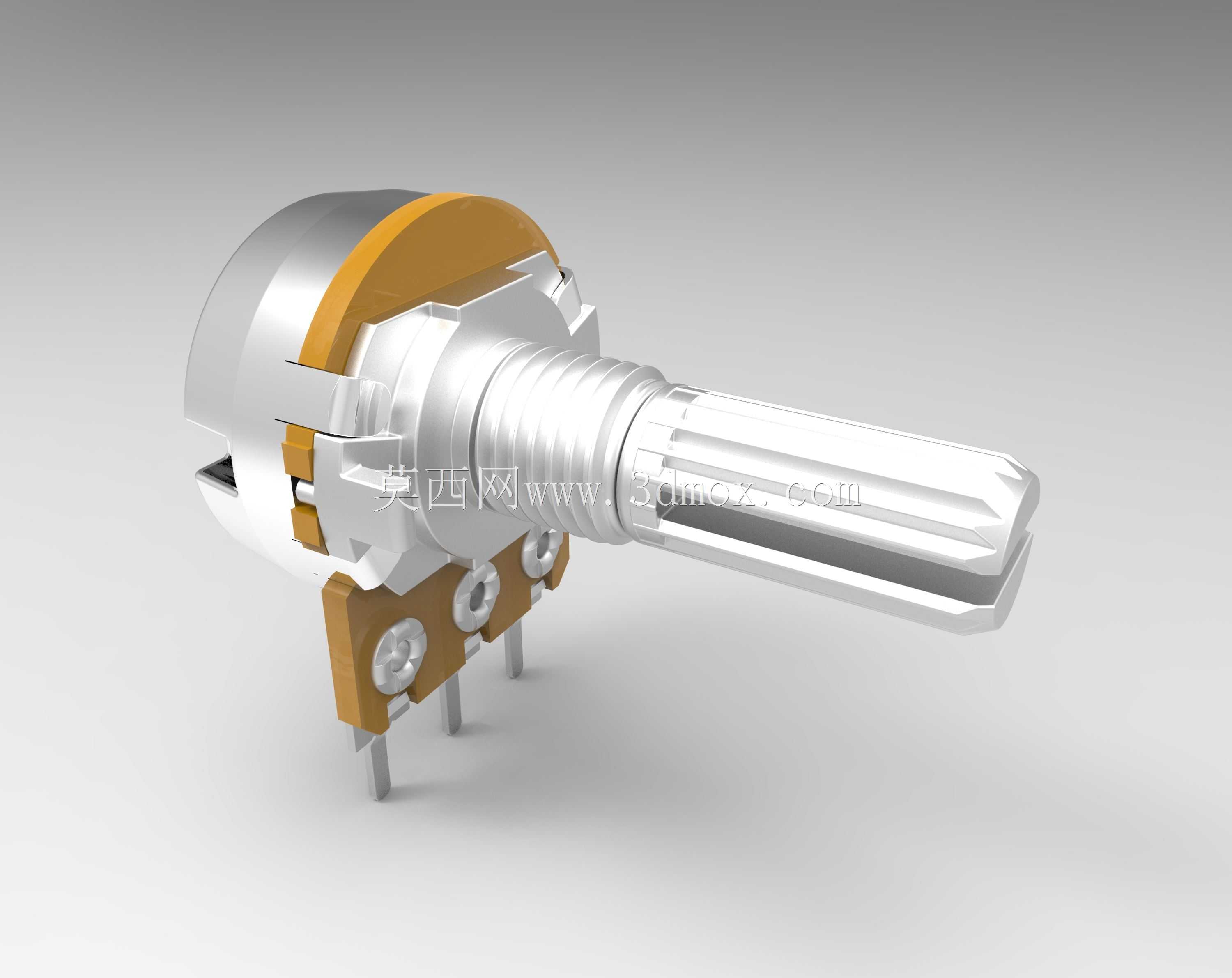

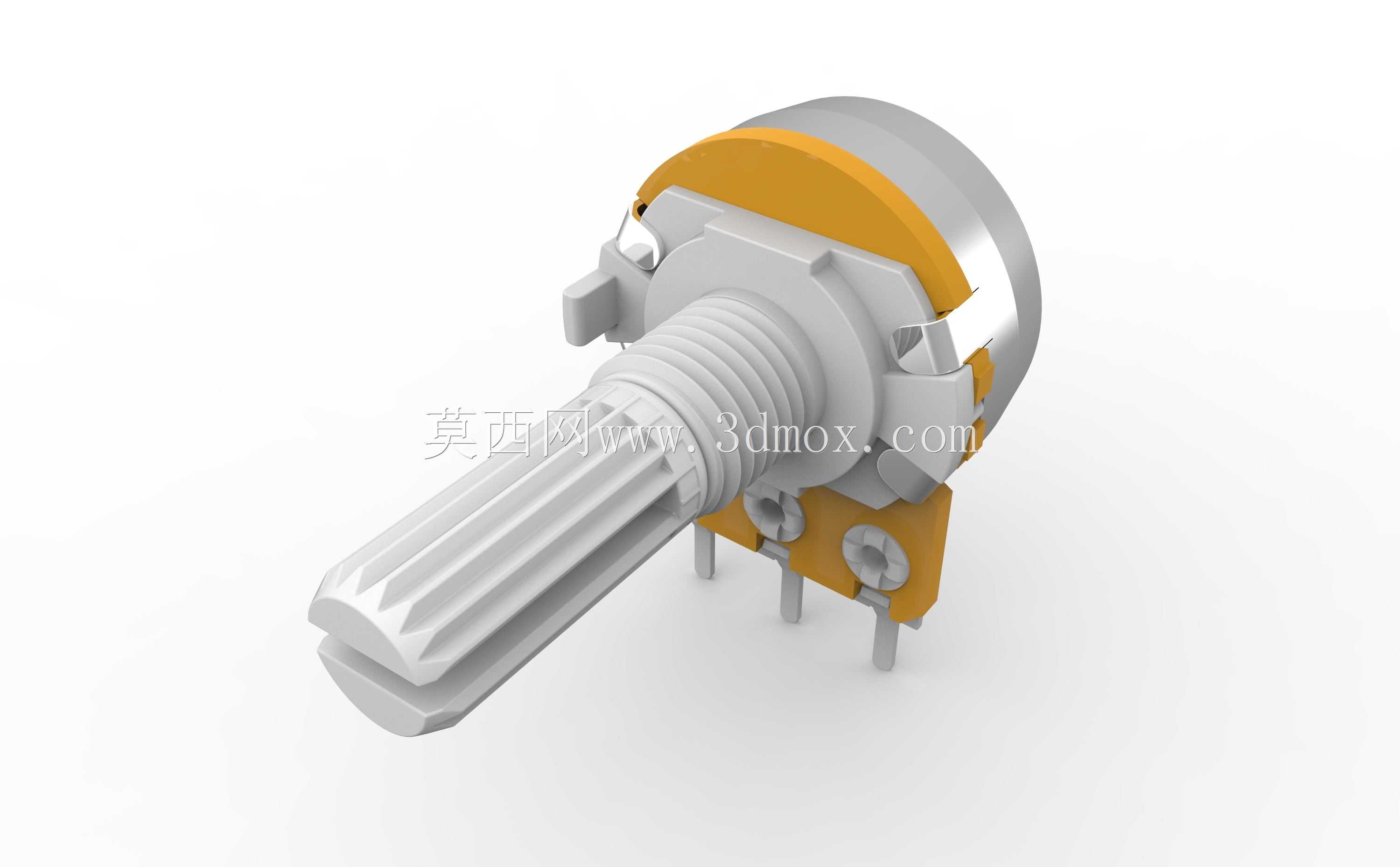

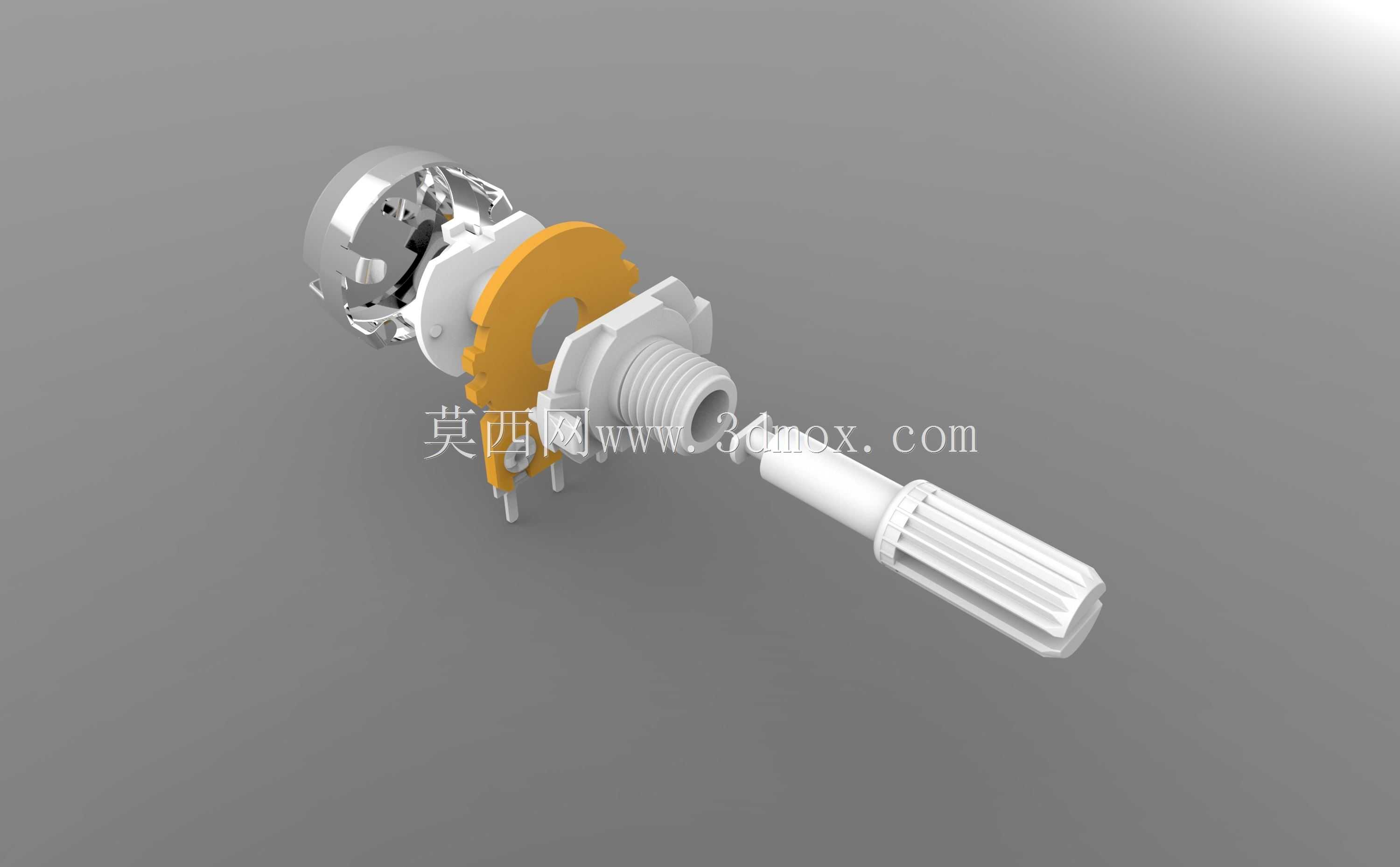

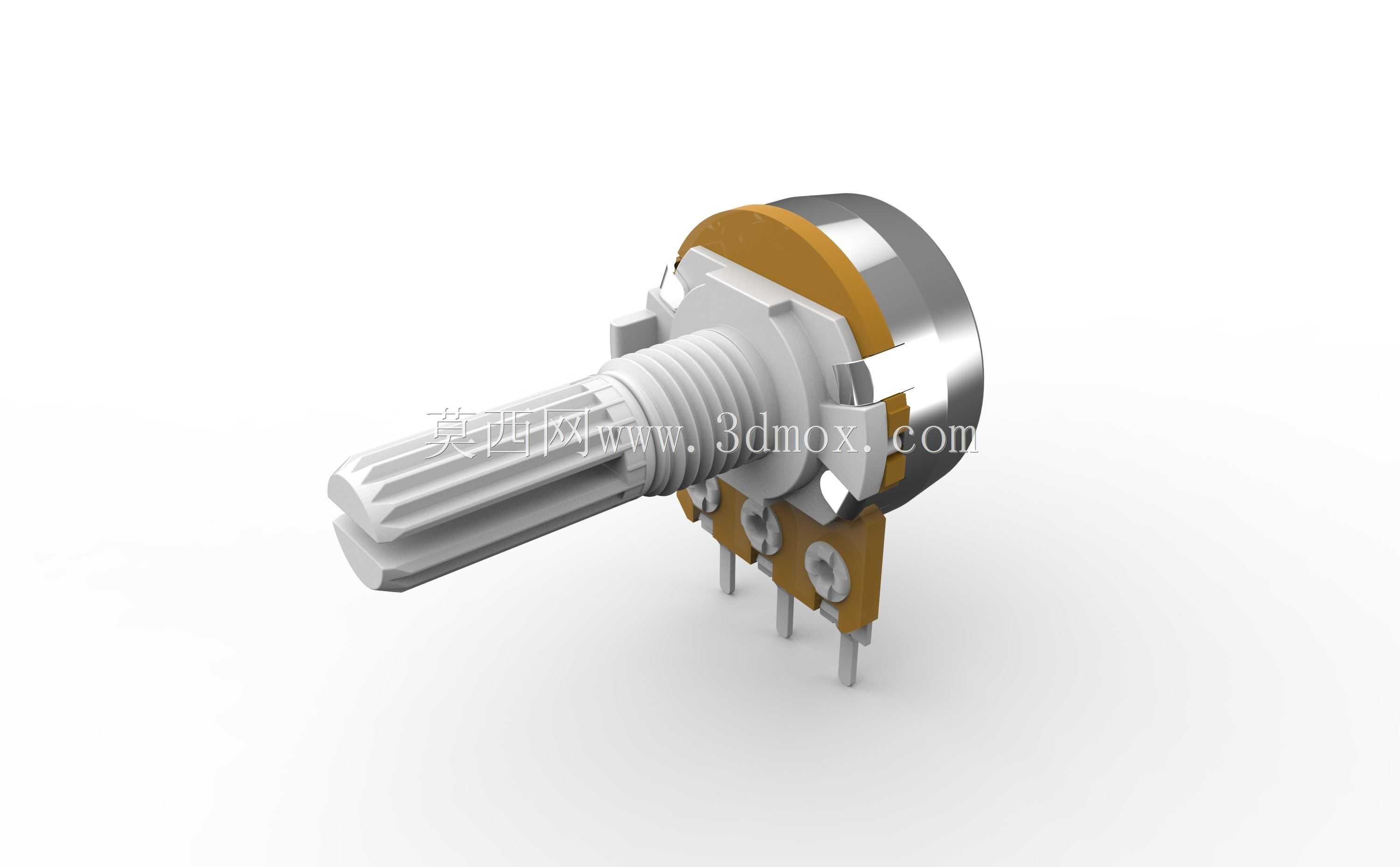

从结构设计的细节来看,这款电位器采用分体式压合结构,主体基座为耐高温酚醛树脂材质,碳膜片直接热压固定在基座内侧,三个引出插脚采用镀锡铜材质,插脚间距符合通用PCB板的孔位设计规范,插脚直径适配常规1.0mm孔径的焊盘,过波峰焊时不会出现引脚松动、焊锡爬锡过高的问题。轴柄部分采用锌合金压铸后镀镍处理,表面做滚花防滑处理,末端的扁位结构适配常见的塑料旋钮安装,旋钮锁紧后不会出现跟转打滑的情况;轴套部分带M7标准细牙螺纹,配套两个六角锁紧螺母与一个防滑垫片,安装时可以根据面板厚度调整锁紧位置,适配0.8mm到5mm厚度的设备面板,安装后轴柄晃动量控制在0.1mm以内,长期旋转操作不会出现基座松动的问题。

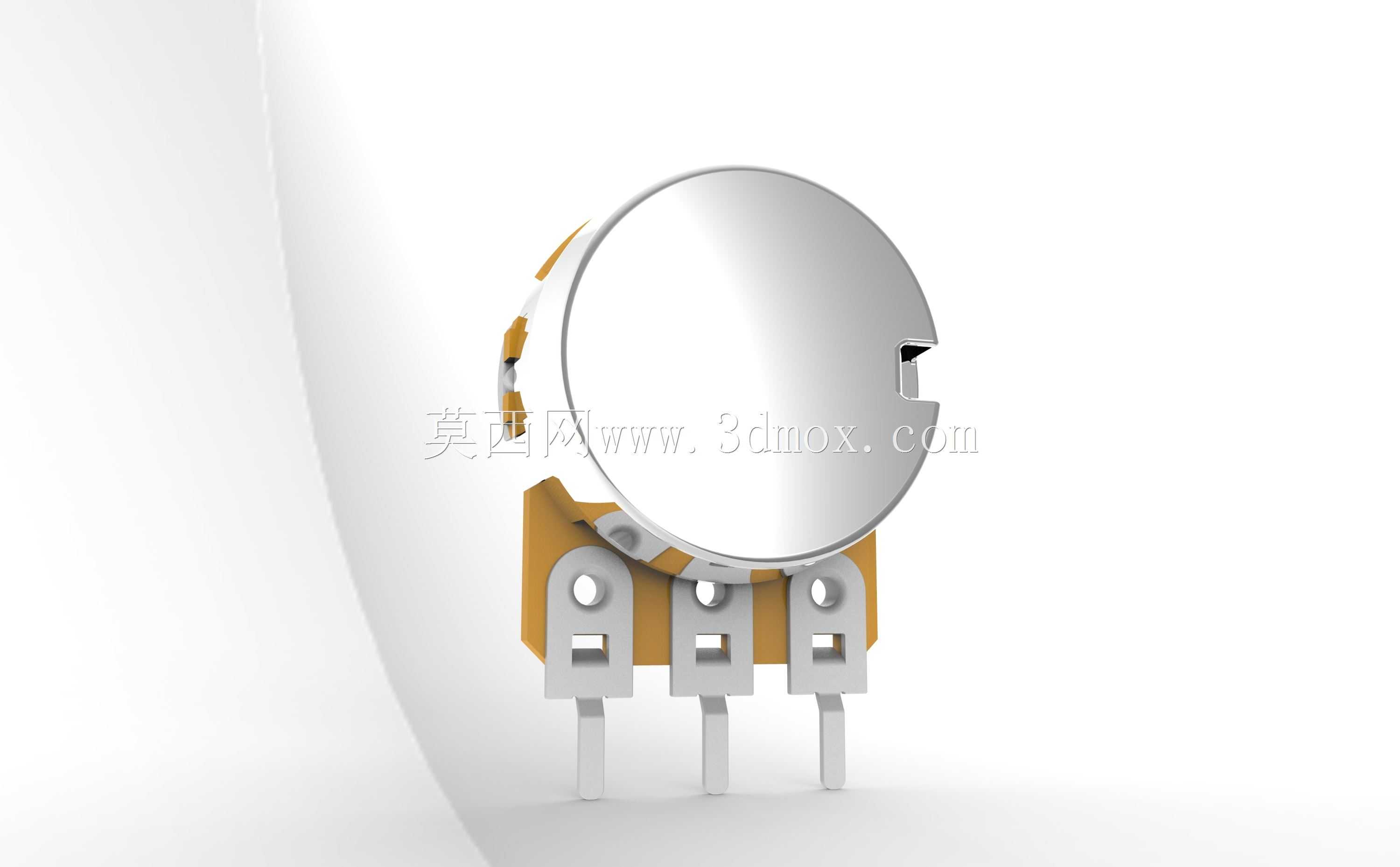

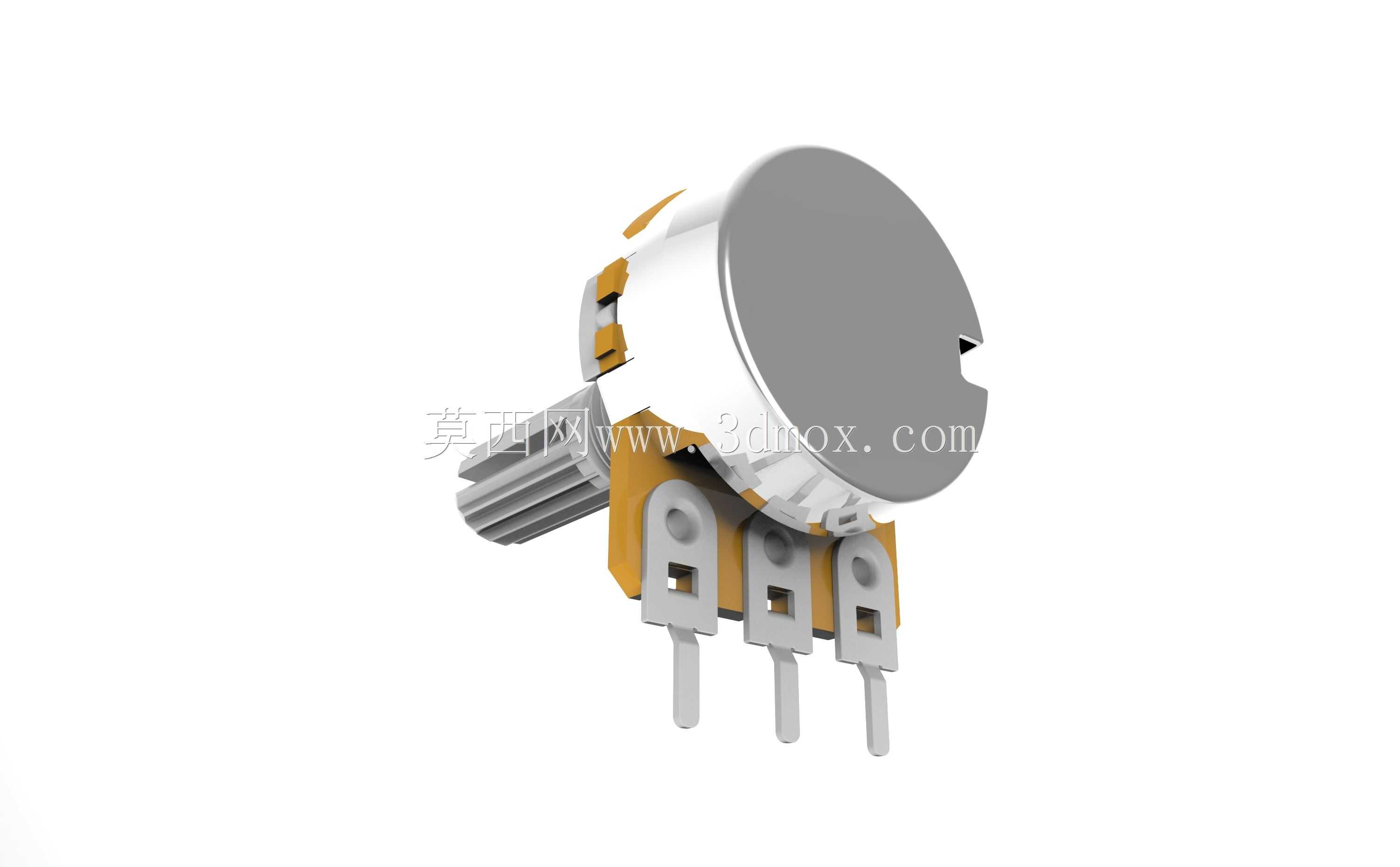

电位器的旋转角度为270度有效调节行程,对应电阻值从0到1K的线性变化,线性精度控制在±5%以内,能够满足绝大多数民用及工业级信号调节的精度需求,碳膜片表面采用耐磨碳浆印刷,正常操作下的旋转寿命可达10000次以上,不会因为长期摩擦出现阻值跳变、接触不良的问题。基座后侧的金属定位卡爪,既可以在生产压合时固定碳膜片与基座的相对位置,也能在PCB焊接时起到辅助限位的作用,避免焊接过程中基座受力转动导致引脚变形。顶部的黄色绝缘挡片采用环氧玻纤材质,隔开金属外壳与内部碳膜回路,避免金属外壳带电引发的电路短路问题,同时也能阻挡外界灰尘、水汽进入电位器内部,提升潮湿环境下的工作稳定性。

从安装边界的尺寸来看,这款电位器主体基座直径为16mm,轴柄总长度为20mm,其中螺纹段长度为10mm,三个引脚呈一字型排列,引脚中心距为5mm,引脚伸出基座底部的长度为8mm,在PCB布局时需要预留直径18mm的安装空间,面板开孔直径为7.2mm,开孔中心到周边结构件的距离需要不小于10mm,预留出锁紧螺母的操作空间。建模过程中对所有配合面做了公差适配,轴柄与轴套的配合间隙控制在0.05mm,既保证转动顺畅,又不会出现径向窜动过大的问题;插脚与基座的配合处做了密封台阶设计,避免焊锡从引脚缝隙渗入电位器内部,影响碳膜片的接触性能。在实际设备装配时,这类电位器通常先从面板外侧穿入安装孔,在面板内侧依次套入防滑垫片、拧紧两个锁紧螺母,固定好电位器主体后再将引脚对准PCB焊盘进行波峰焊或手工焊接,焊接时烙铁温度不能超过350℃,单次焊接时间控制在3秒以内,避免高温传导到内部损坏碳膜层。

不同于大功率线绕电位器,这款1K阻值的WH148电位器额定功率为0.05W,仅适用于小信号回路的调节,不能直接接入功率回路做负载控制,在选型时需要明确回路的工作电流与功率,避免过流导致电位器烧毁。在结构设计验证阶段,建模时还原了所有细节特征,包括轴柄的扁位、螺纹的牙距、引脚的倒角、基座的定位卡槽,能够直接用于设备面板的结构干涉检查、PCB布局的孔位匹配验证,也可以用于装配工艺的模拟演示,帮助结构设计人员在开模或打样前确认所有安装尺寸的匹配度,减少实际打样过程中出现的装配干涉、孔位错位等问题。
