带支架式工业传动滑轮结构设计

在工业传动与物料输送场景中，滑轮是承担载荷传递、运动换向的核心基础部件，这款带一体式安装支架的滑轮结构，可适配轻工输送线、小型起重辅助机构、阀门启闭传动链路等多类工况的安装需求。从实际使用场景来看，这类滑轮既可以作为钢丝绳、传动带的导向承载件，在输送设备的张紧端调整传动带的包角，降低传动过程中的打滑概率，也可在小型手动启闭的阀组结构中，作为拉索的转向支撑，减少拉索与安装基座的摩擦损耗，延长传动链路的维护周期。

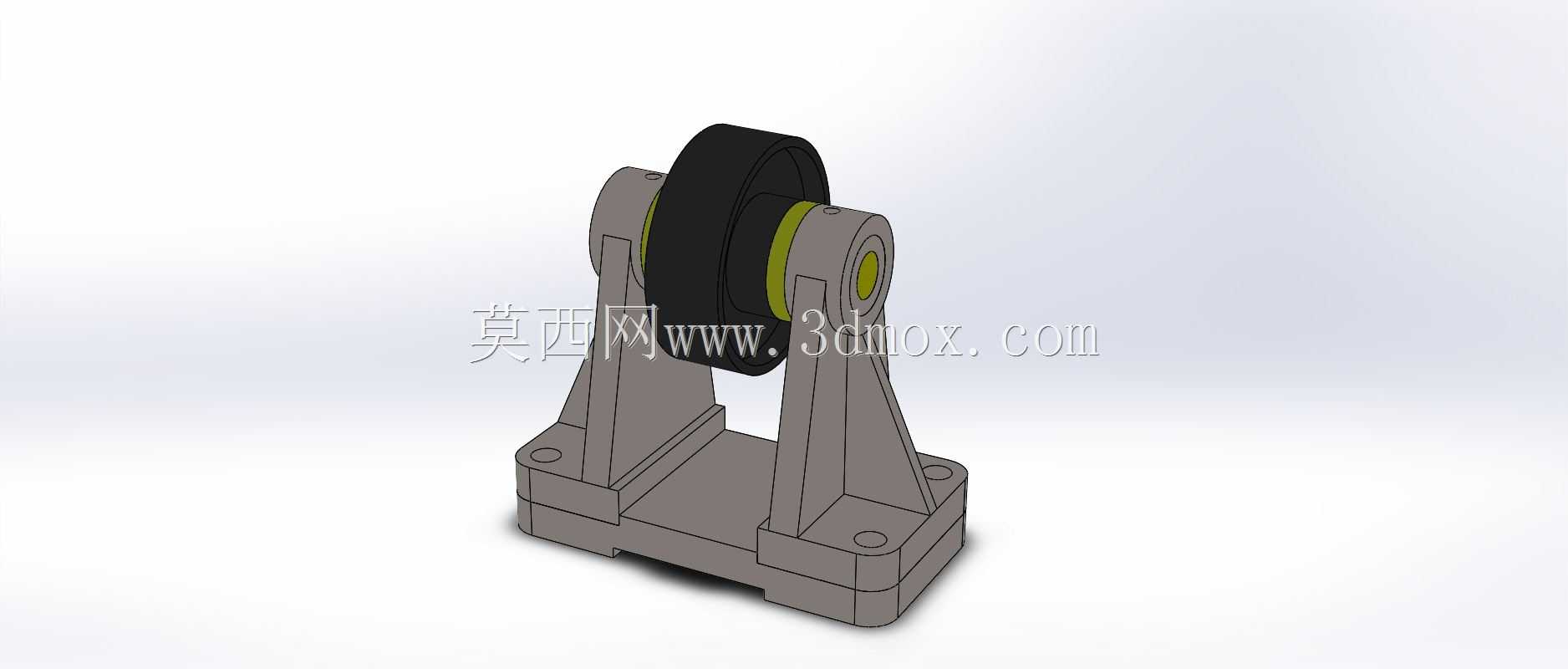

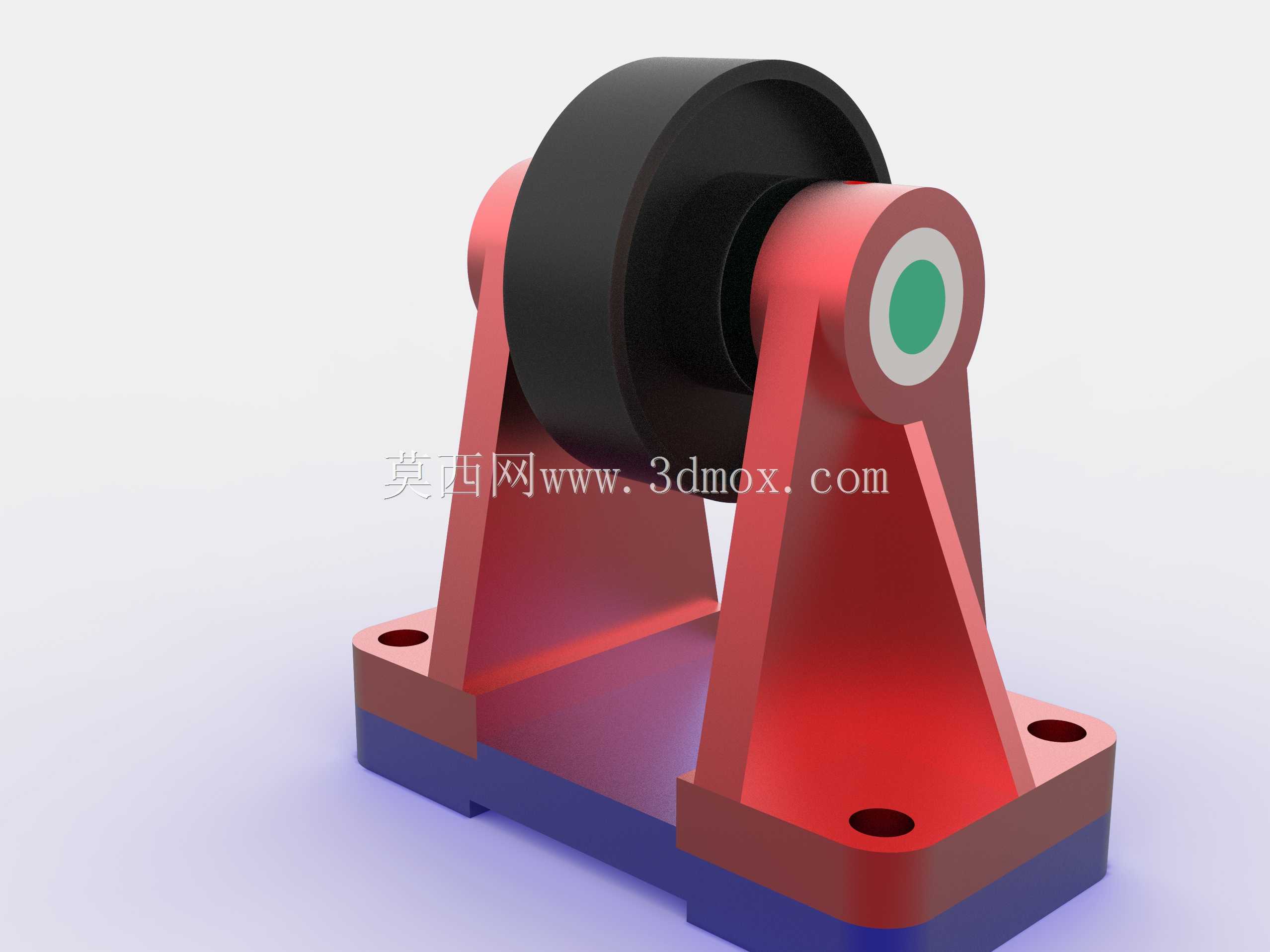

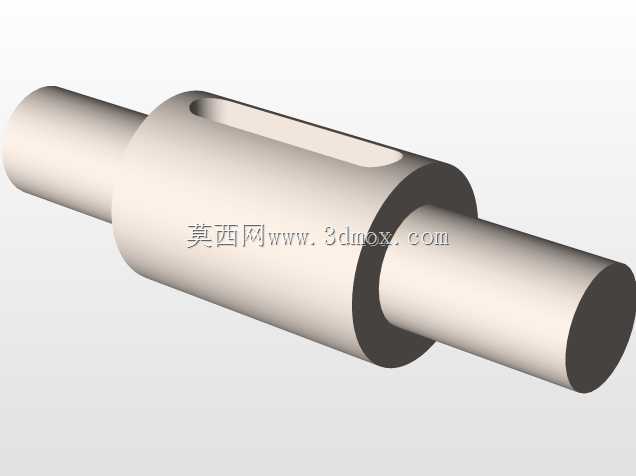

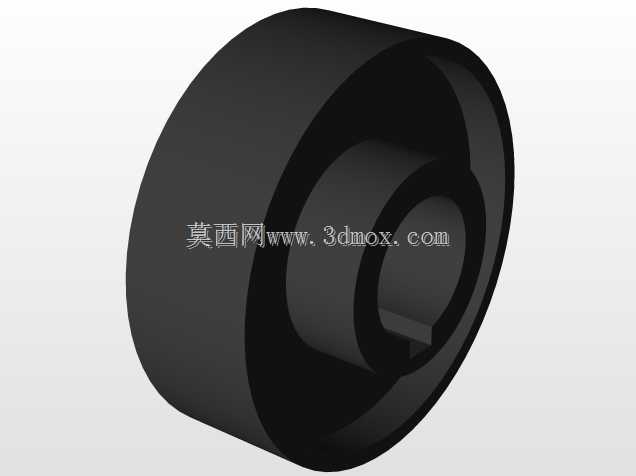

结构设计层面，这款滑轮采用双侧对称支撑的支架结构，区别于单侧悬臂式滑轮的受力缺陷，双侧支撑板可将滚轮承受的径向载荷均匀分散到两侧安装面，避免单侧支撑带来的轴部偏磨问题。滚轮主体采用圆柱面设计，轮面宽度可适配常规直径的圆带、扁传动带以及小直径钢丝绳，轮缘做了微小的圆角过渡，避免传动件在运行过程中出现卡滞、割损的问题。滚轮与中心轴之间预留了标准转动副的安装空间，可根据实际载荷需求选配滑动轴承或者滚动轴承，适配不同转速、不同载荷等级的使用场景。

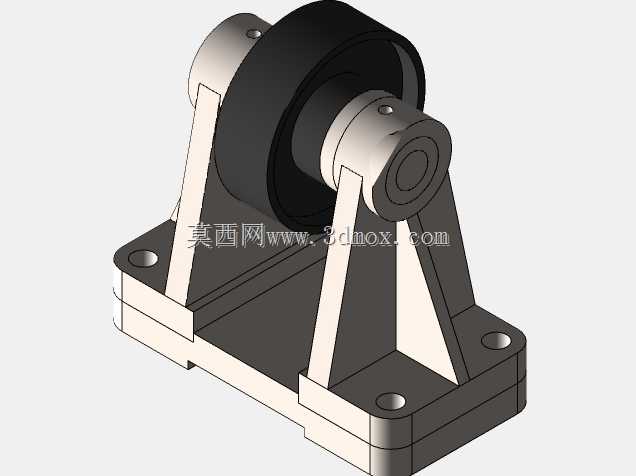

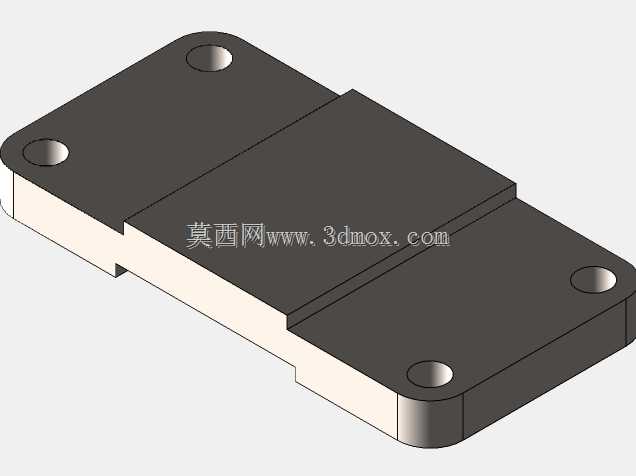

支架部分采用一体式折弯成型的支撑板搭配底部安装底板的结构，两侧支撑板与底板之间通过焊接或者一体铸造成型，保证支撑结构的整体刚性，避免受载后出现支撑板外张变形的问题。底板上预留了四个对称分布的安装孔，孔位间距按照通用安装基准设计，可直接通过螺栓固定在设备的安装基座上，不需要额外加工转接板，降低现场安装的适配成本。支撑板上端的轴孔采用同轴度公差控制，保证中心轴安装后不会出现倾斜，避免滚轮转动过程中出现卡滞、偏磨的问题，轴孔外侧设计了端盖安装位，可加装密封端盖阻挡粉尘、水汽进入转动副内部，适配多粉尘、有少量喷淋的工业车间环境。

从安装边界来看，这款滑轮的整体安装高度控制在常规小型传动部件的适配范围内，底板的长宽尺寸可适配多数设备框架的型材安装面，安装孔的孔径适配常用的内六角螺栓规格，不需要特殊定制紧固件。滚轮的外径尺寸经过传动比核算，在作为导向轮使用时，不会因为轮径过小导致传动件弯折疲劳，也不会因为轮径过大占用过多安装空间。整体结构的重心落在底板安装面的中心区域，安装后不会出现偏载倾覆的问题，即使在设备运行产生振动的工况下，也能保持稳定的固定状态。

实际选型使用时，可根据传动件的运行速度调整轴承的选配方案，低速重载场景下可选用铜基滑动轴承，降低成本同时提升抗冲击能力，中高速场景下选配深沟球轴承，降低转动阻力，减少运行过程中的能耗。支架表面可根据使用环境做对应的表面处理，普通室内干燥环境可采用喷漆处理，潮湿或者有腐蚀介质的环境可采用镀锌或者喷塑处理，提升结构的防锈耐腐蚀能力。滚轮部分可根据接触的传动件材质选择对应的材质，比如接触钢丝绳时可采用钢质轮面提升耐磨性，接触纺织类传动带时可采用包胶轮面提升摩擦力，避免传动打滑。

在结构建模过程中，所有配合面均按照机械设计的公差要求做了对应预留，轴与孔的配合采用基孔制公差，安装孔的位置度公差满足通用安装要求，各部件之间不存在干涉问题，可直接用于工程出图或者运动仿真验证。整体结构没有冗余的设计部件，所有结构特征都服务于载荷传递与安装固定的核心功能，在保证结构强度的前提下尽可能控制整体重量，减少安装基座的承载负担。
