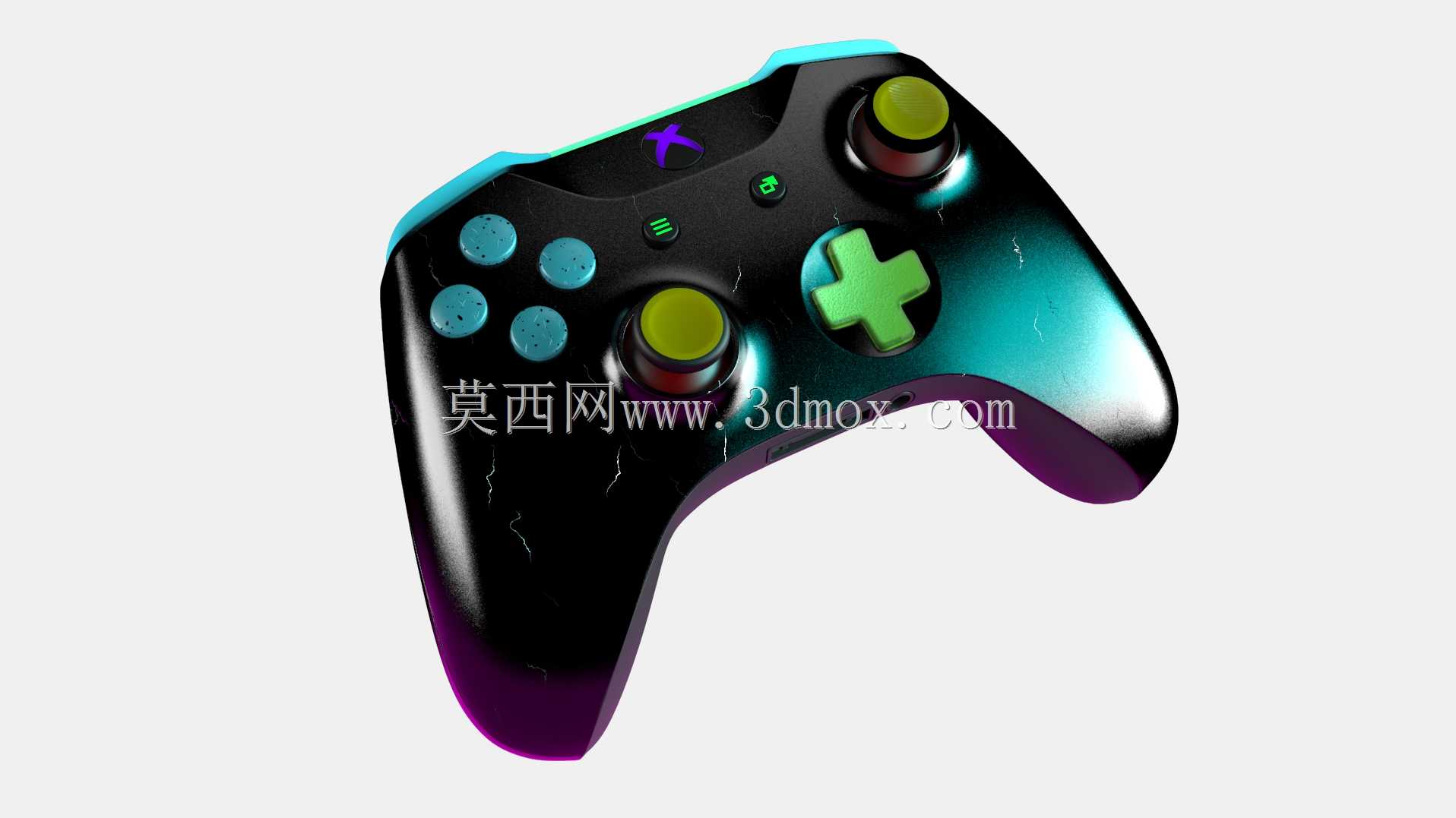

电竞手柄外观结构三维设计方案

　　这款手柄的结构设计首先围绕长时间握持的人机工程需求展开，握把部分采用非对称曲面收腰设计，对应手掌自然弯曲时的大鱼际、小鱼际贴合弧度，边缘做了R3-R8不等的圆角过渡，避免长时间握持时的硌手感，握把外侧的渐变曲面从握持区向按键区平滑抬升，让拇指自然落在摇杆与功能按键的操作范围内，无需刻意调整手腕角度即可覆盖所有操作区域。从功能布局来看，左侧十字方向键采用凸起式分体结构，按键边缘做0.5mm的倒角处理，按压行程控制在1.2mm，触发压力设定为60g，兼顾方向输入的精准度与连续操作的反馈感；左右双摇杆采用凹面橡胶帽设计，帽体表面做均匀的防滑纹理处理，摇杆的倾斜角度最大可达18度，中心复位精度控制在0.1度以内，满足3D游戏视角调整、载具操控等场景下的微操作需求。

　　右侧四个动作按键采用圆形凸起布局，按键间距设定为8mm，避免误触的同时保证拇指快速切换按键时的移动距离最短，每个按键的按压反馈做了差异化调校，确认类按键触发压力略高于功能切换键，让用户无需目视即可通过触感区分按键功能。正面中间位置设置了小型功能指示灯与配对按键，指示灯采用柔光漫射设计，避免强光直射眼部造成视觉干扰，配对按键做内凹处理，防止日常握持时误触发。手柄的肩键部分采用阶梯式分层设计，上层肩键为轻触式按键，对应游戏中的菜单、视角切换等高频轻操作，下层扳机键采用大弧度曲面设计，贴合食指自然弯曲的形态，扳机行程达到8mm，带有线性压力感应结构，可根据按压深度输出0-100%的控制信号，适配赛车类游戏的油门刹车控制、射击类游戏的蓄力射击等操作需求。

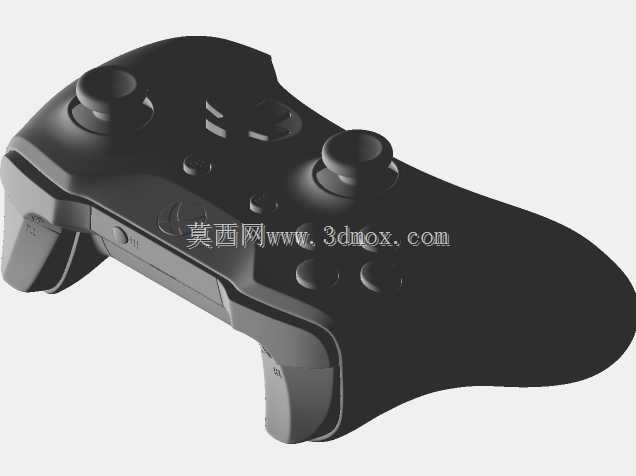

　　从结构装配角度来看，手柄外壳采用上下壳扣合加螺丝固定的结构，螺丝孔全部隐藏在握把底部的防滑胶垫下方，保证外观面的完整性，内部预留了电池仓、主控电路板、振动马达的安装空间，振动马达分别设置在左右握把的空腔内，工作时的振感可直接传递到握持区域，同时不会对按键、摇杆的结构精度造成影响。外壳表面做了多层涂装处理，握持区域做细磨砂纹理，提升握持摩擦力，避免手汗较多时出现打滑情况，按键区域做半高光处理，与握持区形成质感区分，同时便于清理表面污渍。

　　整体外形的最大宽度为155mm，最大高度为110mm，握把处的最大厚度为62mm，整体重量控制在280g左右，适配绝大多数成年用户的手掌尺寸，无论是桌面放置使用还是躺卧握持使用，都不会因为尺寸或重量问题造成额外的手部负担。在实际应用场景中，这款手柄可适配PC、游戏主机等多类平台，除了常规的游戏娱乐场景外，也可用于工业虚拟仿真培训、数字孪生系统的交互操控，通过自定义按键映射，可实现虚拟设备的参数调整、视角漫游、操作指令输入等功能，非对称的摇杆与按键布局也能降低长时间交互操作的手部疲劳度。设计过程中针对不同手型的用户做了多轮握持测试，调整了握把的张开角度与按键的高度差，确保从手掌长度160mm到200mm的用户都能获得舒适的握持体验，所有外露的结构缝隙控制在0.1mm以内，既避免灰尘进入壳体内部，也保证了外观的精致感。
