内置压电发电结构的自供电鞋垫设计

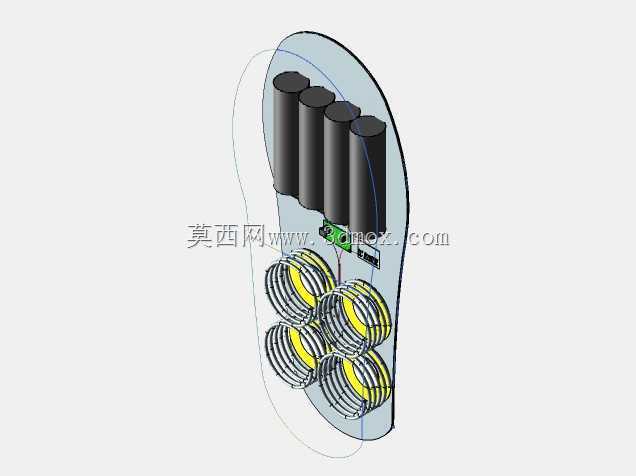

　　日常穿戴场景中，足部在行走、跑动过程中会持续产生周期性的压应力，这类机械能往往直接耗散在鞋底与地面的接触过程中，压电鞋垫的核心设计逻辑，就是通过合理排布压电换能单元，将这部分被浪费的机械能转化为可利用的电能，为小型可穿戴电子设备提供持续的电力补充。从结构布局来看，整个鞋垫的轮廓完全贴合人体足底的生理曲面，足弓位置预留了足够的避让空间，避免穿戴过程中出现硌脚、顶足弓的不适感，足跟与前掌这两个行走过程中受力峰值最高的区域，集中排布了多组圆盘状压电换能组件，每组换能组件都采用叠层压电陶瓷搭配弹性支撑结构的设计，既能保证受压时压电陶瓷产生足够的形变输出电能，又能通过弹性结构吸收部分冲击，避免压电陶瓷因瞬间过载出现碎裂失效。

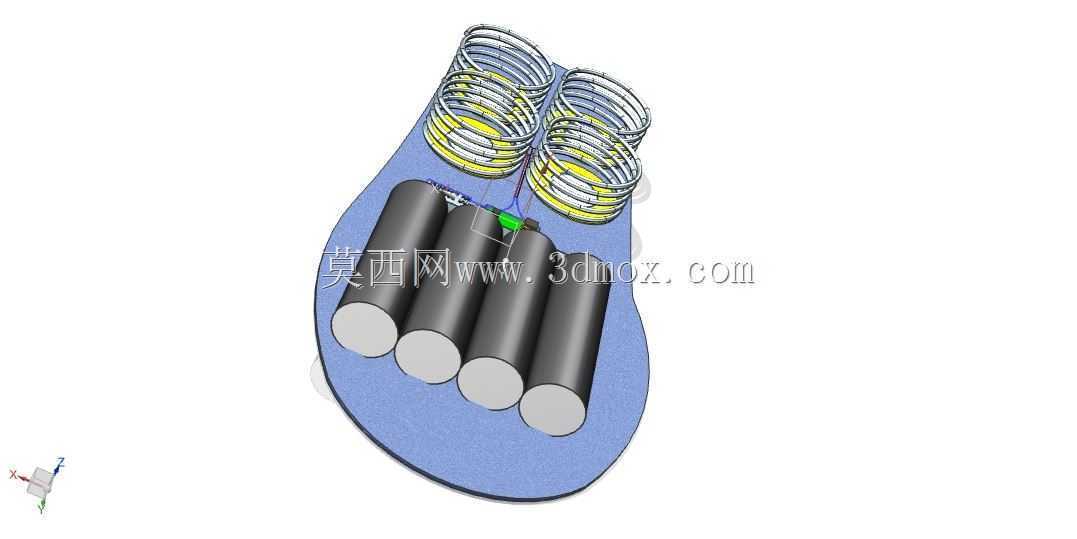

　　在足弓的非主要受力区域，排布了圆柱状的储能电容模块与整流电路模块，这个位置在行走过程中形变幅度极小，不会因为足部弯折对电路元件造成反复弯折疲劳，同时模块的整体厚度控制在鞋垫的总厚度范围内，不会出现局部凸起影响穿戴体验的问题。布线采用沿鞋垫边缘内嵌走线的方式，所有导线都埋设在鞋垫的夹层结构中，既避免了走线被反复踩踏出现绝缘层破损，也不会因为导线外露影响鞋垫的整体平整度。从实际应用场景出发，这类压电发电结构可以适配户外徒步、日常通勤、长距离行走等多种场景，输出的电能经过整流稳压后，可以直接为智能手环、足部姿态传感器、定位模块等小型低功耗电子设备供电，无需额外更换电池，也能摆脱外接充电线的束缚。

　　设计过程中需要重点考虑几个安装边界问题：首先是所有内置元件的总厚度不能超过鞋垫夹层的预留厚度，常规日常穿戴的鞋垫总厚度一般控制在8-12mm区间，因此压电换能单元的厚度、储能模块的直径与高度都需要严格匹配这个尺寸边界，元件表面需要包裹柔性缓冲层，避免硬质元件直接接触足底皮肤造成压痕；其次是整个结构的弯折性能需要匹配足部行走时的弯折规律，前掌跖趾关节对应的位置不能布置硬质元件，要预留出足够的柔性弯折区域，保证行走时鞋垫可以跟随足部自然弯折，不会出现卡脚、阻碍步态的问题；另外还要考虑元件的固定方式，所有压电单元、电路模块都需要通过粘接或者内嵌卡槽固定在鞋垫的上下层基材之间，避免长期行走过程中元件出现移位，导致局部凸起或者电路接触不良。从功能特性来看，每组压电换能单元的输出特性都经过匹配设计，多组单元采用串并联结合的接线方式，保证在不同步频、不同体重的使用者踩踏下，都能输出稳定的电压范围，整流电路模块集成了过压保护功能，避免瞬间大压力下输出电压过高损坏后端连接的电子设备。储能模块选用低自放电的圆柱型电容，能够将行走过程中产生的零散电能收集存储起来，在需要供电时稳定输出，不会因为行走间隙的无压力状态出现供电中断。整个结构的重量控制也经过优化，所有内置元件的总重量控制在整只鞋垫重量的30%以内，不会因为增加发电结构导致鞋垫过重，增加穿戴者的行走负担。

　　在基材选择上，鞋垫的上下表层采用耐磨防滑的柔性材料，中间夹层采用硬度适中的支撑材料，既可以为内置的电子元件提供足够的支撑保护，又能保证整体的穿戴舒适度，不会因为内置硬质元件让鞋垫整体过硬，失去普通鞋垫的缓冲、支撑功能。设计过程中还需要考虑防水密封的问题，所有电子元件与接线位置都做了密封处理，避免日常穿戴过程中脚汗、意外溅水渗入电路造成短路，提升结构的使用寿命。不同于普通的功能鞋垫，这款压电结构的设计没有牺牲鞋垫本身的穿戴属性，所有功能结构都内嵌在鞋垫的常规厚度空间内，从外观上看和普通的缓冲鞋垫没有明显区别，不会因为附加发电功能影响日常穿戴的适配性，可以适配绝大多数日常鞋款的内部空间，不需要对鞋款做额外的改造就能直接使用。在换能单元的排布上，特意避开了足底的压力敏感点，所有硬质元件的位置都对应足底肌肉组织较厚的区域，即使长时间穿戴行走，也不会出现局部压痛的问题。电路模块的布局还预留了扩展接口，可以根据不同的使用需求外接不同的小型传感模块，比如足部压力监测传感器、温度传感器等，拓展更多的可穿戴监测功能，不需要额外改动鞋垫的主体结构。
