四缸发动机排气歧管结构设计

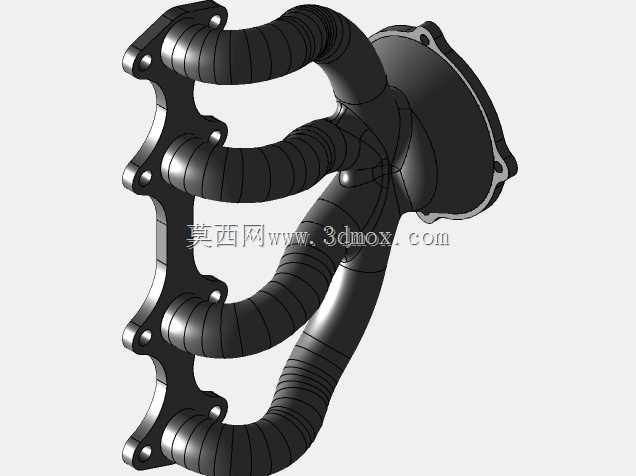

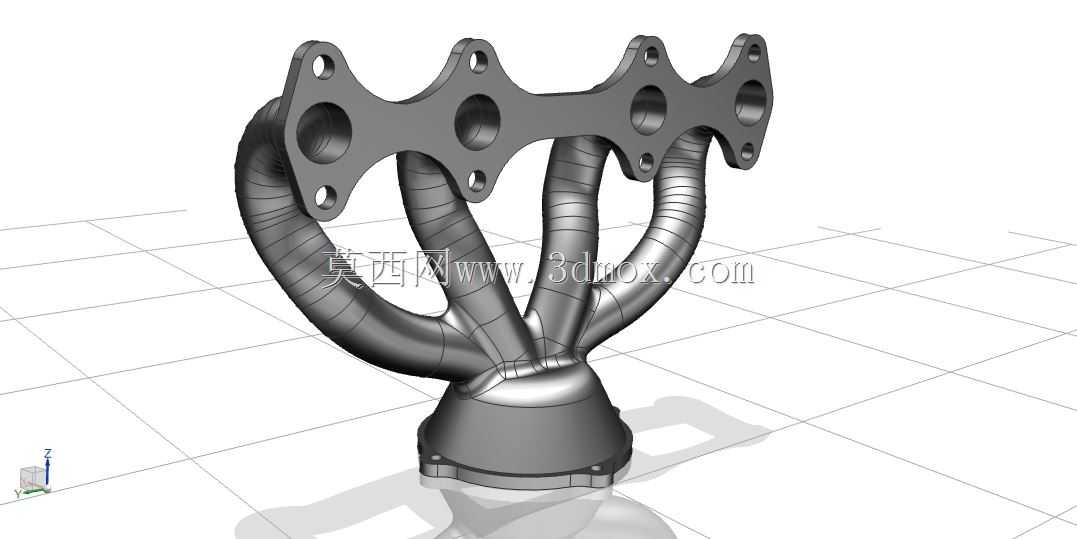

　　这款排气歧管是直列四缸内燃机排气系统的核心导流部件，主要作用是将四个气缸燃烧后排出的高温高压废气有序汇集，导入下游的三元催化器、排气消声总成，最终完成废气的排放输出，在乘用车、小型工程机械搭载的四冲程汽油、柴油动力单元中都有广泛应用。从结构设计来看，四个独立的进气支管分别对应发动机缸盖的四个排气道口，支管采用等长渐变曲率的弯曲走向，这种设计并非单纯为了外形流畅，核心是平衡各缸的排气背压，避免相邻气缸排气时产生气流干涉，保证各缸排气阻力一致，让发动机在不同转速区间的排气效率更稳定，减少泵气损失，对动力输出的平顺性有直接影响。

　　支管的管壁采用等壁厚设计，壁厚取值兼顾了高温工况下的结构强度与热容量控制，既可以承受排气冲程中800-900℃的持续高温废气冲刷，也不会因为壁厚过大导致歧管整体重量超标，同时能缩短冷启动后歧管达到工作温度的时间，帮助下游三元催化器快速起燃，降低冷机阶段的污染物排放。安装端的设计完全匹配发动机缸盖的安装边界，进气侧的连接法兰采用整体式铣削成型结构，法兰上的四个螺栓安装孔位置度公差控制在±0.1mm以内，保证安装时四个支管的端口能与缸盖排气道口完全对齐，不会出现错位导致的排气泄漏；法兰与缸盖贴合的平面平面度公差控制在0.05mm以内，配合金属密封垫片可以实现高温工况下的可靠密封，避免废气泄漏引发的舱内异味、周边部件过热老化问题。出气端采用圆形法兰结构，对接下游排气前段管路，法兰上的安装凸耳采用对称布置，方便装配时的角度调整，同时保证连接后的管路受力均匀，不会因为发动机运行的振动出现连接松动。支管的弯曲段采用了圆滑过渡的曲率设计，没有出现直角弯折或者截面突变的结构，这种设计可以大幅降低废气在管路内的流动阻力，减少排气紊流的产生，降低排气噪音，同时避免气流在管路内形成局部涡流导致的热量集中，减少歧管局部热应力过高引发的开裂风险。

　　从安装边界来看，这款歧管的整体轮廓完全避让了发动机舱内的周边部件，比如点火线圈、机油尺套管、冷却液管路等，支管与周边部件的最小间隙预留了15mm以上的安全距离，既可以避免歧管的高温直接烘烤周边的橡胶、塑料部件，也给装配操作预留了足够的扳手空间，不需要额外拆卸周边部件就能完成歧管的拆装维护。在结构细节上，四个支管之间设置了局部的连接加强筋，这些加强筋并非满焊连接，而是采用分段式的连接结构，既可以提升歧管整体的结构刚度，减少发动机运行时歧管的振动幅度，降低共振引发的疲劳开裂风险，也可以给歧管受热膨胀预留足够的变形空间，避免热胀冷缩产生的内应力集中在法兰连接位置，导致密封失效。

　　这款歧管的流道内壁做了顺滑过渡处理，没有建模留下的台阶或者棱角，可以减少废气中的颗粒物在管壁的附着积碳，长期使用后不会因为积碳堆积导致流道截面变小、排气阻力上升，能在全生命周期内维持稳定的排气效率。对于结构设计从业者来说，这类排气歧管的建模核心难点在于平衡流道曲率、结构强度、安装边界三者的关系，既不能为了追求等长流道过度增加歧管的整体尺寸，导致无法在发动机舱内布置，也不能为了压缩尺寸采用过小的弯曲半径，导致排气阻力陡增；同时还要充分考虑高温工况下的热变形问题，避免刚性约束过多导致的热应力失效。在实际选型匹配时，这类歧管需要和发动机的排量、标定功率、气门正时参数匹配，不同排量的发动机对应的歧管流道直径、弯曲曲率都有对应的设计区间，流道过粗会导致低转速区间排气流速过低，影响排气脉冲效应的利用，降低低扭输出，流道过细则会导致高转速区间排气不畅，限制发动机的最大功率输出。
