自行车车灯金属安装固定支架结构设计

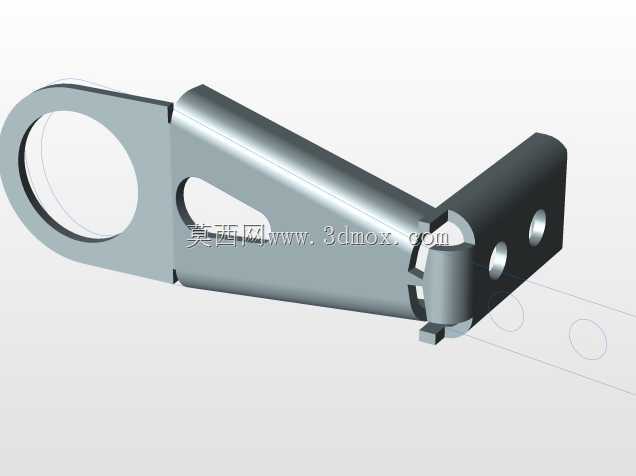

　　日常通勤、户外骑行场景中，车灯的安装可靠性直接影响夜间骑行安全，这款金属安装支架正是为解决车灯安装适配性、抗振稳定性问题设计的承载构件。从结构功能来看，支架一端的大尺寸环形抱箍结构，用于适配自行车车把、前叉等圆管部位的安装，环形开口处预留的装配间隙可适配一定公差范围内的管径，安装时通过紧固件收紧抱箍即可完成与车体的固定，无需在车体上额外打孔，避免破坏原车结构完整性。

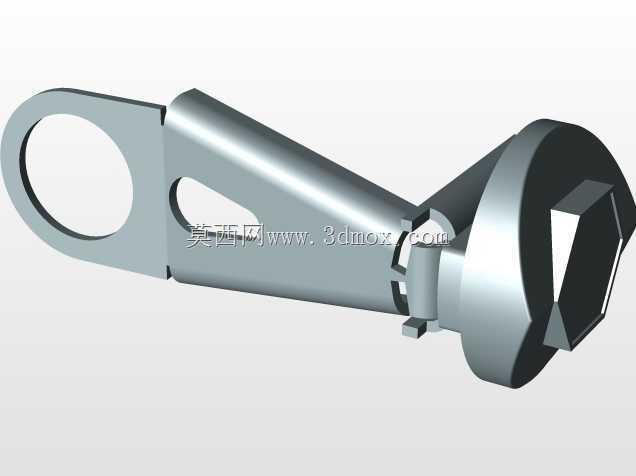

　　支架中段采用带减重孔的斜向支撑臂设计，斜向的力传导路径可将车灯端受到的振动、冲击载荷均匀分散到抱箍安装端，避免应力集中导致的支架断裂；中段开设的长圆形减重孔在不降低结构刚性的前提下，有效减少了构件自身重量，降低骑行过程中的额外负载，同时长圆孔也可作为走线孔位，方便车灯供电线路的规整固定，避免线路外露被剐蹭拉扯。支架另一端的U型夹装结构是车灯的安装位，夹座上开设的两个同轴圆孔用于穿装固定螺丝，可适配带对应安装孔位的自行车灯主体，U型槽的开口尺寸匹配常规车灯安装座的厚度，装配时将灯座卡入槽内穿入螺丝锁紧即可，夹装结构的接触面做了平面度处理，保证安装后车灯不会出现晃动偏移，同时预留的角度调整余量可让使用者根据骑行需求调整车灯照射角度，满足不同路况下的照明角度需求。

　　从设计思路层面，整个支架采用一体化钣金折弯成型工艺，减少了焊接、拼接工序带来的装配误差，构件的弯折处均做了圆角过渡处理，避免应力集中的同时也防止尖锐边角划伤安装人员或骑行者。安装边界方面，抱箍端的内径适配常规22-32mm直径的自行车圆管构件，基本覆盖市面主流通勤车、山地车、公路车的车把、前叉安装管径；支撑臂的长度控制在合理范围，既保证车灯安装后不会过于靠前影响车把转向，也不会过于靠后被车把配件遮挡照明范围；夹装端的U型槽宽度适配10-15mm厚度的车灯安装座，两个安装孔的孔距符合常规骑行灯具的通用安装尺寸，具备较好的配件互换性。

　　实际使用过程中，金属材质的支架相比塑料支架具备更好的抗老化、抗冲击性能，长期暴露在户外日晒雨淋环境下不会出现脆化断裂问题，骑行过程中经过颠簸路面时，支架的刚性结构可保证车灯照射方向不会发生偏移，避免照明角度偏移带来的安全隐患。结构细节上，支架所有的安装孔位均做了去毛刺处理，穿装螺丝时不会出现卡滞，孔位的公差控制在合理范围，既保证安装时的对位便利性，也不会因间隙过大导致装配后出现旷量。支撑臂的斜向角度经过反复校核，安装后车灯的照射中心可落在骑行者前方5-10米的路面区域，符合夜间骑行的照明视野需求，无需额外加装角度调整垫片即可满足基础使用要求。
