山地风格休闲自行车结构三维建模

日常做结构建模练手的时候，总想着跳出标准化工业项目的条条框框，做个完全从功能逻辑出发、没有冗余设计的代步类产品模型，这次的山地风格自行车就是顺着这个思路搭起来的。做之前先捋清楚实际使用场景的核心需求：这类车型主要面向城市非铺装路面通勤、近郊轻度越野骑行的使用场景，不需要专业速降车的超长减震行程和超高强度冗余，也不用做公路车那么激进的骑行几何，要兼顾日常推行、停放的便利性，还有骑行时候的操控灵活性。

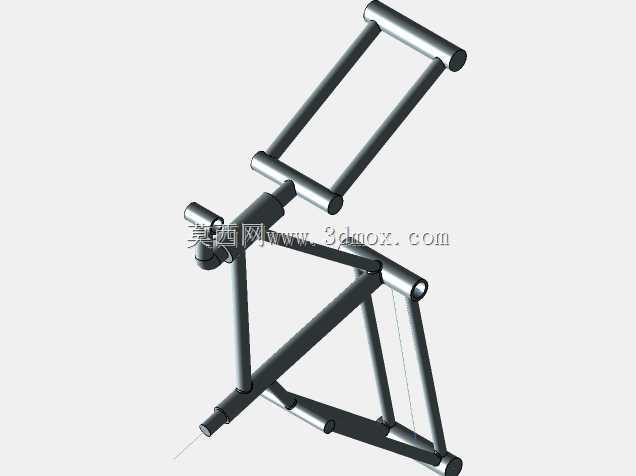

先从车架的核心尺寸边界定起，整体轮距控制在1080mm左右，这个长度既能保证高速骑行的时候车身不会发飘，过弯的时候重心转移足够顺畅，也不会因为轴距太长，在小区、楼道这类狭窄空间挪车、转弯的时候卡滞。立管角度取73度，这个角度是兼顾踩踏发力效率和长时间骑行腰部舒适度的折中值，坐管预留150mm的调节行程，适配160cm到185cm身高的骑行者，不用单独做不同尺码的车架变体，练手模型里这个冗余度足够覆盖多数使用场景。前叉预留100mm的减震行程，对应轻度越野时候的路面颠簸过滤，不会因为行程太长导致爬坡的时候卸力太多，也不会因为行程太短，压过井盖、碎石路的时候震手。

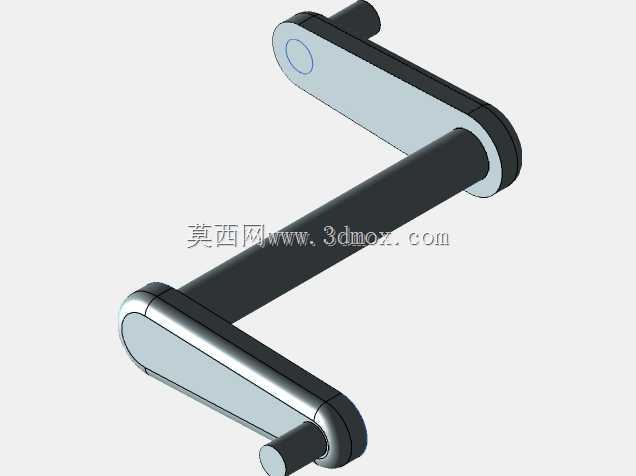

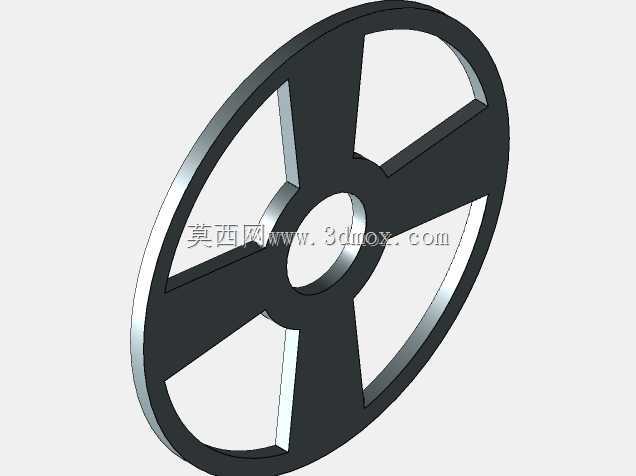

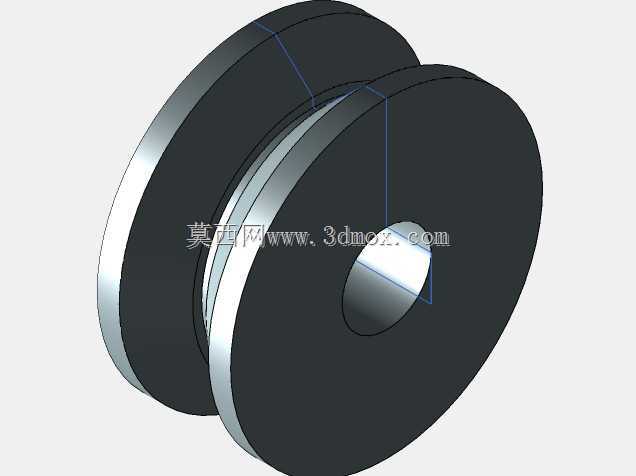

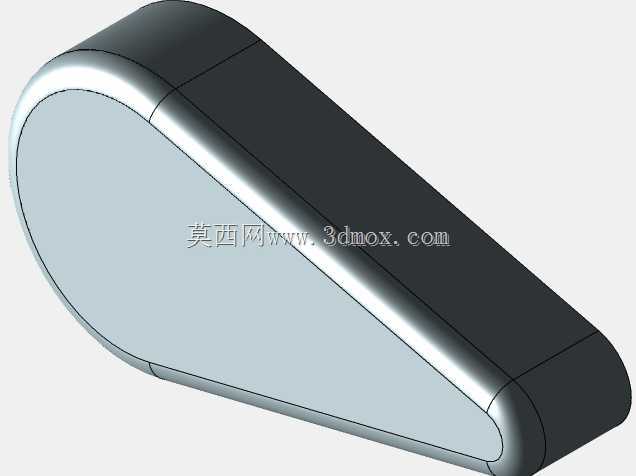

传动部分的结构完全按照实际骑行的受力逻辑搭建，牙盘采用单盘设计，盘片直径170mm，对应日常通勤最常用的齿比范围，不用做前拨的复杂变速结构，减少后期维护的麻烦，也能降低整车重量。飞轮做了8片不同齿比的片体，搭配后拨的张紧结构，模拟实际变速时候的链条张紧度变化，链条的每一节链接都做了铰接约束，建模的时候特意核对了链节和牙盘、飞轮齿形的啮合间隙，保证转动的时候不会出现卡齿、跳链的干涉问题。曲柄长度取170mm，这个长度是多数民用山地车的通用尺寸，踩踏时候的力臂长度刚好适配普通人的腿部发力区间，不会因为曲柄太长导致转弯的时候脚踏蹭地面，也不会因为太短导致踩踏发力效率低。

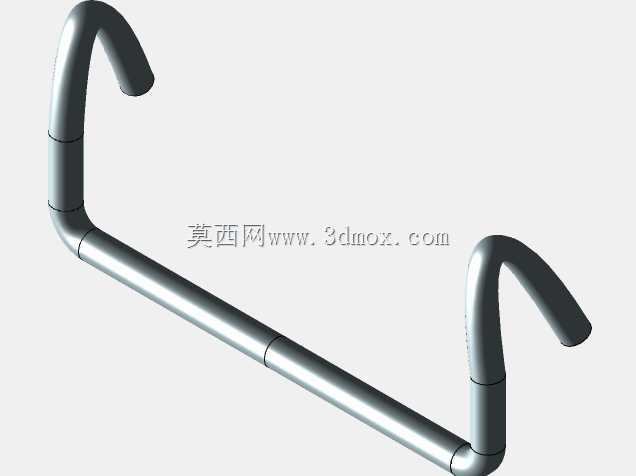

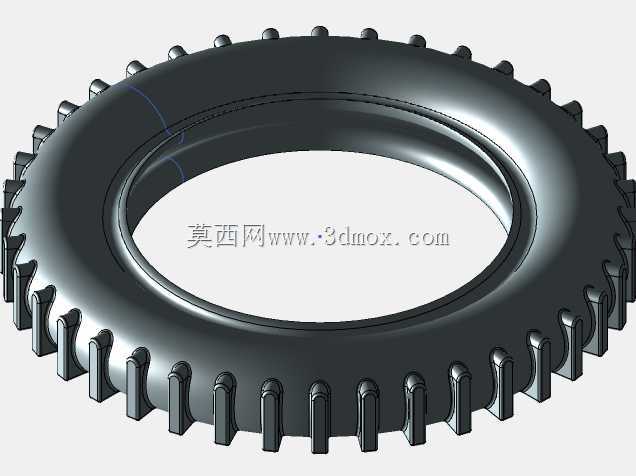

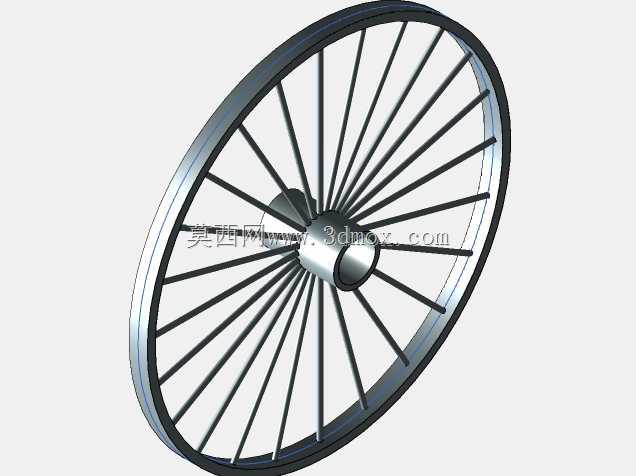

行走部分的轮组直径取26英寸标准山地车轮径，轮胎表面做了块状防滑胎纹，胎纹深度3mm，对应非铺装路面的抓地力需求，轮圈和辐条的排布按照常规32孔交叉编法做结构还原，每根辐条的张紧方向都和实际编圈逻辑一致，不是简单的阵列凑数。车把宽度取620mm，这个宽度在林间小路穿行的时候不会因为太宽刮到两侧障碍物，也不会因为太窄导致操控的时候转向过于灵敏不好控制，把套位置做了轻微的后掠角度，符合骑行时候手腕的自然摆放姿态，长时间握把不会手腕酸痛。刹车结构采用碟刹设计，前后碟片直径160mm，卡钳的安装座直接做在后叉和前叉腿的预留位置上，安装孔位的间距按照通用碟刹卡钳的标准尺寸设定，实际生产中可以直接适配市售的主流碟刹配件，不用重新打孔改位。

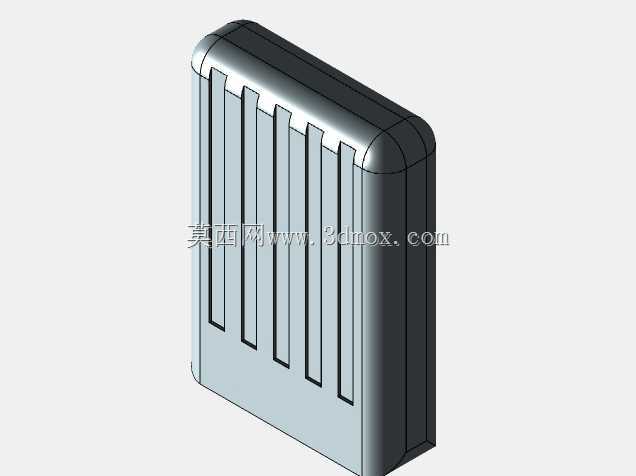

做这个模型的时候特意避开了很多民用自行车常见的设计冗余，比如去掉了不必要的货架安装孔、挡泥板固定座，把整车的结构尽量做的简洁，所有管线的走向都沿着车架下管排布，用预留的线卡位置固定，不会出现线管晃荡、蹭轮胎的问题。鞍座的形状按照人体工学的支撑轮廓做曲面，前端收窄避免骑行的时候摩擦大腿内侧，后部的支撑面刚好贴合坐骨的位置，长时间骑行不会硌得慌。脚踏的尺寸取100mm长、80mm宽，表面做了防滑的凸起结构，脚踩上去的时候不会因为鞋底沾泥打滑，脚踏的转轴位置和曲柄的安装孔位做了转动配合，模拟实际踩踏时候的转动顺滑度。

建模过程中反复核对了各个部件的安装边界，比如前轮转到最大角度的时候，轮胎不会蹭到前叉肩盖和车架下管，脚踏转到最低位置的时候，和地面的距离留了120mm的安全间隙，过倾斜路面的时候不会蹭到地面导致摔车。后下叉的长度控制在420mm，这个长度既能保证后轮的抓地力，爬坡的时候重心靠后不会翘头，也不会因为后下叉太长导致整车操控变得迟钝。整车的所有连接部位都做了圆角过渡，没有尖锐的凸起棱角，避免骑行或者挪车的时候刮蹭伤人，焊接位置的焊缝也做了简化的结构示意，符合实际铝合金车架的焊接工艺逻辑，不会出现结构上的应力集中点。

其实做这类非项目类的练手模型，最核心的不是把外观做的多么花哨，而是要把实际使用中的所有约束条件都考虑进去，每一个尺寸、每一个结构的存在都要有对应的使用场景支撑，不能凭空想当然的加结构或者改尺寸。比如之前见过不少新手做自行车模型，把车把做的特别宽、轮胎做的特别粗，看起来视觉冲击力很强，实际用的时候根本没法在日常场景里骑行，完全脱离了产品本身的使用属性。这个模型的所有参数都是对着实际民用山地车的常用尺寸反复调整过的，不管是用来做结构设计的参考，还是用来做骑行场景的装配演示，都能直接对应实际的产品逻辑，不会出现和现实脱节的结构错误。
