5/8英寸Husky带螺纹法兰式定位销结构

　　在流体控制、工业管路装配以及快换式工装夹具的应用场景里，定位销是保证部件对接同轴度、承受径向剪切载荷同时兼顾轴向限位的核心基础元件，这款适配13/16-20 Trd梯形螺纹规格的5/8英寸Husky定位销，就是针对需要频繁拆装、同时要求定位精度稳定的对接工位设计的专用定位元件。从实际使用场景来看，这类定位销常应用在阀门模块快换对接、注塑模具抽芯机构定位、液压阀块油路对接定位等工况中，这类场景的共性是部件对接时需要先通过定位销完成径向位置校准，再通过紧固件完成轴向锁紧，避免对接过程中出现密封圈错位、油路对偏、模具合模错位等问题，相比普通光面圆柱定位销，这款带外螺纹结构的定位销可以直接通过螺纹旋入基座的预制螺纹孔内，不需要额外的紧定螺钉或者过盈压装工序，拆装维护的效率更高，同时法兰盘结构可以在旋入到位后形成轴向硬限位，保证定位销的伸出长度一致性，避免多次拆装后定位销出现轴向窜动影响定位精度。

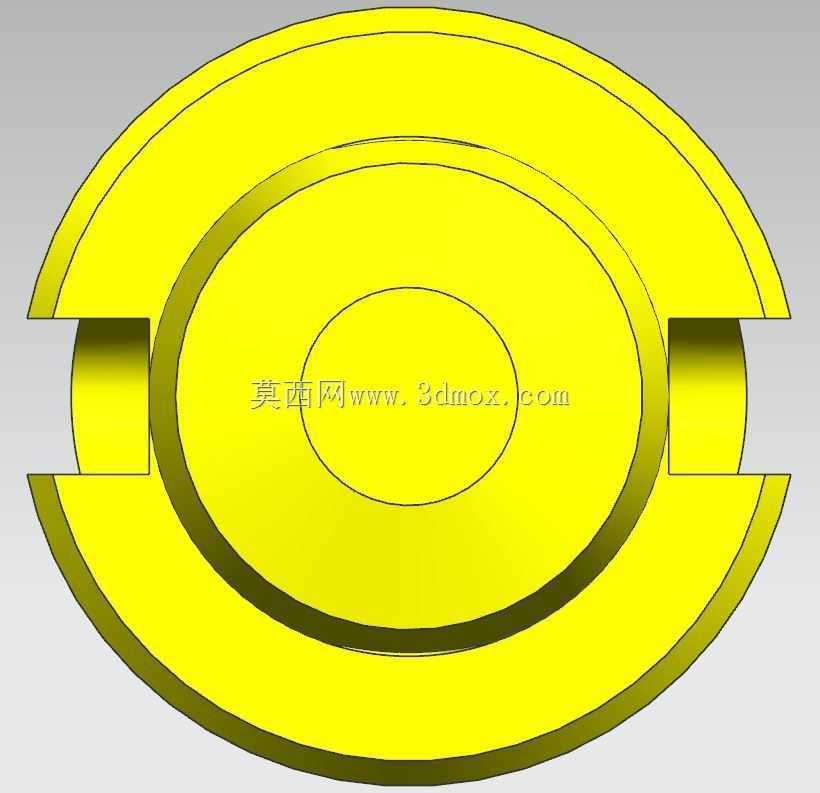

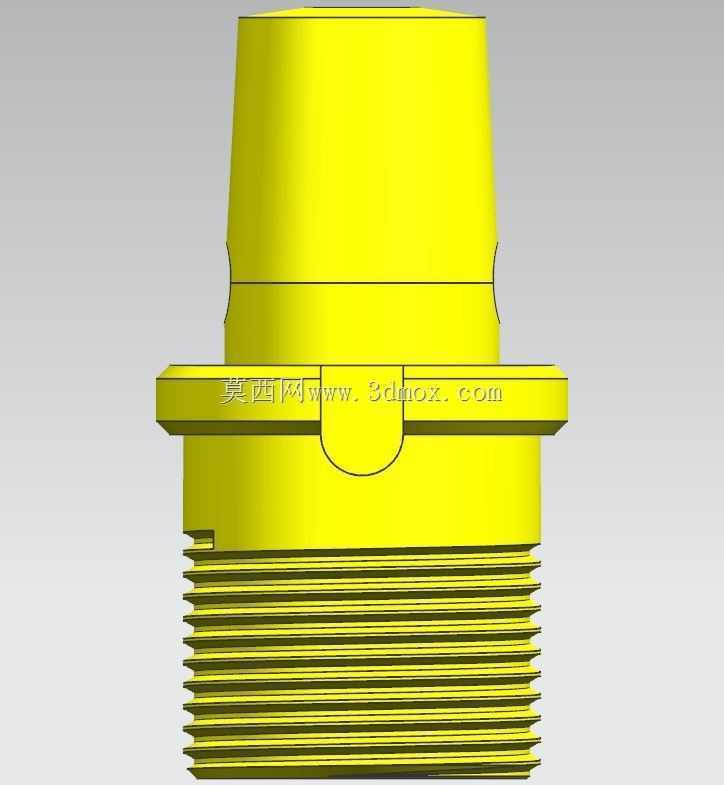

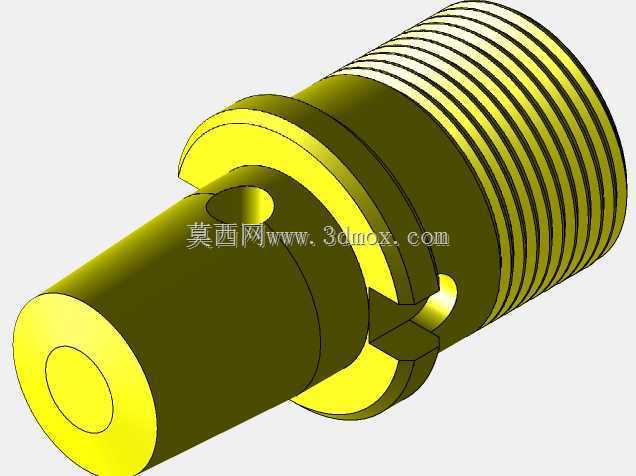

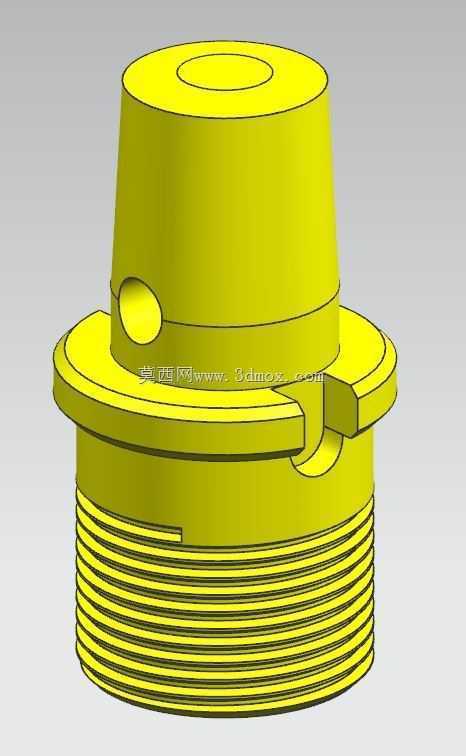

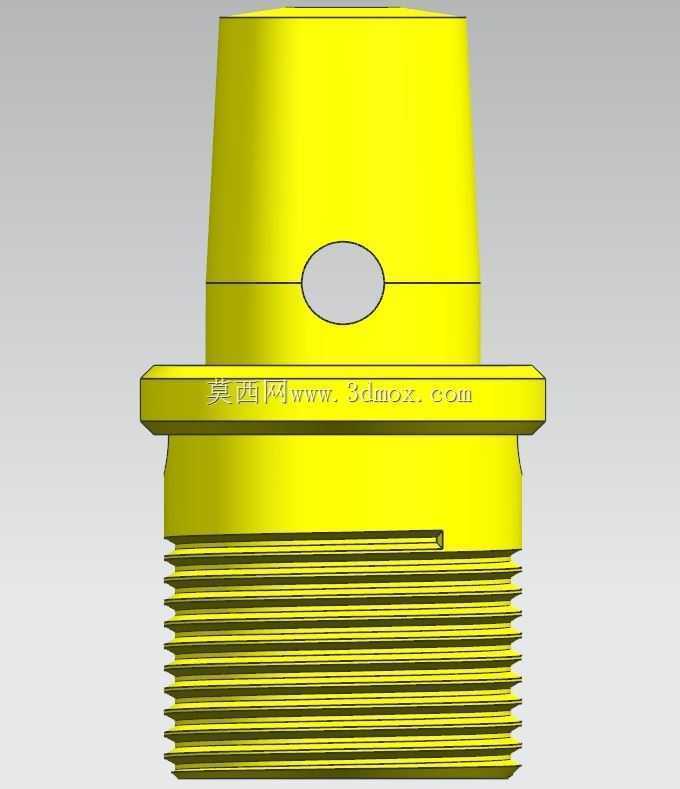

　　从结构设计思路来看，这款定位销的主体分为三个功能段，最下方的梯形外螺纹段负责和基座连接，梯形螺纹的牙型强度比普通三角螺纹更高，能够承受更大的轴向载荷和径向剪切力，同时梯形螺纹的自锁性更好，在设备运行产生振动的工况下不容易出现松脱；中间的法兰凸缘段是轴向定位基准面，法兰的外径大于螺纹段大径，旋入到位后法兰端面和基座安装面完全贴合，既可以控制定位销的有效插入深度，也能承担部分轴向压紧力，法兰边缘设计的对称扁位是专门适配扳手拧紧的结构，安装时可以用开口扳手卡住扁位施加拧紧力矩，避免圆柱面无法受力导致安装不到位；上方的定位工作段是和对接件定位孔配合的部分，工作段侧面设计的径向小孔是润滑脂注油孔，在长期反复插拔的使用场景下，可以通过这个小孔定期注入润滑脂，减少定位销和定位孔之间的磨损，延长元件使用寿命，工作段顶部的倒角设计是为了对接时起到导向作用，即使对接件存在微小的位置偏差，也能通过倒角顺利滑入定位孔，降低对接操作的难度。

　　从安装边界尺寸来看，这款定位销的螺纹规格为13/16-20 Trd，对应的安装基座需要预制同规格的梯形内螺纹孔，螺纹孔的有效旋合深度需要大于螺纹段长度3mm以上，保证螺纹连接的强度足够；法兰盘的外径尺寸决定了安装面的沉孔或者避让空间尺寸，安装基座上对应法兰位置不需要加工沉孔，直接保持平面即可，法兰的厚度尺寸决定了定位销的轴向定位基准高度，对接件的定位孔端面需要和法兰端面保持平行，平行度公差需要控制在0.02mm以内，避免定位销承受额外的弯曲载荷；上方定位工作段的直径为5/8英寸，对应的对接件定位孔公差推荐选用H7级，既能保证插拔顺畅，又能控制径向配合间隙在0.02mm以内，满足大部分工业场景的定位精度要求，定位工作段的有效插入深度需要根据对接件的厚度确定，保证插入后对接件和法兰端面完全贴合时，定位销顶端不会超出对接件的上表面，避免和其他部件产生干涉。

　　在实际选型应用时，需要注意这款定位销的径向载荷承受能力和螺纹旋合长度直接相关，如果应用在振动较大、剪切载荷较高的工况下，可以适当增加螺纹旋合长度，或者在螺纹段涂抹螺纹锁固胶进一步提升防松性能；侧面的注油孔需要定期维护，尤其是在有粉尘、切削液的工况下，每次拆装时都需要清理注油孔内的杂质，避免堵塞导致润滑失效，加速配合面的磨损；法兰上的扁位尺寸是标准开口扳手适配尺寸，安装时不要使用管钳夹持定位工作段拧紧，避免破坏工作段的表面粗糙度和尺寸精度，影响和定位孔的配合间隙。这类带螺纹法兰的定位销相比传统的过盈配合定位销，最大的优势就是可更换性强，当定位销工作段出现磨损后，不需要拆卸整个基座或者使用拉马拔出销钉，直接用扳手拧下旧销更换新销即可，设备维护的停机时间可以缩短80%以上，非常适合在连续生产的自动化产线、快换工装系统中应用，同时梯形螺纹的连接强度也能满足重载工况下的载荷要求，不会因为频繁插拔或者振动出现销钉脱落、移位的问题。
