双轴牵引式焊接作业移动平台结构

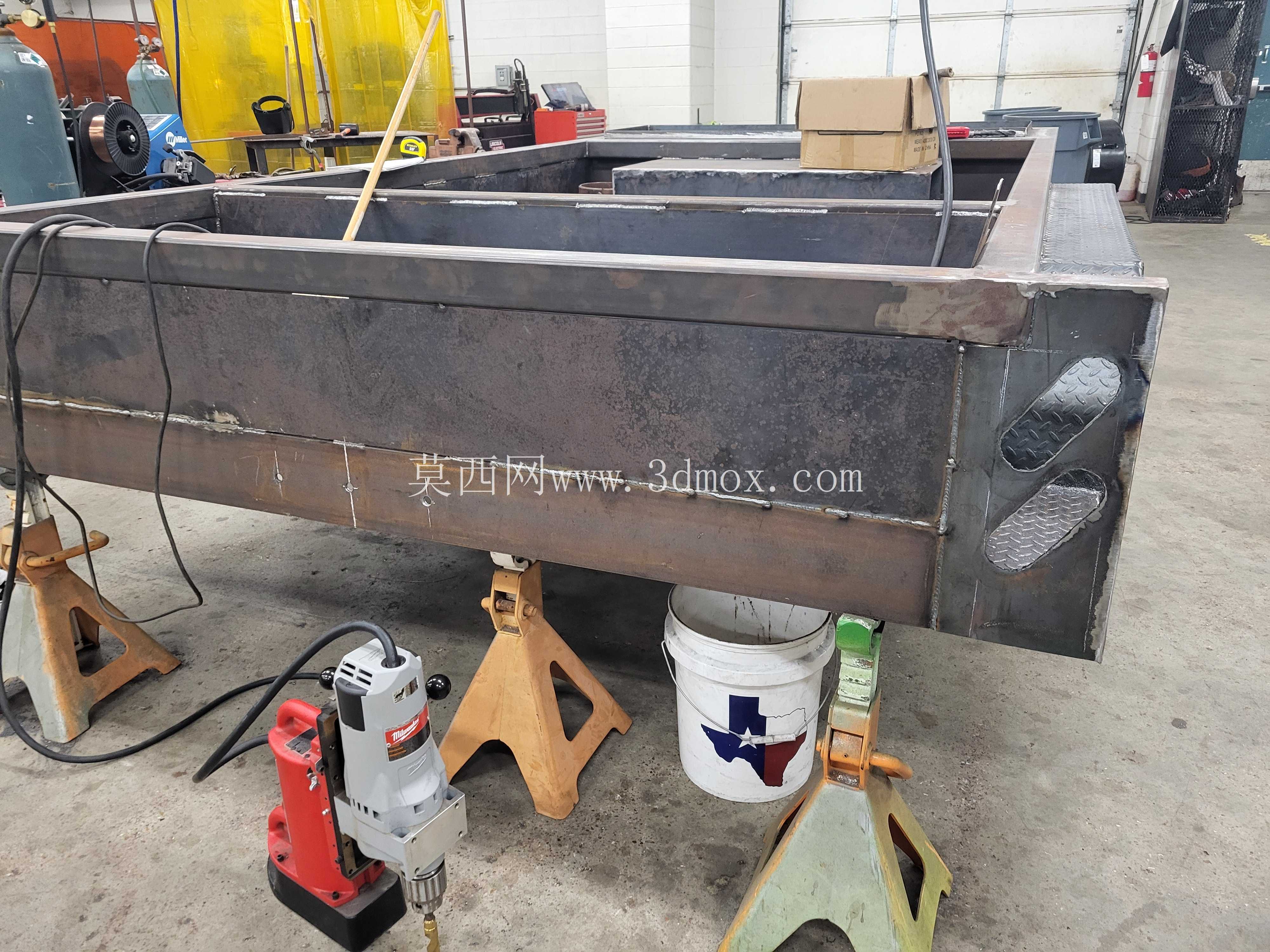

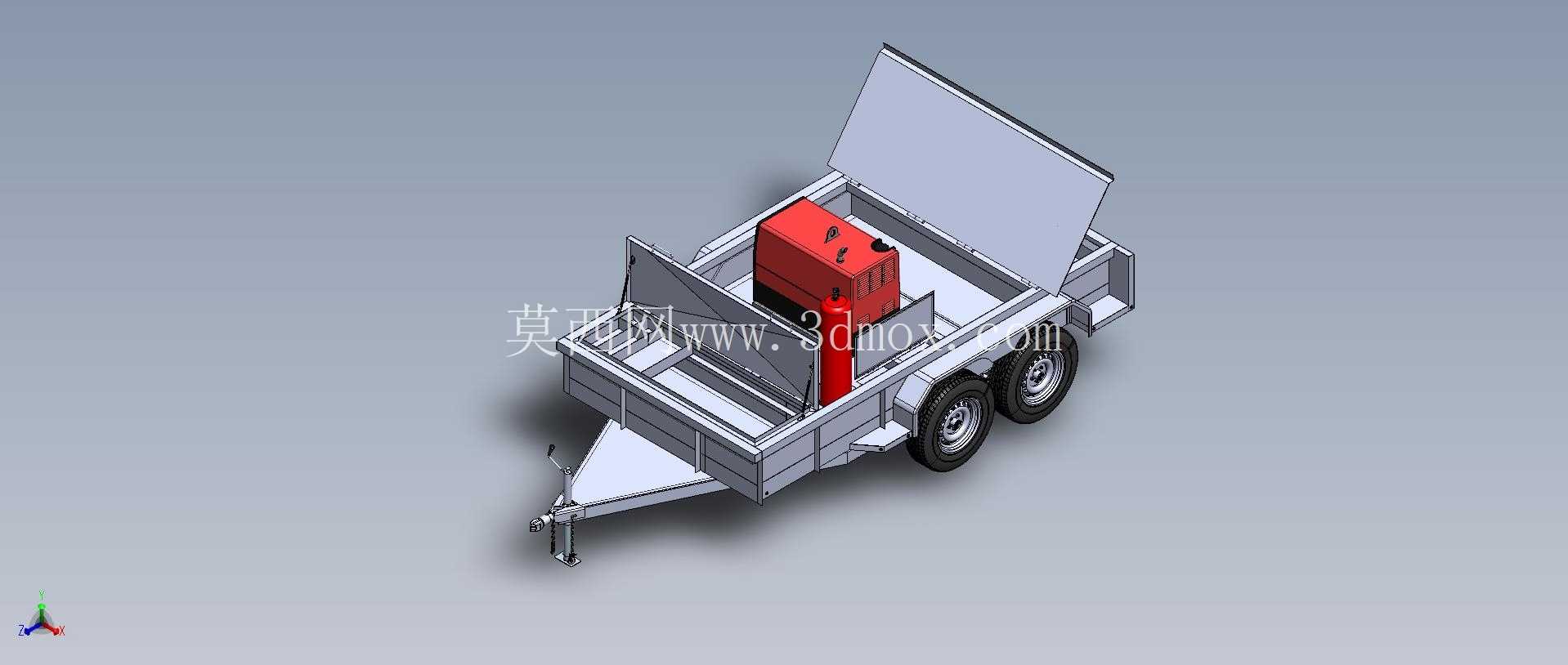

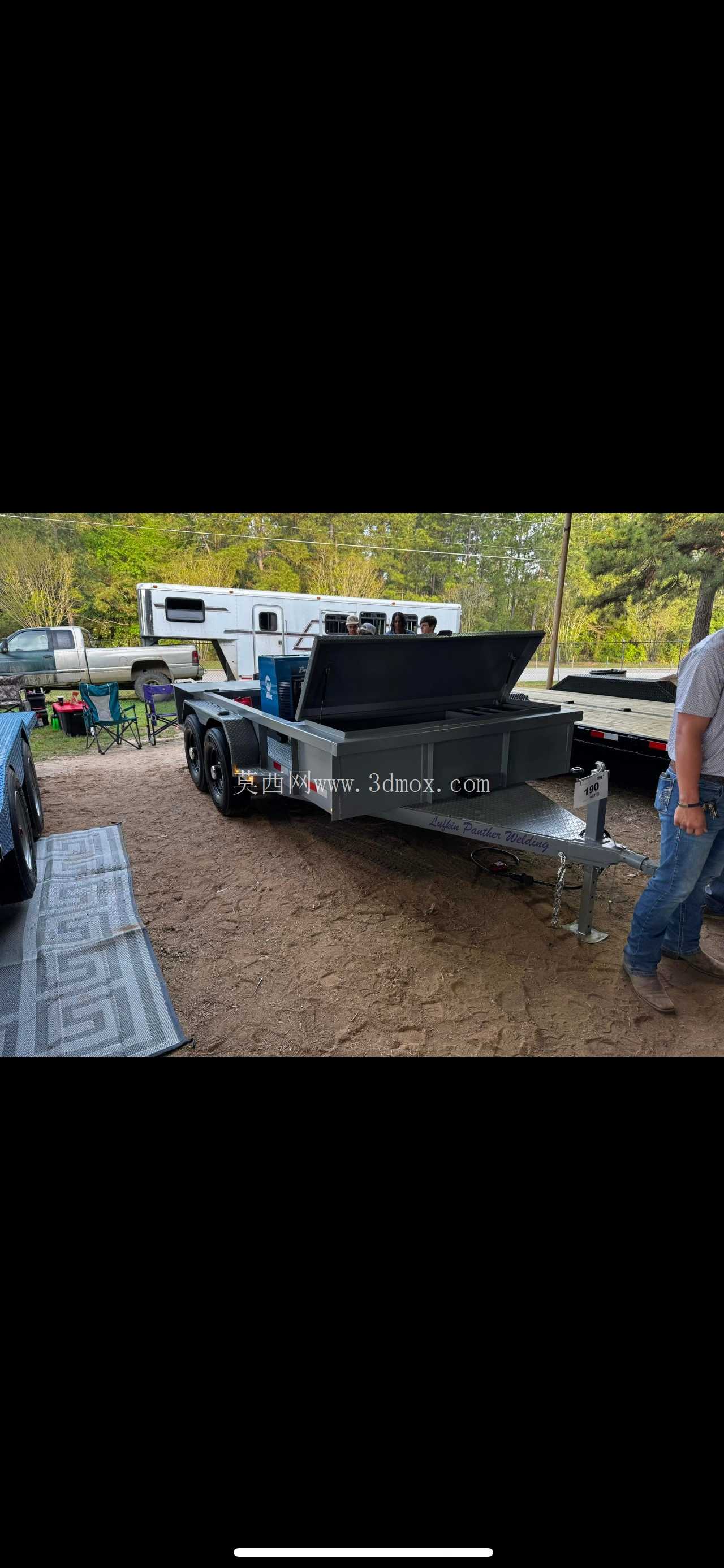

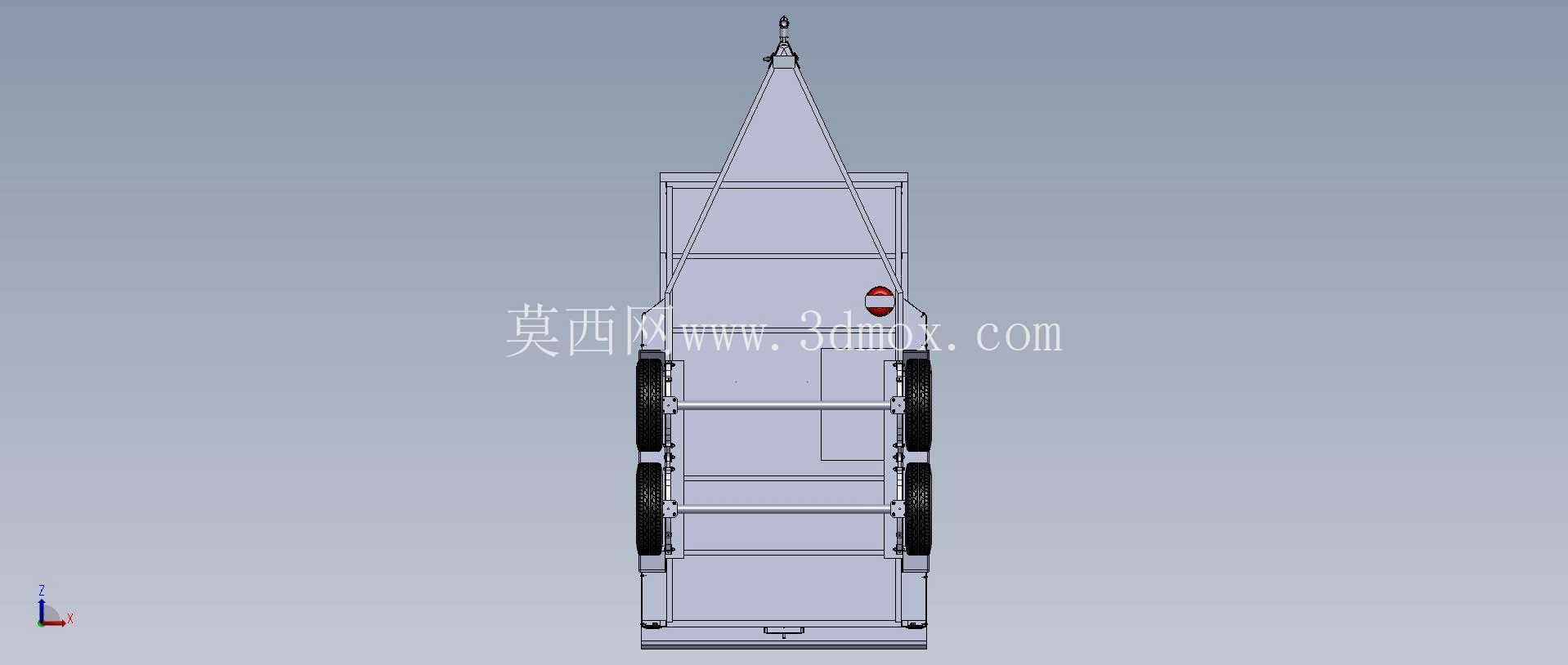

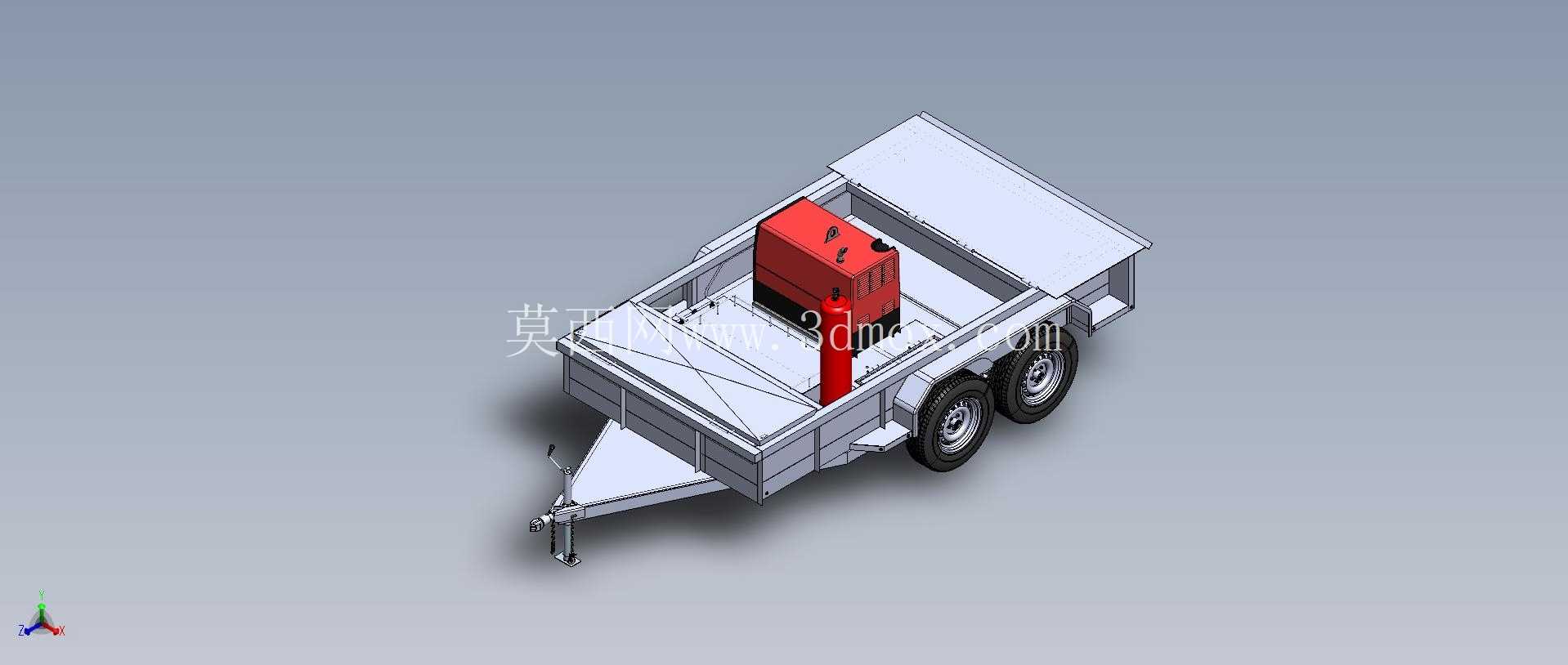

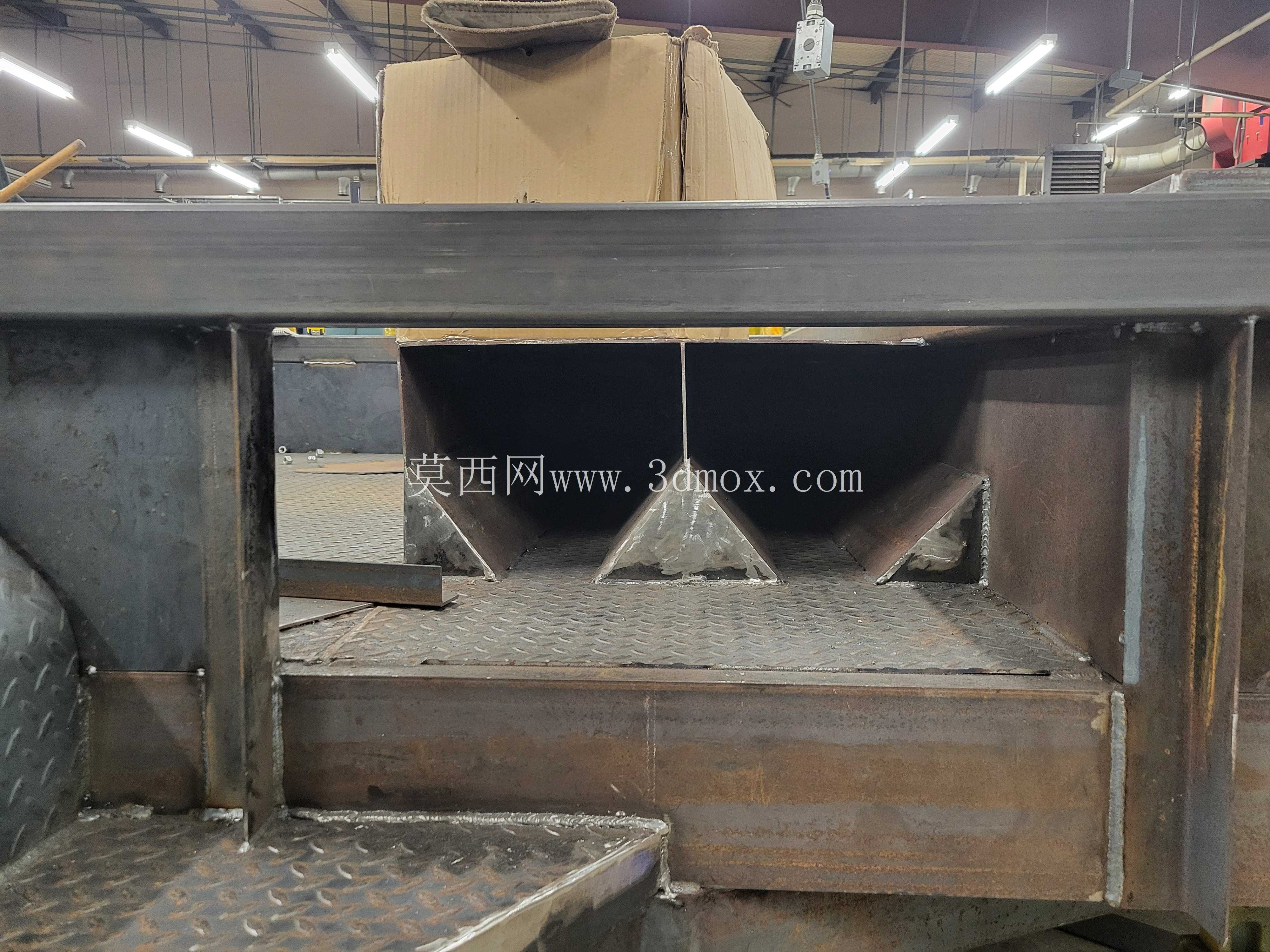

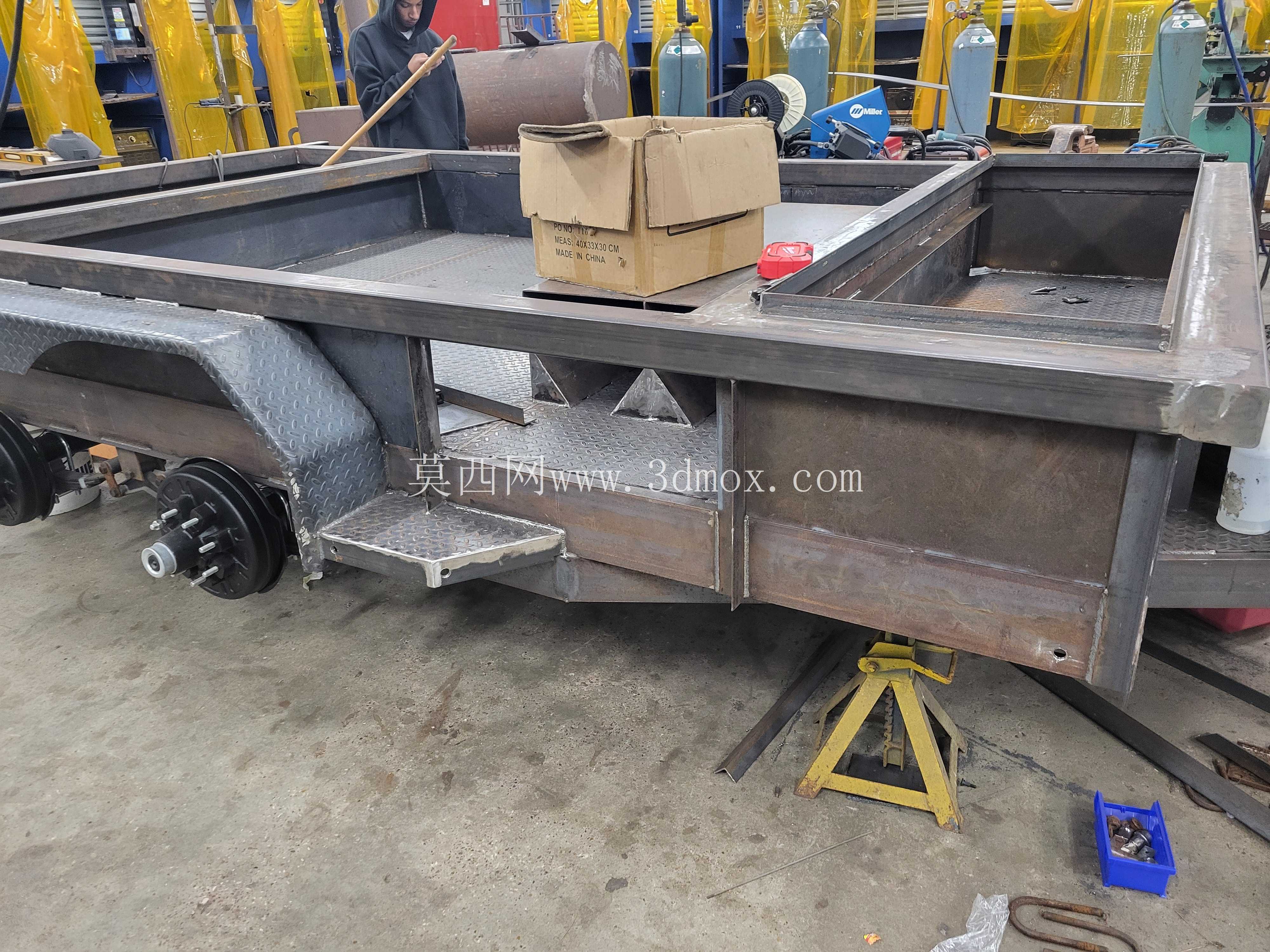

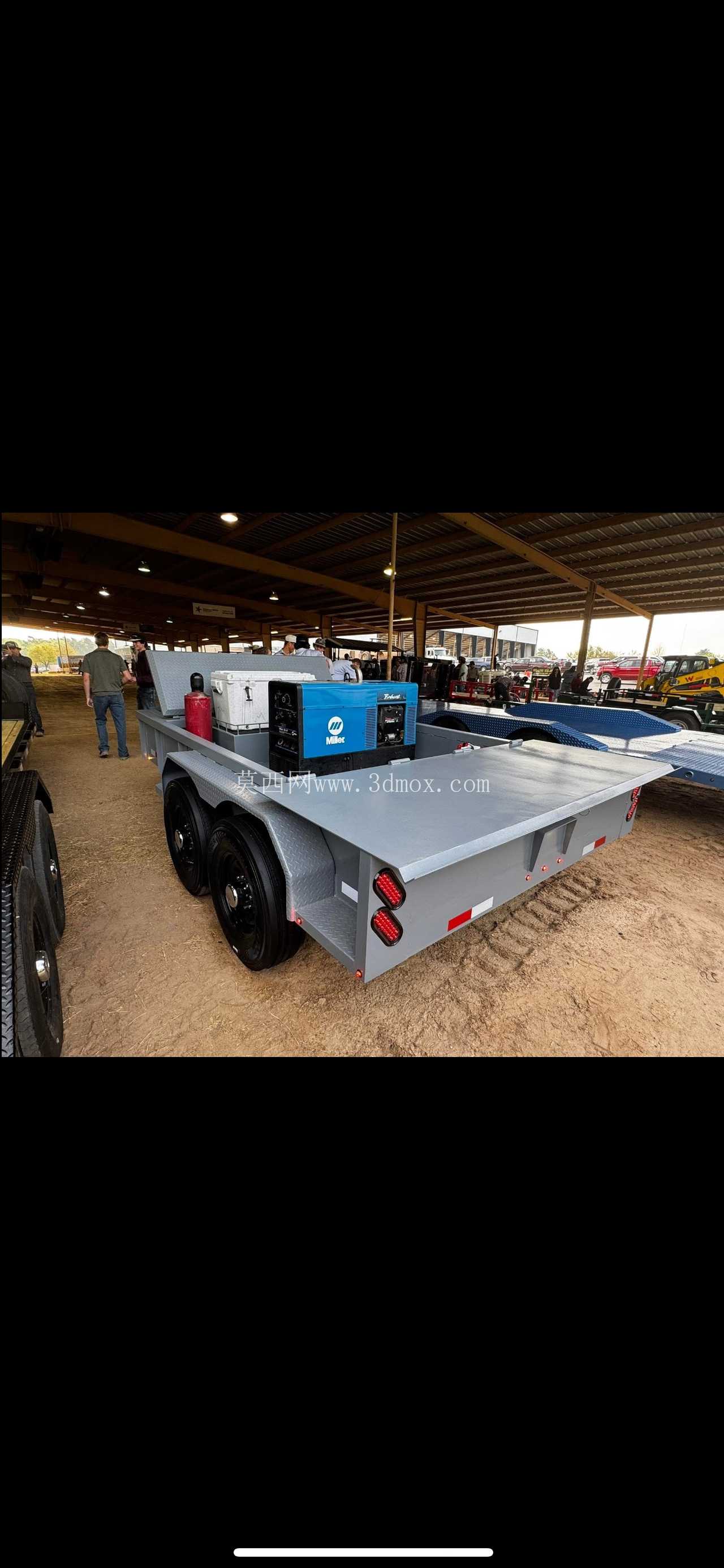

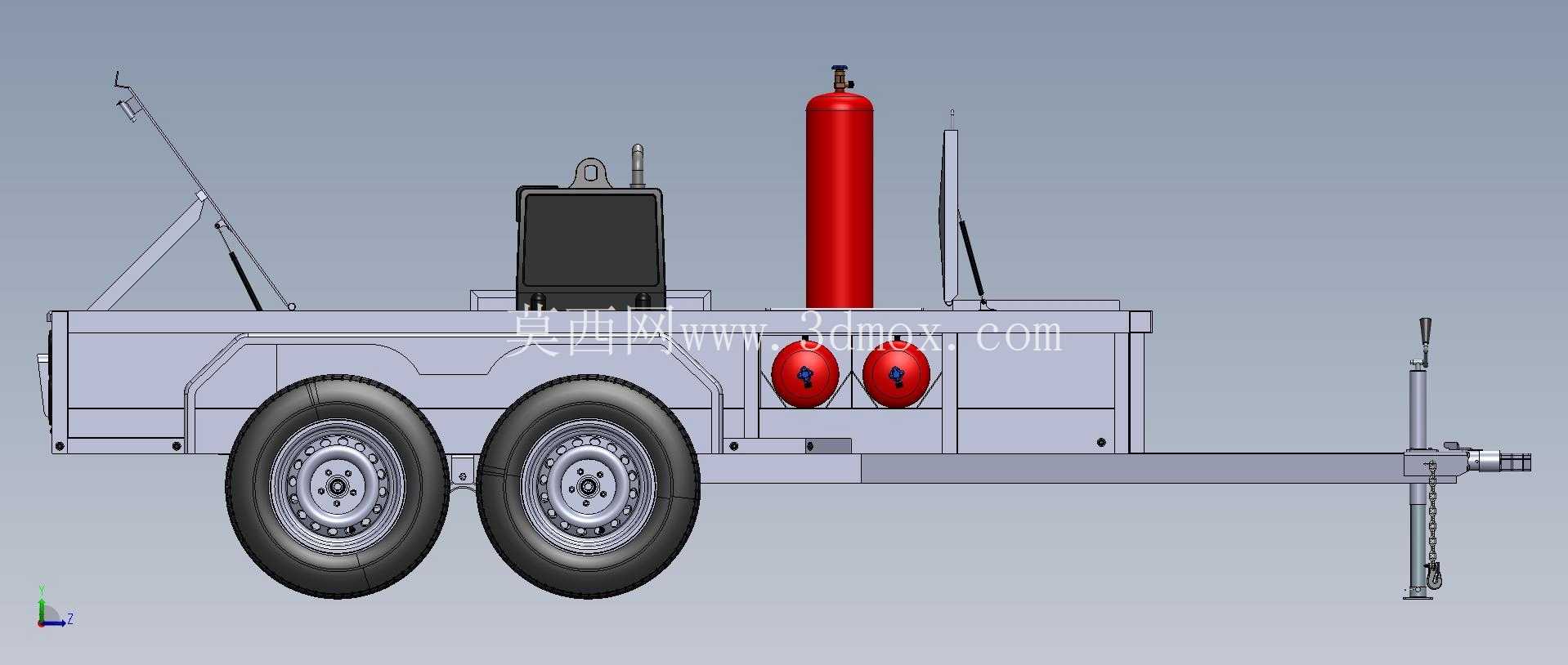

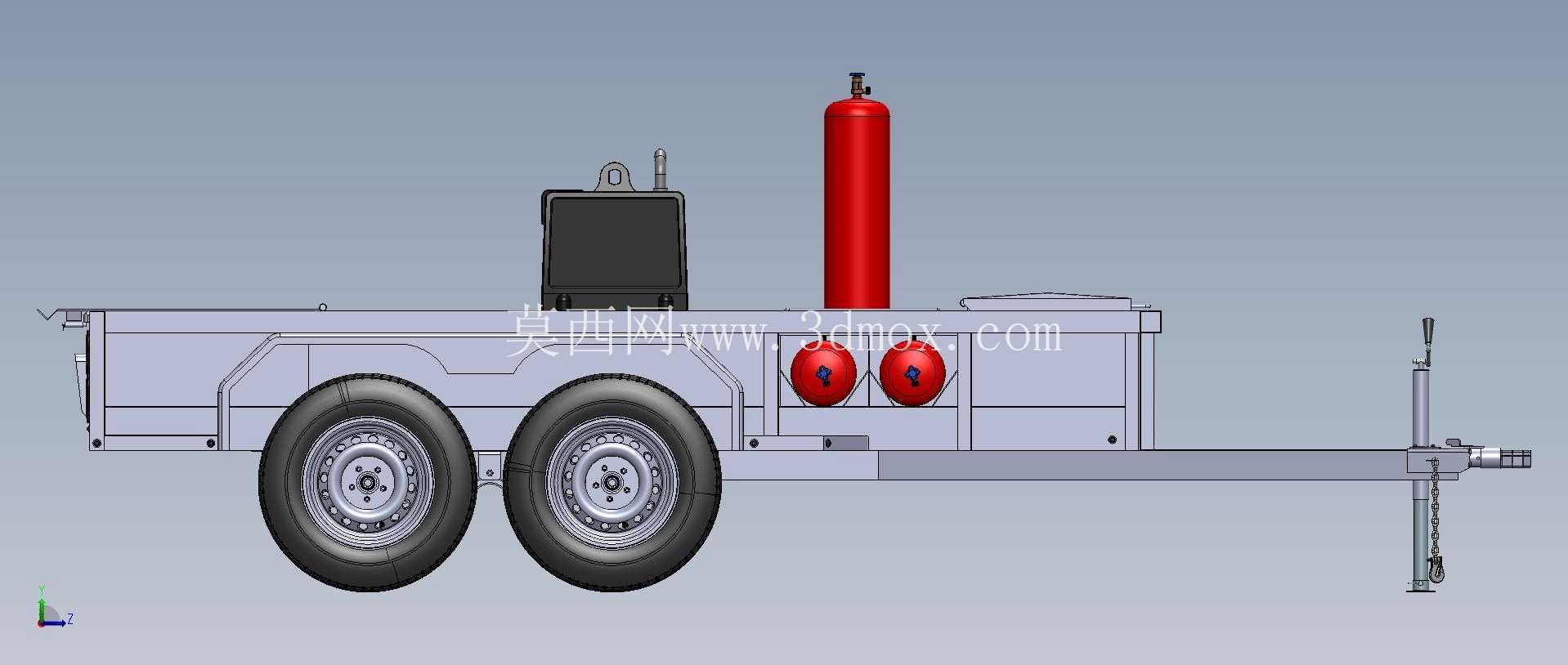

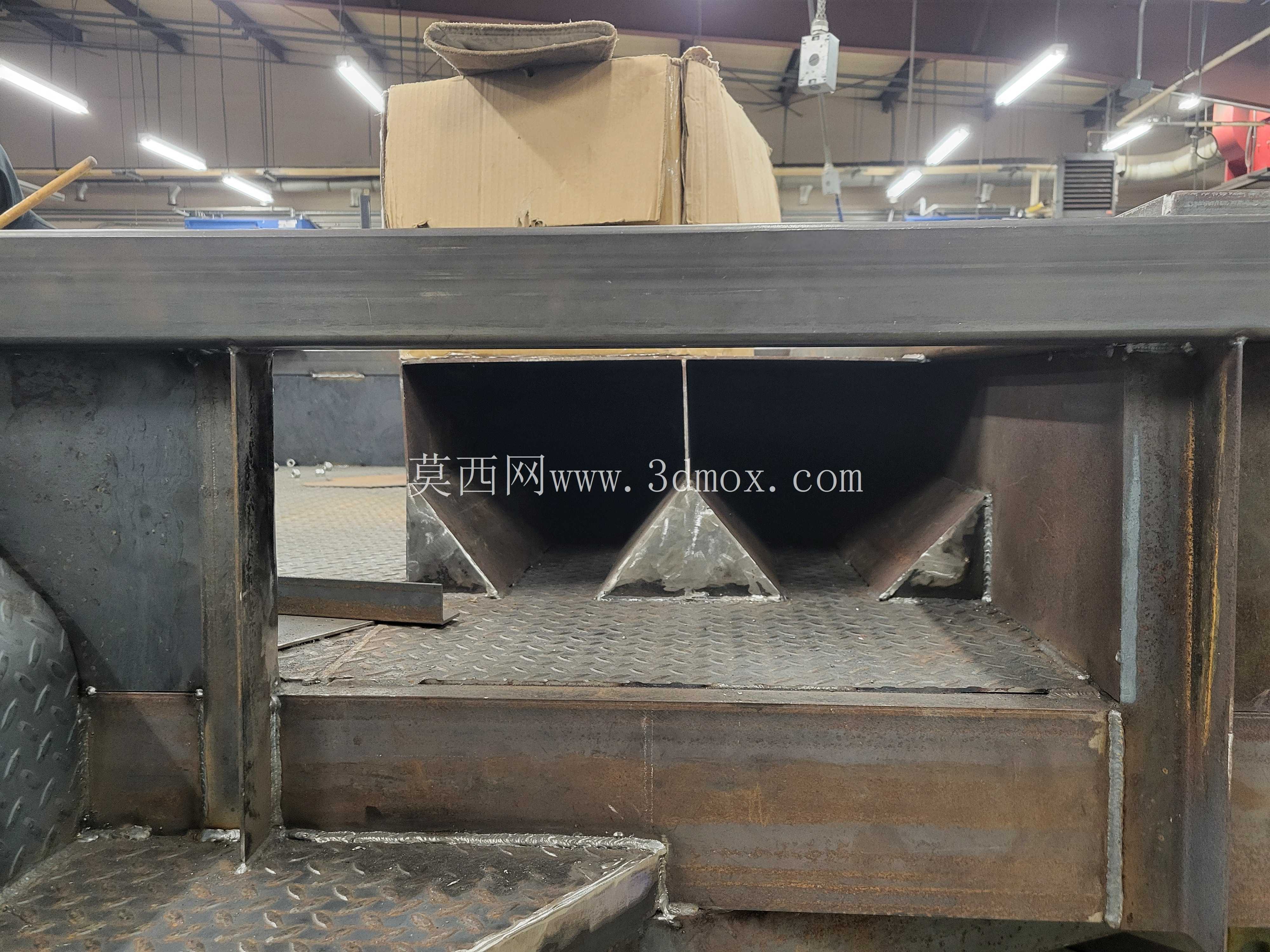

　　该结构为适配户外流动焊接作业场景开发的牵引式移动承载平台，核心解决固定工位无法覆盖分散作业点、焊接设备转场搬运效率低的实际工程问题，可在厂区内部转运、野外施工点位移动、临时作业区搭建等场景下使用，无需额外吊装设备即可通过常规牵引车辆完成转场，到位后可快速展开焊接作业，省去设备反复装卸、接线调试的冗余流程。整体采用双轴四轮底盘布局，相比单轴拖挂结构承载冗余量更高，行驶过程中抗侧倾能力更强，即使在非硬化的简易施工路面行驶，也能保证搭载的焊接设备不会因颠簸出现移位、磕碰，底盘纵梁采用矩形型钢焊接成型，横梁间距根据焊接设备的常规底部支撑尺寸设置，保证承载面受力均匀，不会出现局部应力集中导致的台面变形。

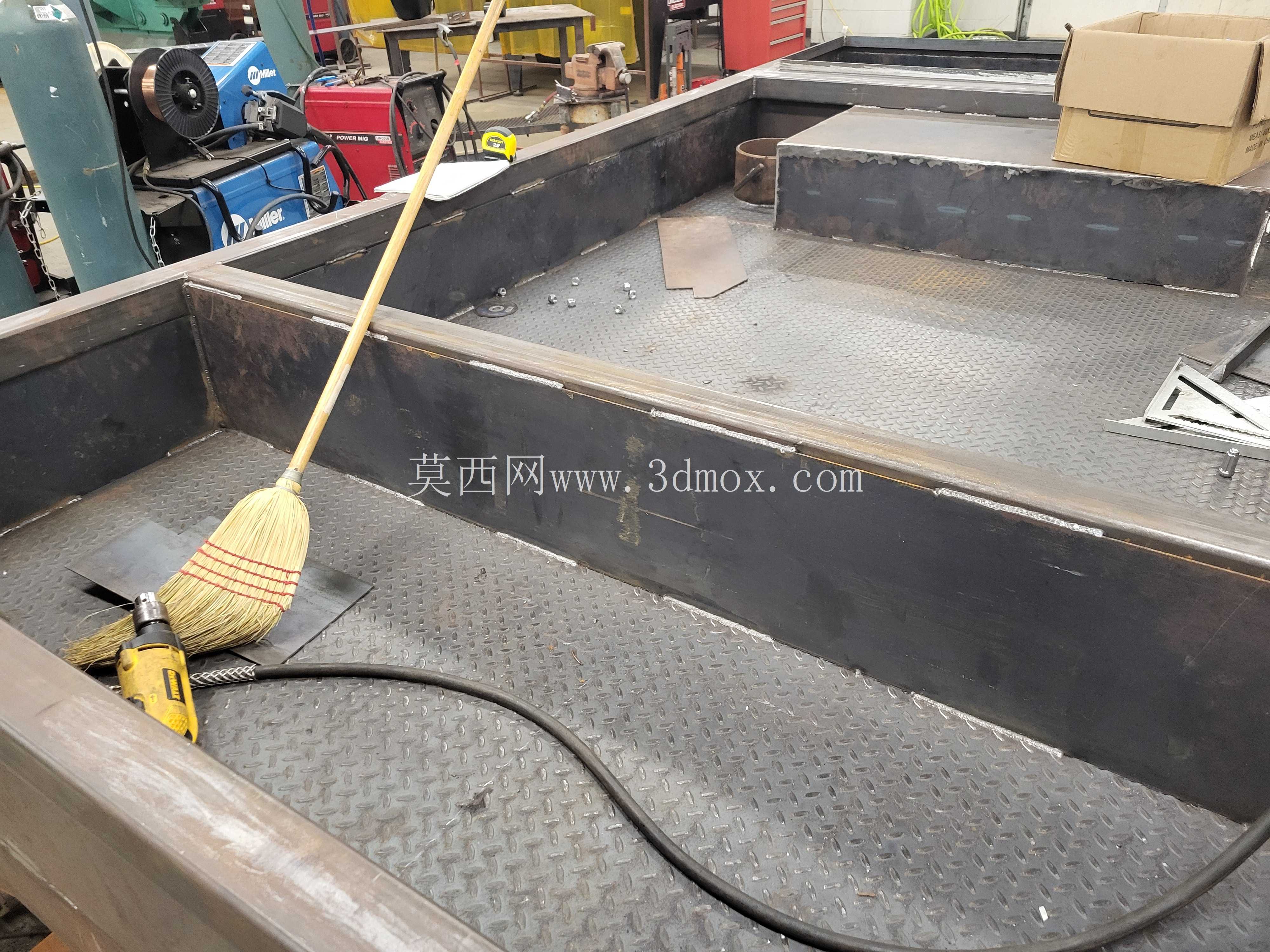

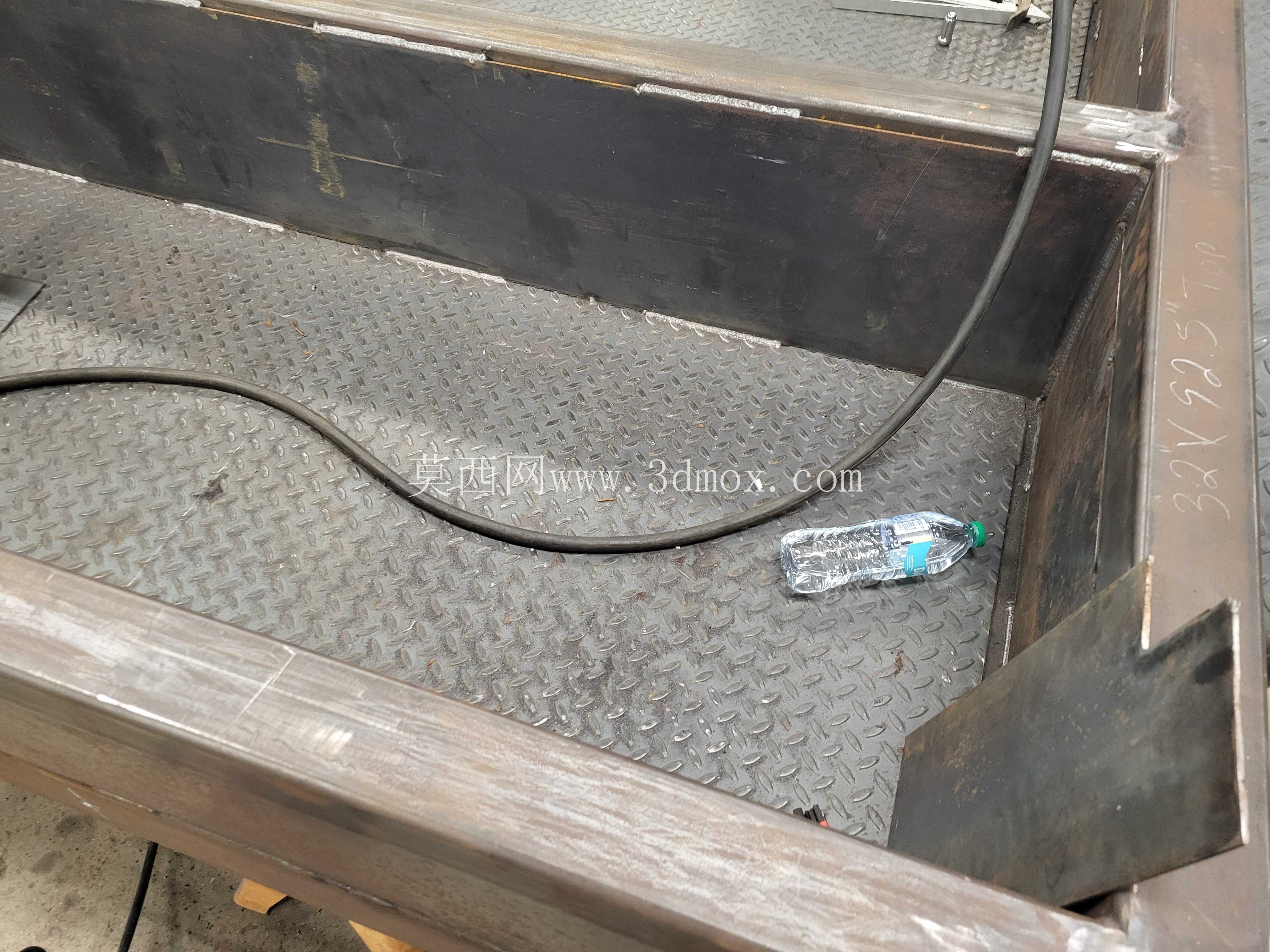

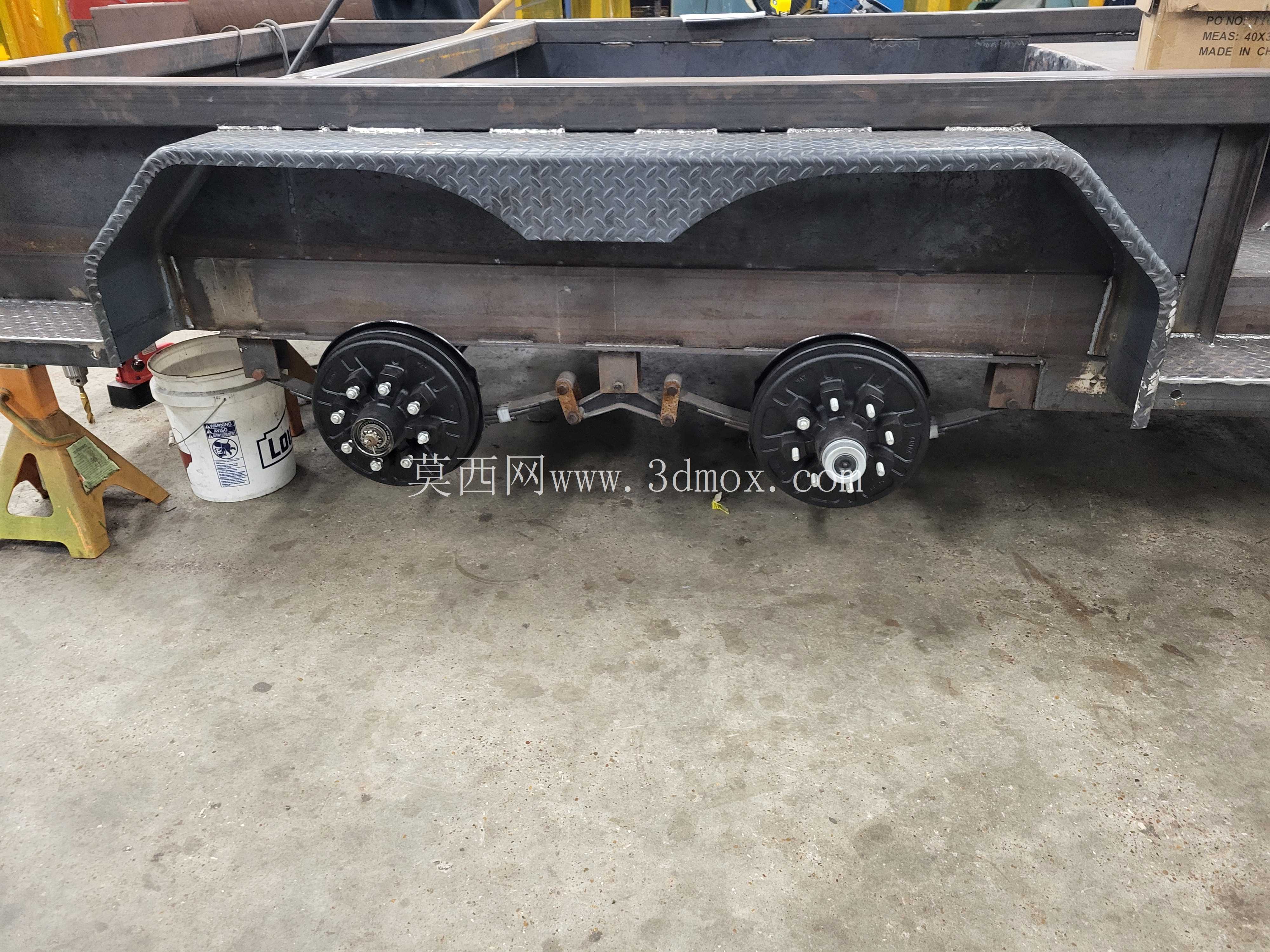

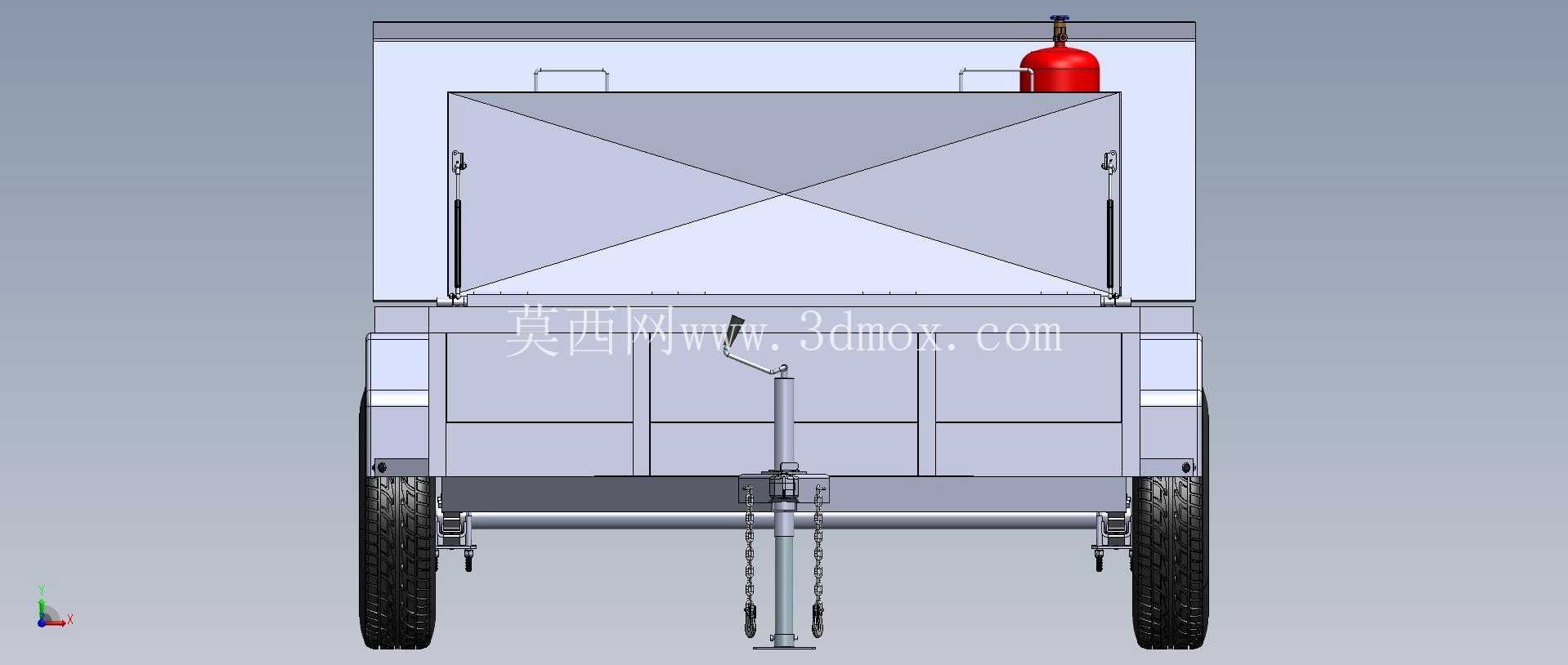

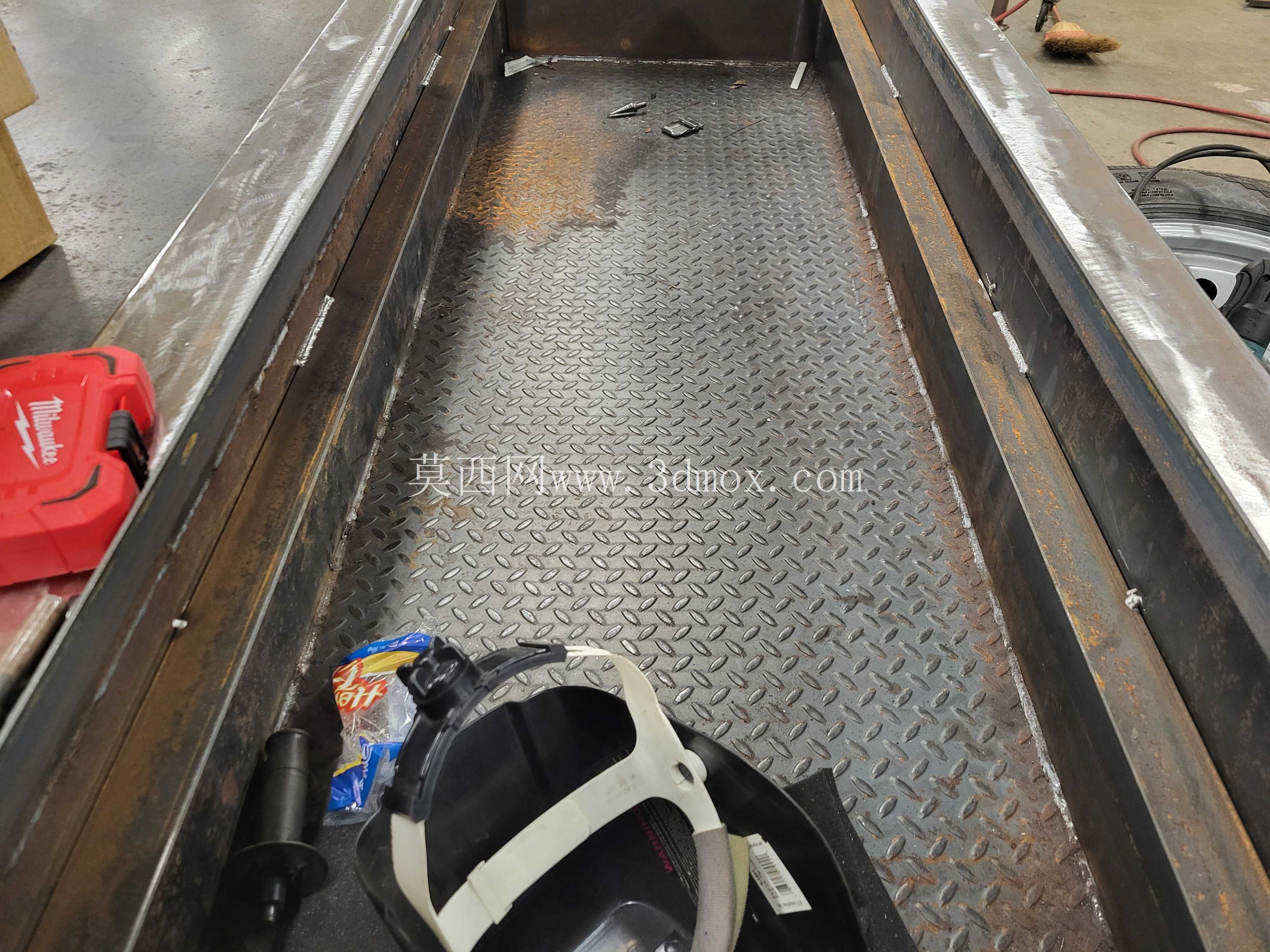

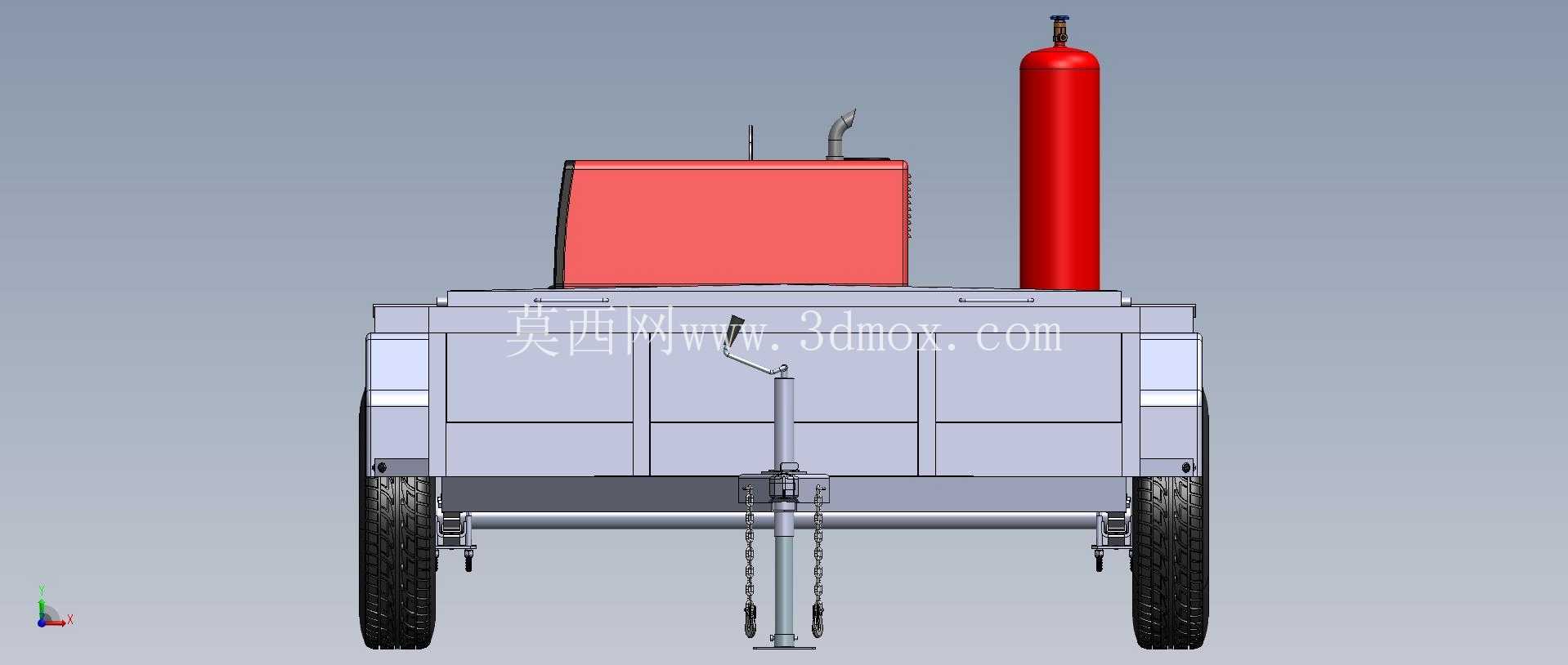

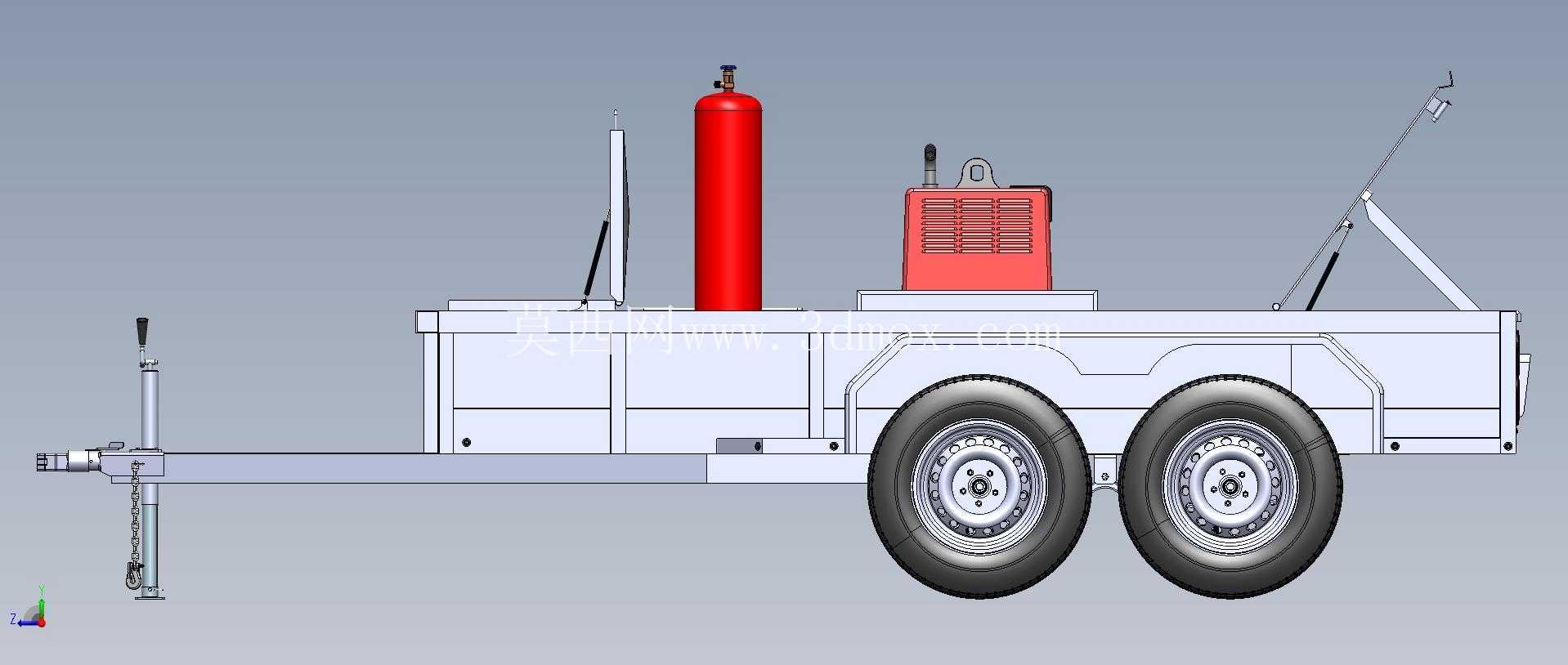

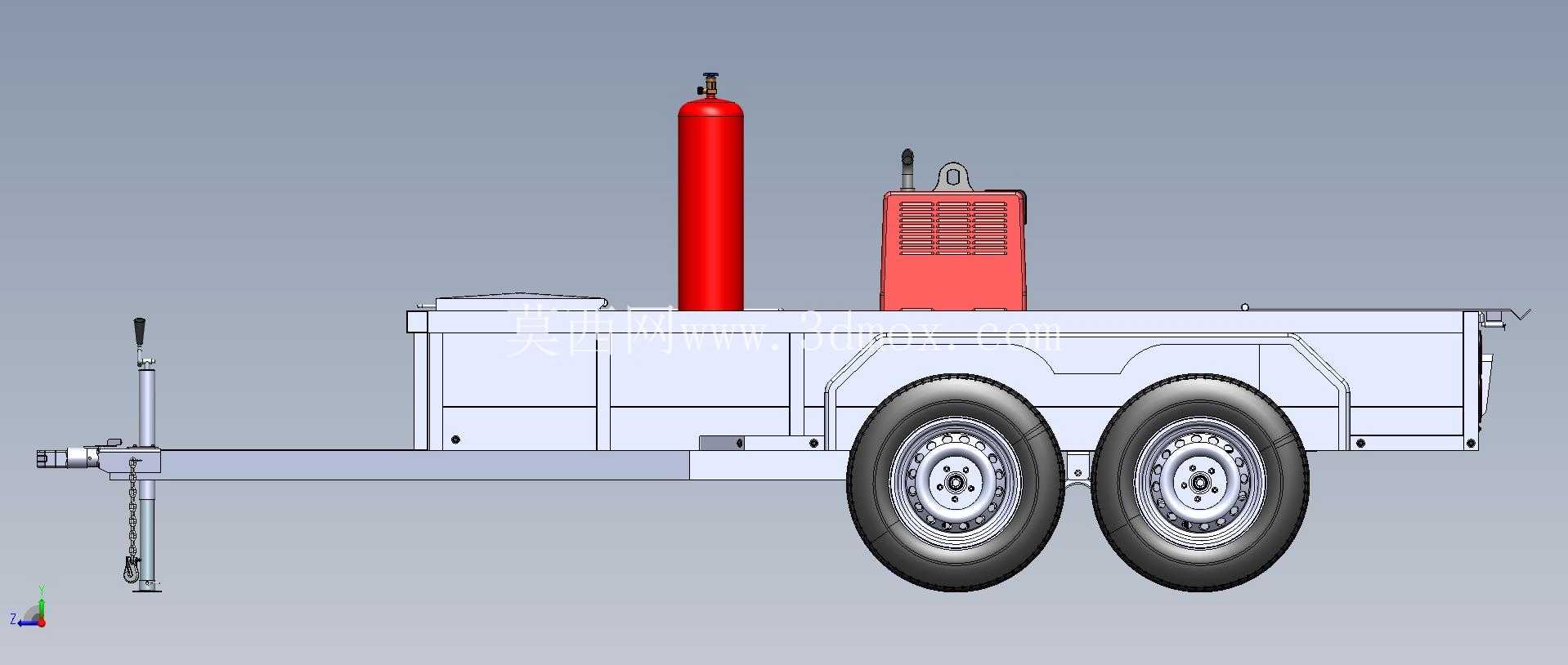

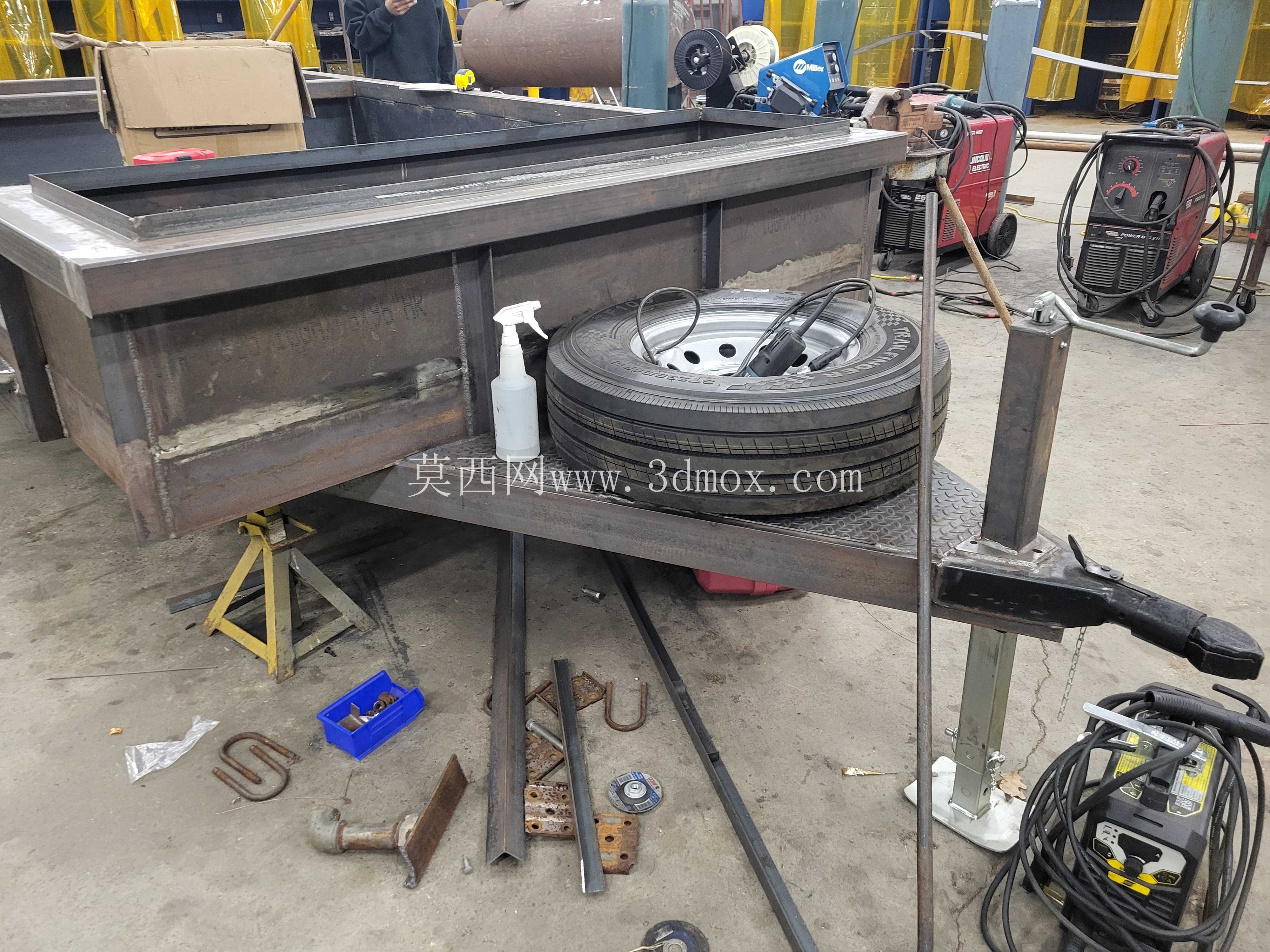

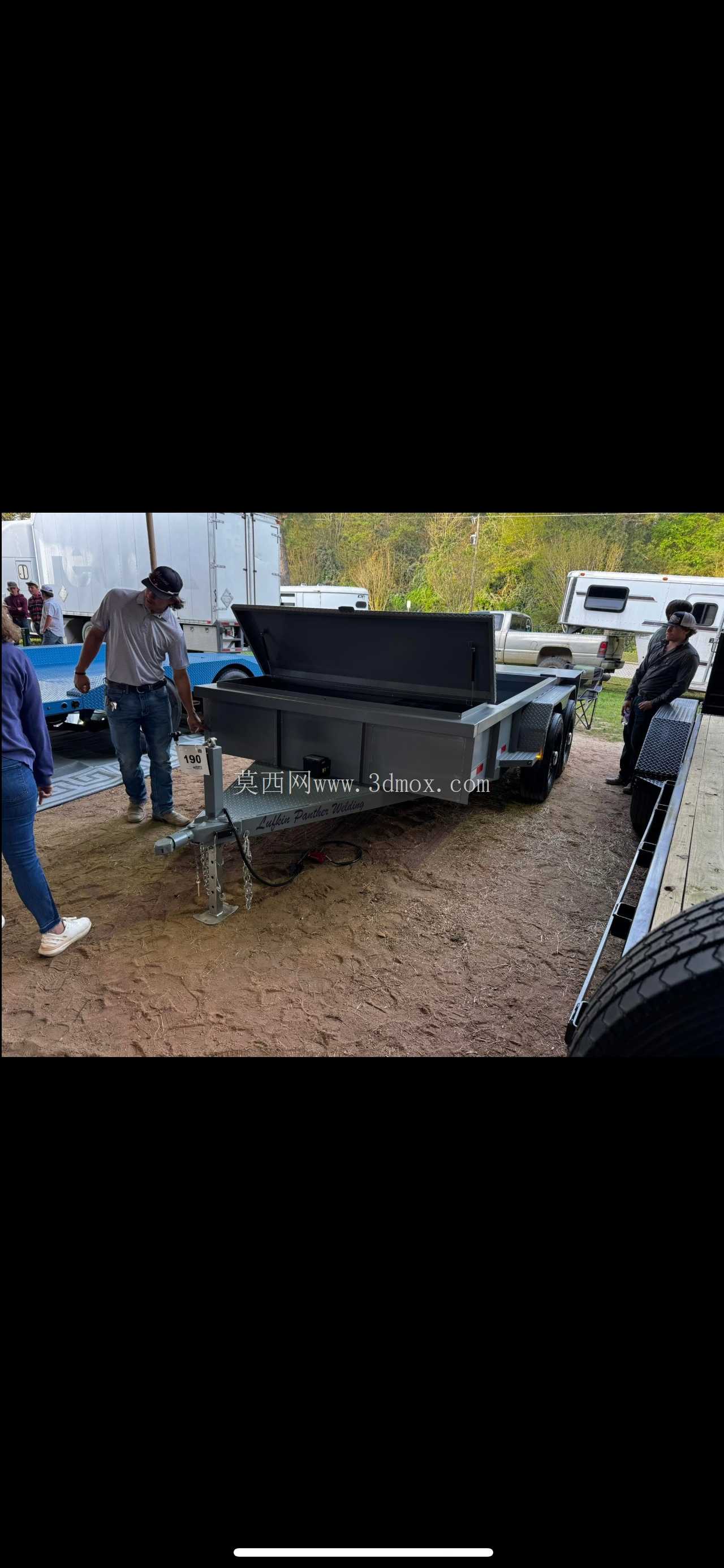

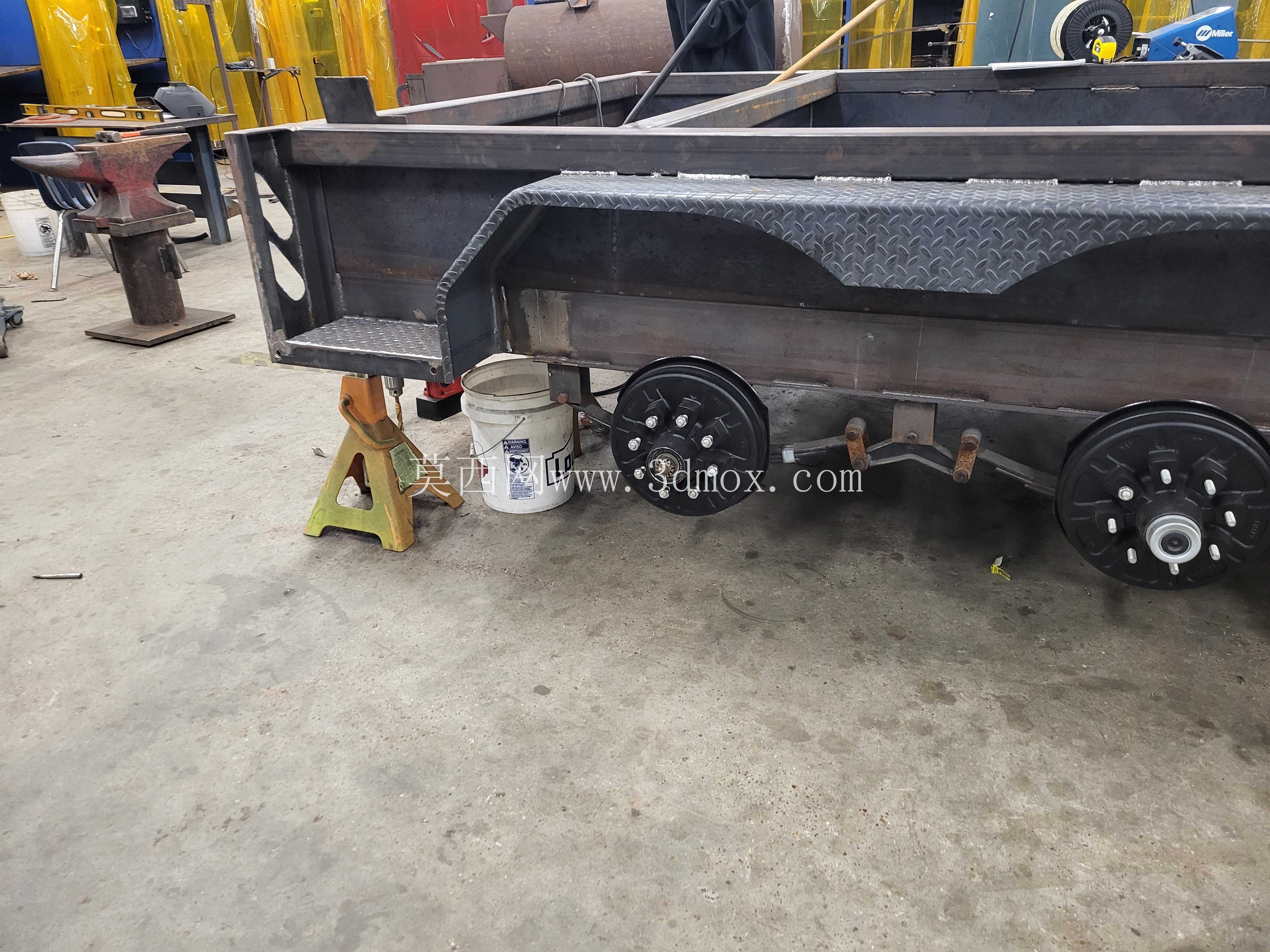

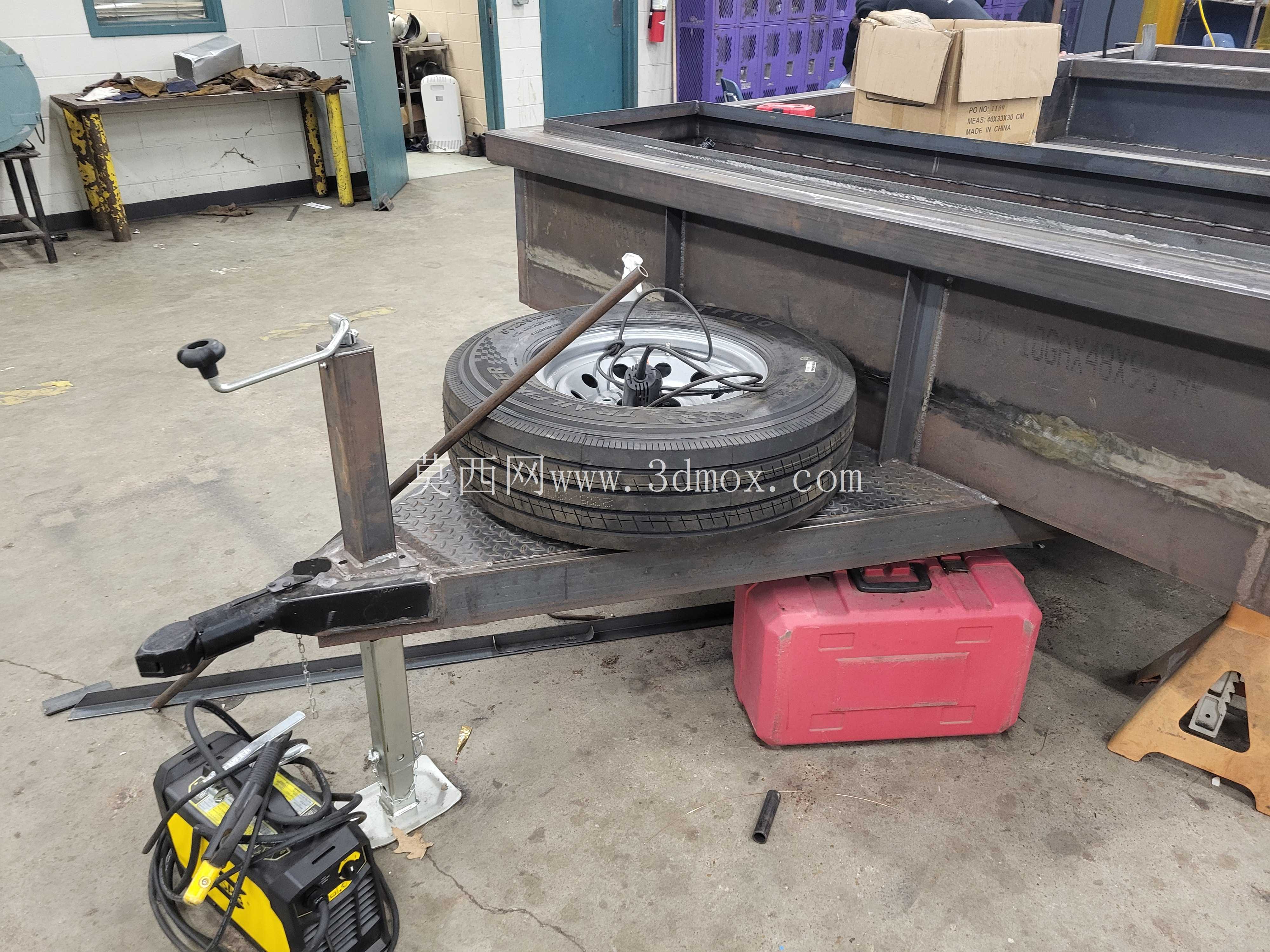

　　前端牵引结构采用标准拖挂连接销设计，连接高度适配多数轻型作业车辆的后牵引接口，牵引架与底盘主梁之间设置斜向加强筋，抵消牵引起步、紧急制动时产生的纵向冲击力，避免牵引部位出现焊缝开裂。承载台面采用花纹钢板铺设，边缘设置一圈高度150mm的围挡，防止放置在台面上的焊接设备、工具配件在行驶过程中滑落，台面预留设备固定螺栓孔位，可根据搭载的不同型号焊接设备调整固定位置，适配市面上多数主流内燃式、电力驱动焊接设备的安装尺寸。底盘行走部分采用双轮毂配置，每个轴端配备重载橡胶轮胎，轮胎规格适配15km/h以内的场内及短途道路行驶要求，悬挂采用钢板弹簧阻尼结构，可过滤路面颠簸产生的竖向震动，避免精密焊接部件因震动出现参数偏移。

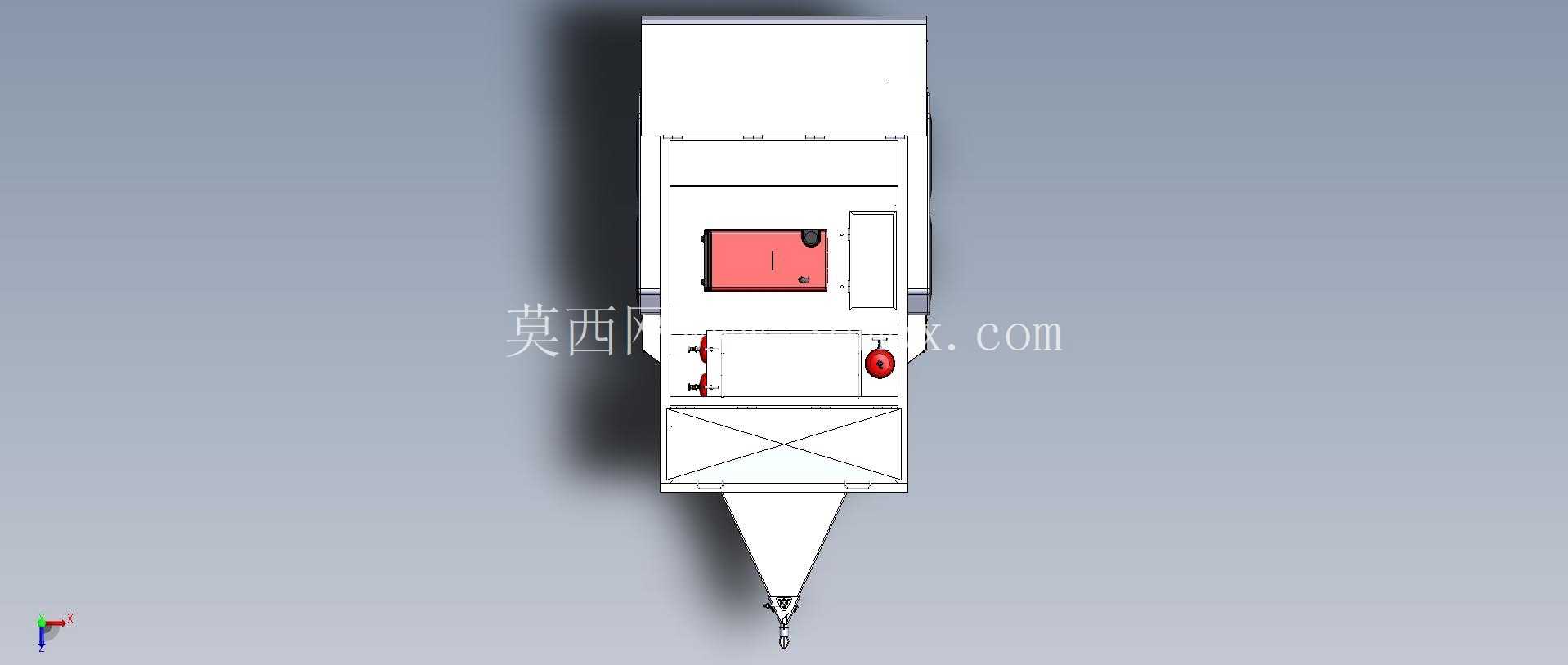

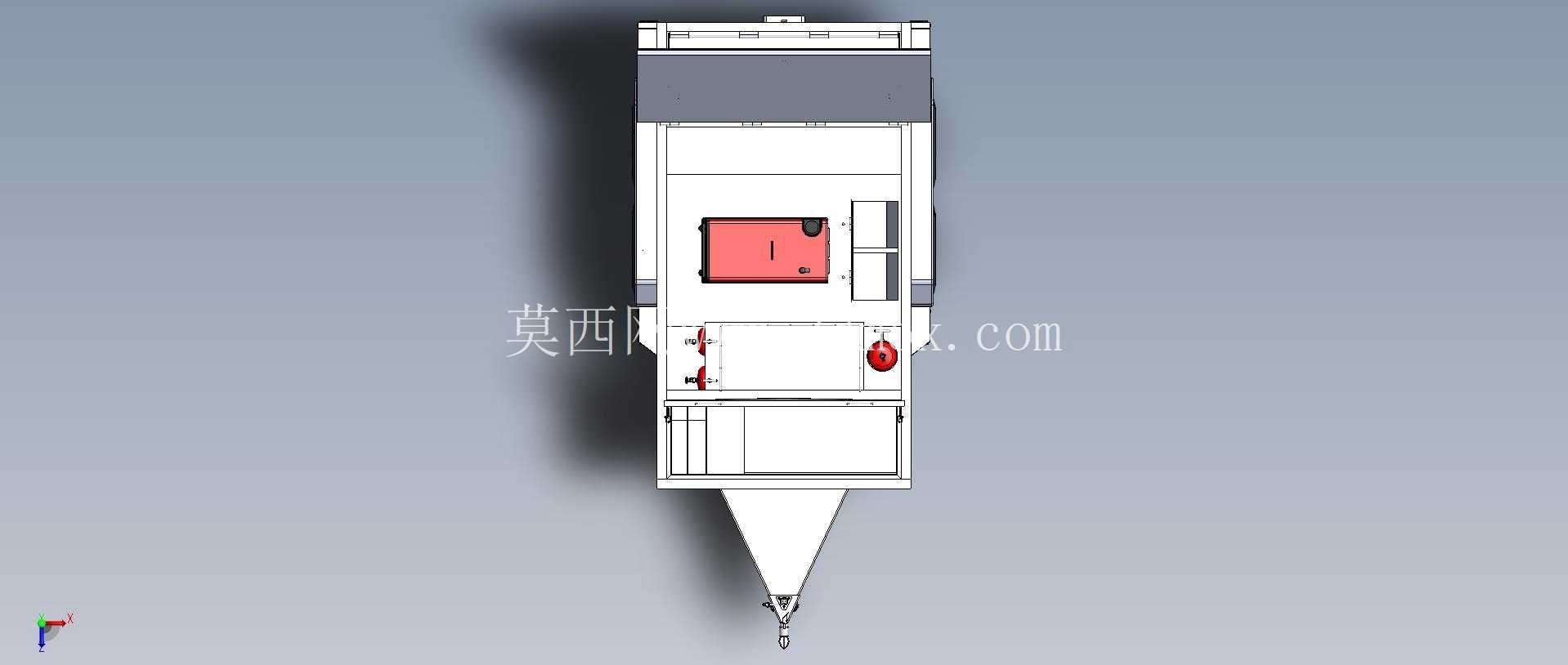

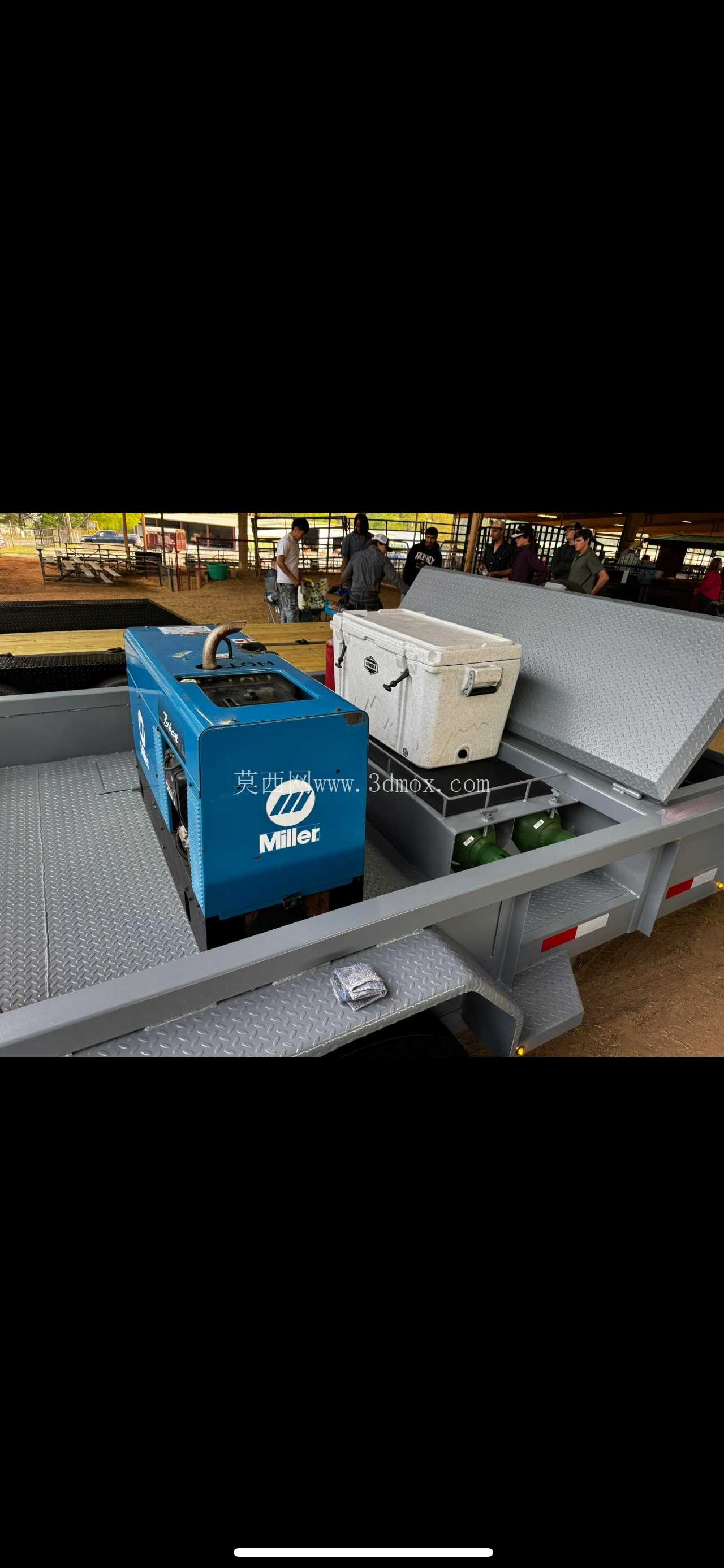

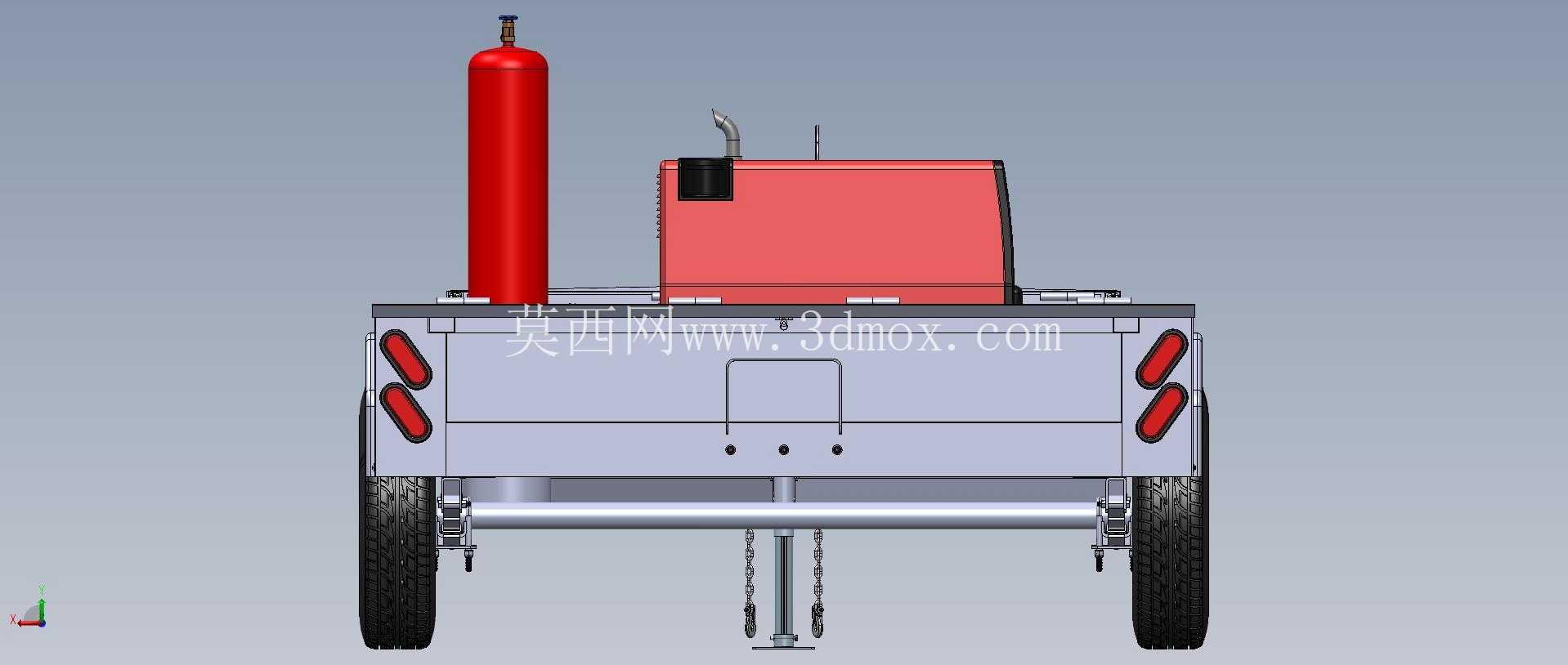

　　台面一侧预留焊接设备安装位，安装位周边设置走线槽，可规整收纳焊接电缆、气路管线，避免管线在转场过程中被拖拽磨损，同时预留接地桩连接点，作业时可快速接入接地装置，满足焊接作业的安全规范要求。设计过程中优先考虑结构的易维护性，所有底盘铰接部位、轮轴轴承位都预留润滑注油口，日常保养无需拆解整体结构即可完成润滑作业，所有焊接部位都采用连续角焊缝，焊后做抛丸除锈处理，表面喷涂防锈底漆与耐磨面漆，适应户外潮湿、多粉尘的作业环境。整体外形宽度控制在常规道路通行的限宽范围内，长度满足小型车辆牵引的转向半径要求，不会出现转弯时尾部扫过区域过大的问题，承载台面的离地高度兼顾行驶通过性与作业时的设备取放便利性，无需额外登高即可完成设备操作、工具拿取。

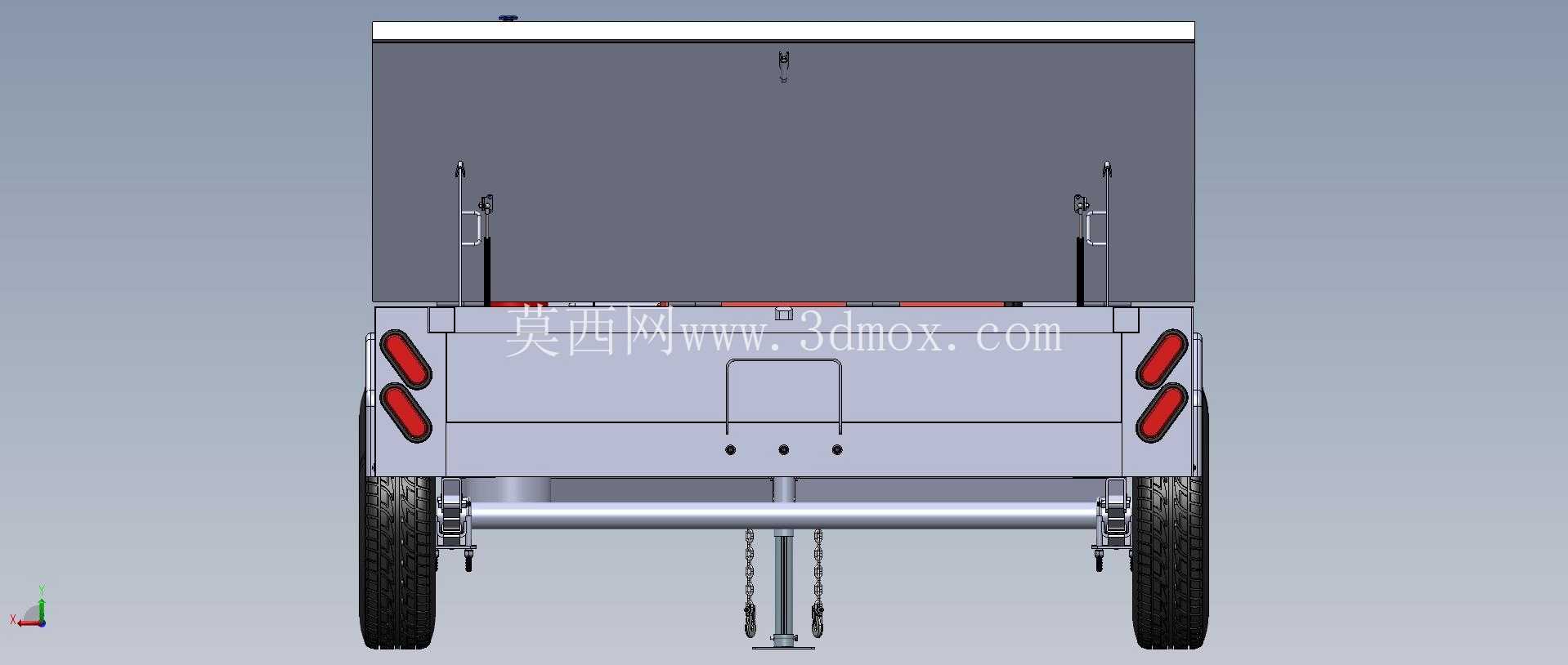

　　底盘后部预留可选装的支腿安装位，作业时可放下支腿将平台整体抬升，卸掉轮胎承载的同时保证平台水平，避免在软基路面作业时出现平台倾斜，影响焊接操作精度。整个结构的连接部位尽量采用标准化紧固件，损坏后可快速替换同规格标准件，无需定制特殊配件，降低后期运维成本，台面的空余区域可同时放置焊枪、焊丝、防护面罩等常用焊接工具，相当于一个可移动的焊接作业工位，转场到位后接通电源或启动自带动力单元即可开始作业，大幅提升分散点位焊接作业的响应效率。
