模具阀块安装定位尺寸标识组件

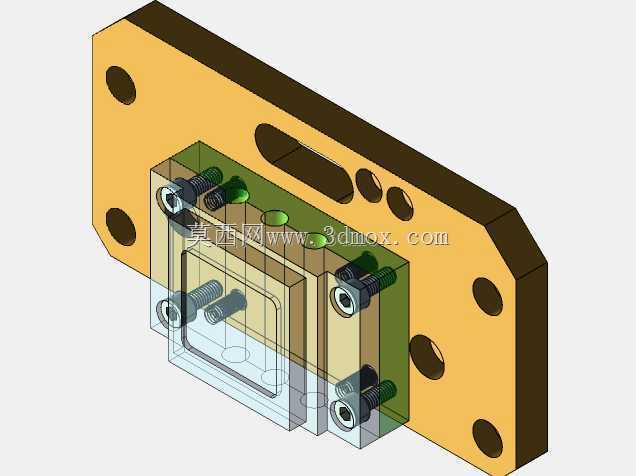

　　这套组件的核心作用是给液压阀块在模具侧的安装提供精准的尺寸定位基准，日常在注塑模具的液压抽芯回路、吹塑设备的模腔启闭控制工位上，这类定位结构是避免阀块安装偏移、保证油路对接同轴度的关键部件。从结构设计逻辑来看，主体安装板采用带沉头安装孔的板式结构，六个均布的沉孔直接对应模具模板上的预制螺纹孔位，安装时不需要额外做位置调整，只要将板件孔位对准模板上的定位销预放，再拧入内六角圆柱头螺钉即可完成初步固定，板件边缘做了15度的倒角处理，既可以避免安装时刮伤操作人员的手套，也能在嵌入模具安装槽时起到导向作用，不会因为板件边缘的毛刺卡滞在槽口。

　　中间的透明视窗结构采用高透亚克力材质，视窗四周用四颗内六角螺钉固定在安装板的沉台内，沉台的深度刚好和视窗厚度一致，固定后视窗表面和安装板表面齐平，不会突出安装面干涉后续阀块的装配，视窗的作用是可以直接观察阀块上刻印的尺寸刻度、油口标识，不需要拆开组件就能核对阀块的安装方向、油位标记，日常设备点检的时候不用拆卸外围防护，就能快速确认阀块的位置是否出现偏移。视窗内侧的定位凸台刚好和阀块的侧边轮廓匹配，阀块装入的时候，凸台可以限制阀块的X、Y向自由度，只需要拧入侧面的紧定螺钉就能完成阀块的锁紧，不需要额外做定位工装来辅助对齐，整个装配过程单人就能完成，相比传统的无定位安装结构，能节省至少三分之二的装配对位时间。从安装边界尺寸来看，主体安装板的长度方向预留了足够的避让空间，板件上的长圆孔是用来调整组件整体的安装位置，当模具模板上的孔位存在小范围加工误差时，可以通过长圆孔微调组件位置，补偿加工误差带来的装配偏差，不需要重新扩孔或者返修模板。板件厚度经过受力校核，在阀块满负载工作的油压冲击下，板件的最大变形量控制在0.02mm以内，不会因为长期的油压振动出现螺钉松动、阀块偏移的问题。侧面的紧固螺钉采用带防松垫片的结构，螺钉拧入后垫片会卡在板件的沉孔内，即使设备长期处于高频振动的生产工况下，螺钉也不会出现回松脱落的问题。

　　在实际生产场景中，这类组件常配套在叠层模具、精密注塑模具的液压控制单元旁，因为精密模具的阀块安装位置精度要求很高，一旦阀块偏移超过0.1mm，就会导致油路对接处出现渗油，甚至会因为油路不同步造成抽芯动作卡滞，拉伤模腔内部的成型面。设计的时候特意将所有的安装螺钉都布置在组件的外侧，日常维护的时候不需要拆卸阀块本身，只要拧下外侧的螺钉就能取下视窗，清理视窗内侧附着的油污、灰尘，不会破坏阀块的原有安装精度。板件表面做了镀硬铬处理，表面粗糙度达到Ra0.8，既可以防锈，也能减少和模具模板接触面的摩擦，安装的时候板件可以顺畅滑入安装槽，不会因为表面粗糙出现卡滞。

　　视窗和安装板的接触面上开了密封槽，内嵌O型密封圈，可以阻挡模具生产过程中产生的塑料碎屑、切削液进入组件内部，避免碎屑卡在阀块和定位凸台的配合面里，导致阀块拆卸困难。整个组件的所有零件都采用标准化的紧固件，没有定制特殊规格的螺钉，后期维护更换的时候可以直接采购标准件替换，不需要单独定制加工配件，降低了设备的后期维护成本。在设计建模阶段，所有的配合面都做了公差匹配，定位凸台和阀块的配合采用H7/h6的间隙配合，既保证阀块可以顺畅装入，又不会因为间隙过大导致定位精度不足，安装板上的沉头孔同轴度控制在0.03mm以内，保证螺钉拧入后不会出现别劲的情况，避免因为螺钉装配应力导致板件变形。
