异形多耳安装位闭合腔体阀块结构

项目分类:阀门 发布时间:2025-08-23 ID:1063185
  • 异形多耳安装位闭合腔体阀块结构
  • 异形多耳安装位闭合腔体阀块结构
  • 异形多耳安装位闭合腔体阀块结构
  • 异形多耳安装位闭合腔体阀块结构
  • 异形多耳安装位闭合腔体阀块结构

这款异形闭合腔体构件属于流体控制回路里的阀组安装基座类零件,日常在小型流体分配单元、紧凑型气动控制模组、低压液压支路里都能见到这类结构的应用,它的核心作用是为回路里的阀芯、密封组件提供封闭的安装容腔,同时通过周边延伸的安装耳实现整个阀组在设备机架上的固定,替代传统分体式法兰拼接的结构,减少回路里的密封连接点,降低长期运行下的泄漏风险。

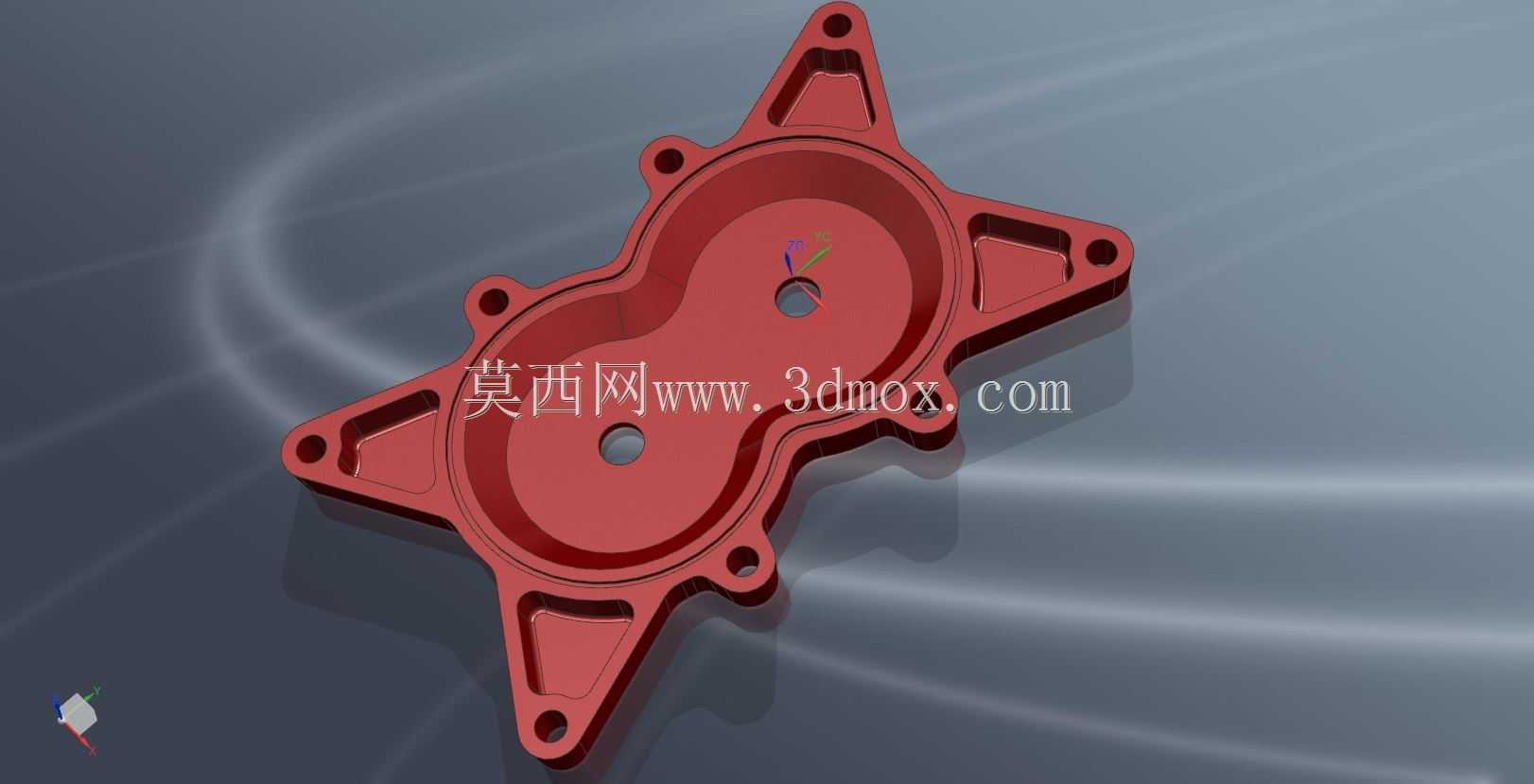

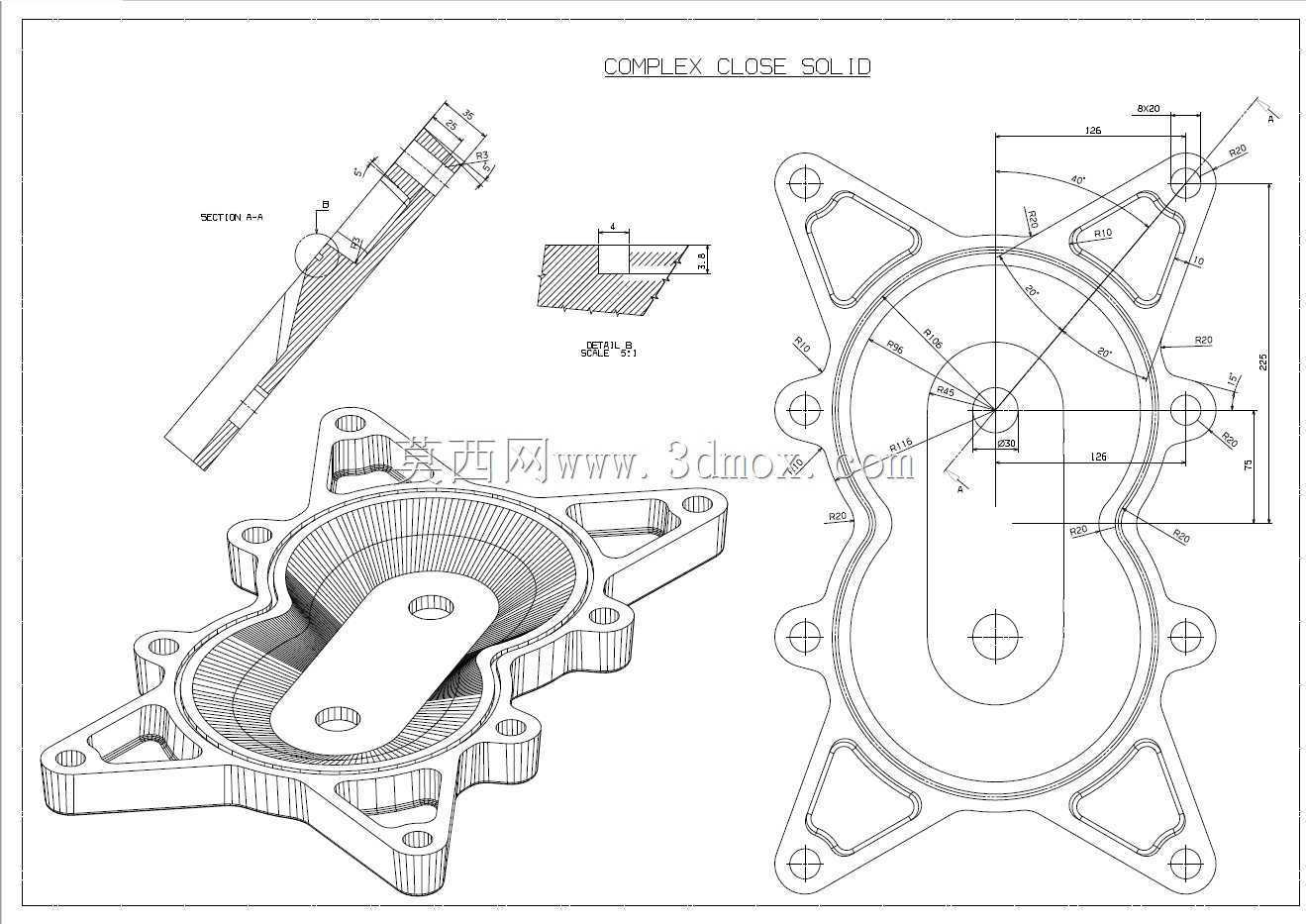

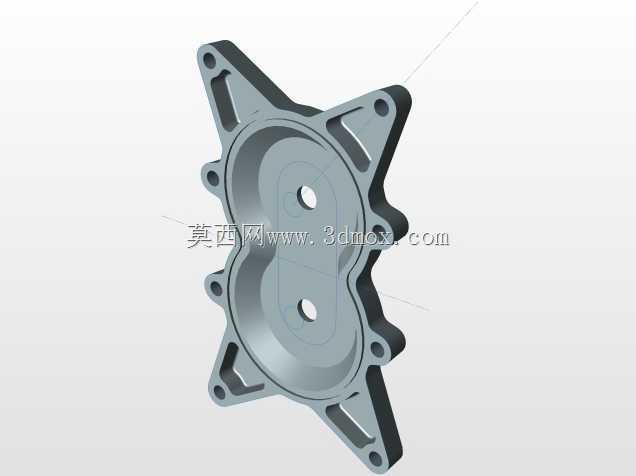

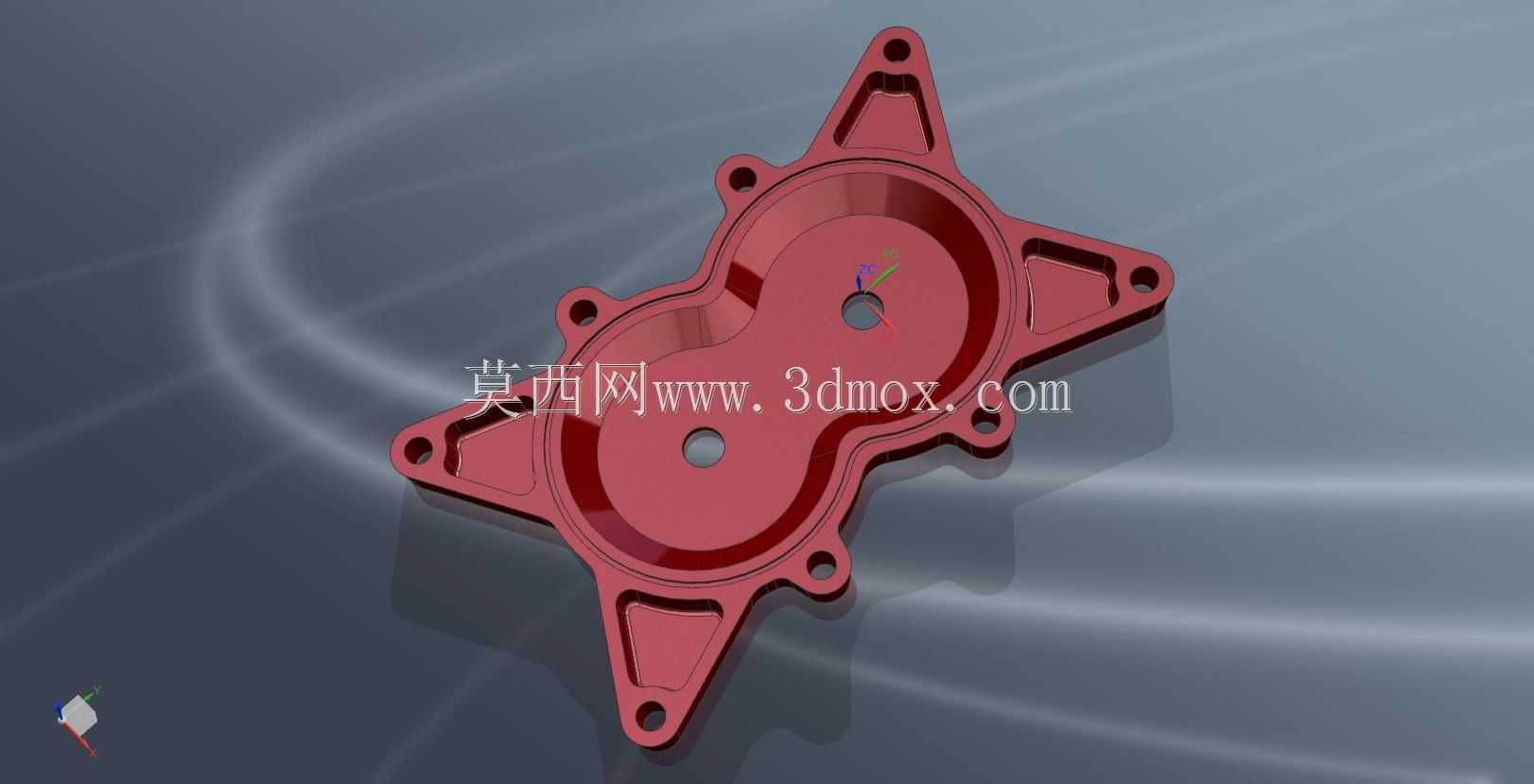

从结构设计逻辑来看,整个零件采用一体化闭合腔体构型,主体容腔为双圆弧衔接的8字形截面,这种截面设计并非随意的造型选择,而是匹配内部两个相邻布置的阀芯安装位,两个容腔之间的衔接区域做了圆弧过渡处理,避免流体在腔体内流动时出现直角死区,减少介质残留和压力损失,对于输送带有微小颗粒杂质的介质时,这种过渡结构也能降低颗粒在腔壁堆积的概率,减少阀芯卡滞的故障概率。腔体的边缘做了整圈的密封槽预留位,装配时可以嵌入O型密封圈,和上端的阀盖配合实现端面密封,密封槽的深度和宽度按照常规静密封的压缩比设计,能够适配硬度70度左右的丁腈橡胶或者氟橡胶密封圈,满足不同介质工况下的密封需求。

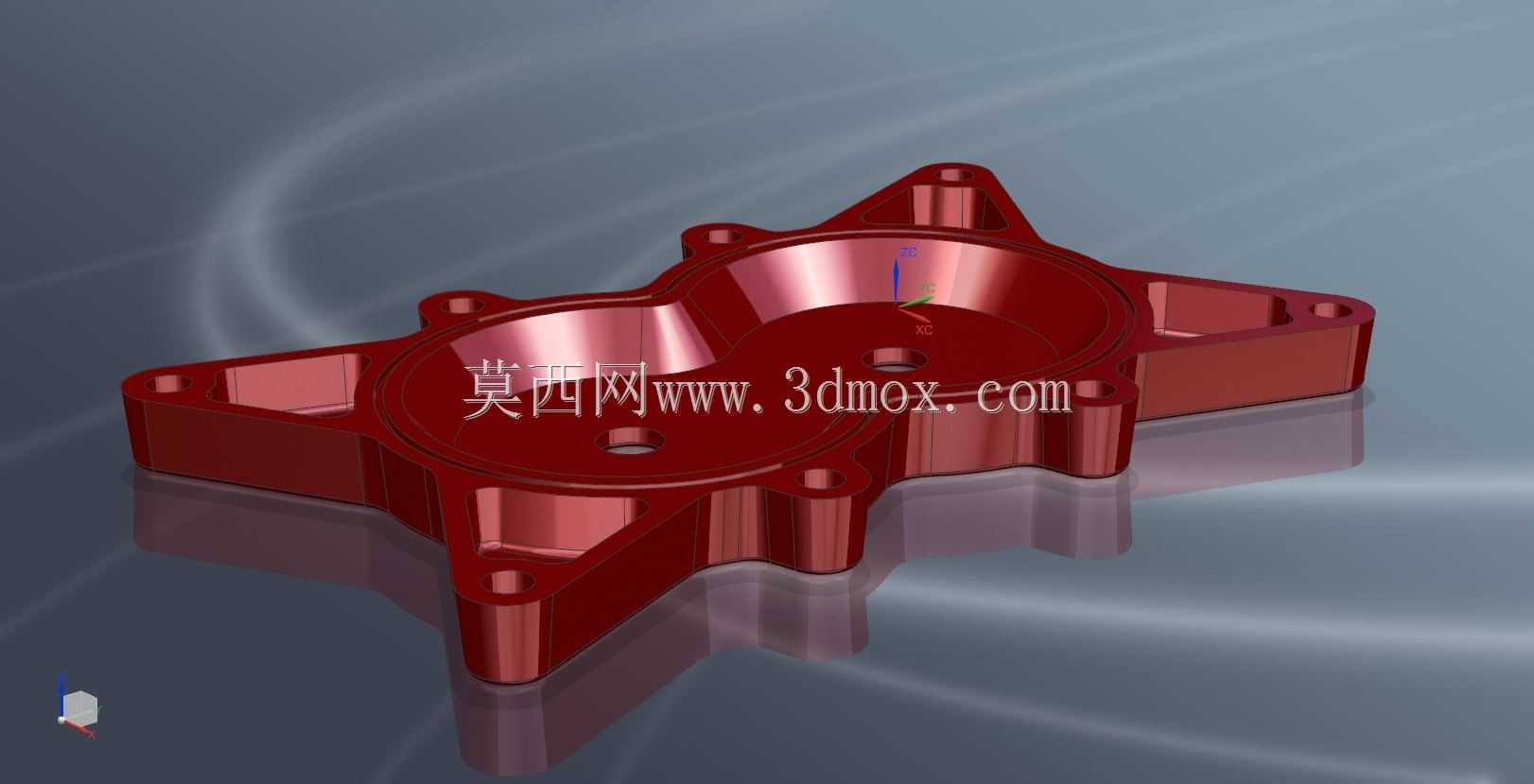

周边延伸的六个带安装孔的支耳,是整个零件的安装固定结构,每个支耳上的通孔为光孔设计,装配时可以穿过内六角圆柱头螺钉,将整个阀块锁紧在安装基座上。支耳的位置并非均匀分布,而是根据整个阀块的重心位置、内部腔体的壁厚分布做了针对性布置:在腔体壁厚较薄的区域,支耳和腔体主体之间做了三角形的加强筋连接,既可以提升支耳的结构刚度,避免螺钉锁紧时支耳出现断裂变形,也能减少螺钉锁紧力对腔体本身的挤压,防止腔体变形导致内部阀芯安装位出现同轴度偏差。每个支耳的安装孔中心到腔体中心的距离经过精准核算,保证安装时螺钉有足够的操作空间,不需要特殊的加长扳手就能完成锁紧作业,同时相邻支耳之间的间距也避开了阀体上外接管路的接头位置,避免安装时出现工具和管路干涉的问题。

零件上的两个中心通孔为阀芯的定位安装孔,孔的位置度公差按照IT7级精度设计,保证阀芯装入后能够顺畅动作,不会出现卡滞。孔的周边做了微小的凸台设计,装配时可以和阀芯上的密封垫圈配合,实现阀芯和腔体之间的径向密封,避免介质从阀芯安装位出现内泄漏。腔体的内壁做了等壁厚设计,整体壁厚保持在均匀数值,一方面是在注塑或者压铸加工时能够保证材料冷却速度一致,减少零件的内应力和变形量,另一方面均匀的壁厚也能让腔体在承受内部介质压力时,应力分布更加均匀,不会出现局部应力集中导致的腔体开裂问题,在1MPa以内的工作压力下,这种等壁厚结构不需要额外加强就能满足强度要求,同时控制零件的整体重量。

从安装边界来看,整个零件的最大外轮廓尺寸适配紧凑型阀组的安装空间,六个支耳的安装孔中心距形成的安装基准,能够直接匹配行业内通用的小型阀组安装基板,不需要额外做转接板设计。零件的整体高度控制在较低范围,装入阀芯和阀盖之后,整个阀组的总高度不会占用过多的设备内部空间,适合在空间紧凑的自动化设备气路、小型液压工作站里使用。在实际选型替换时,只需要核对安装孔的中心距、腔体内部的容腔尺寸、密封槽的规格,就可以直接替换同类型的分体式阀座,减少设备改造的工作量。

设计这类零件的时候,需要重点关注几个工程细节:首先是支耳和腔体衔接处的圆角处理,不能做成直角连接,否则在承受螺钉锁紧力和内部介质压力的时候,衔接位置会出现应力集中,长期受振动影响容易出现裂纹;其次是腔体内部的表面粗糙度要求,和密封圈、阀芯配合的位置需要达到Ra1.6的粗糙度,其他非配合位置达到Ra3.2即可,既保证密封性能和阀芯动作的顺畅性,也不会过度增加加工成本;最后是安装孔的倒角处理,每个安装孔的两端都要做120度的倒角,方便螺钉导入,同时去除孔口的毛刺,避免装配时毛刺脱落掉入腔体内部,造成阀芯卡滞或者密封面划伤的问题。

这类一体化闭合腔体阀块相比传统的多零件拼接阀座,零件数量更少,装配工序更简单,只需要一次安装定位就能完成整个阀座的固定,减少了多个拼接面的密封点,长期运行的可靠性更高,同时一体化的结构也让整个阀组的共振频率更高,在设备有振动的工况下,不容易出现螺钉松动、密封失效的问题,适合在移动设备、频繁启停的自动化生产线这类有振动的工况下使用。
