工业传动用精密滚子链轮结构设计

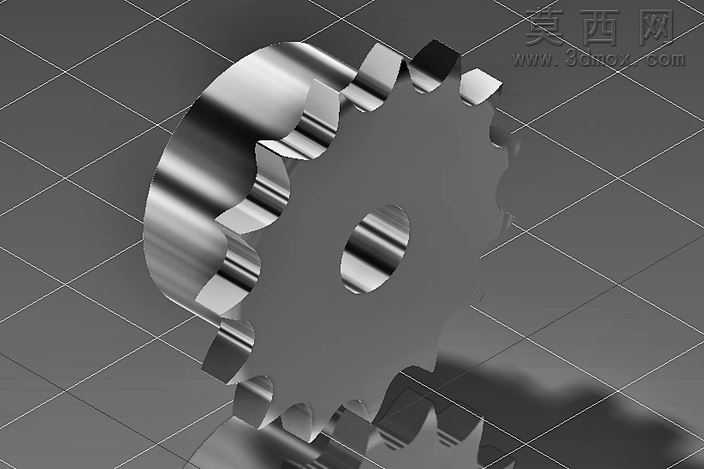

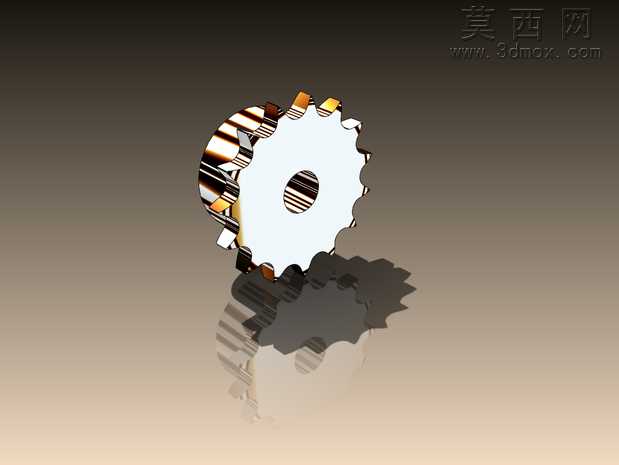

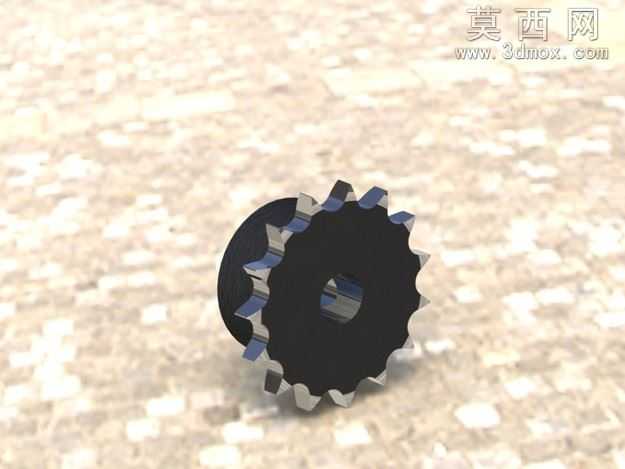

本链轮三维模型采用SolidWorks进行参数化建模设计，建模过程严格遵循机械设计手册中滚子链轮的齿形规范，先通过草图绘制链轮的分度圆、齿顶圆、齿根圆基准轮廓，依据链节距、滚子直径、齿数等核心参数推导齿廓工作段曲线，保证齿形与对应规格滚子链的啮合精度。模型主体结构包含带轮毂的轮体、周向均匀分布的轮齿、中心安装轴孔三部分，轮毂部分做了合理的厚度加厚设计，保障链轮安装后的结构强度与传动承载能力，中心轴孔可根据实际装配需求适配键槽、紧定螺钉孔等安装结构，本次展示模型保留了基础轴孔结构便于后续设计修改。材质设定上选用常用的45号钢作为链轮基材，渲染时赋予金属哑光钢材质，调整材质的粗糙度、金属度参数还原钢制机加工零件的真实质感，通过环境光遮蔽效果凸显轮齿的齿形轮廓、轮毂与轮辐的过渡圆角细节，渲染视角选取斜向等轴测视角，可同时观察链轮的端面齿形分布与侧面轮毂结构，清晰展示零件的整体形态。设计过程中重点考量链轮的传动啮合特性，轮齿的齿距误差控制在合理公差范围内，齿面做了圆滑过渡处理避免应力集中，轮体的辐板部分采用等厚度设计，在满足结构强度的前提下尽可能减轻零件自重，适配中低速重载的工业传动场景需求。建模时对轮齿阵列采用圆周阵列特征，修改齿数参数时可快速生成对应规格的链轮模型，具备良好的参数化可编辑性，齿根部分做了圆角过渡处理，降低传动过程中的齿根断裂风险，轮毂与辐板的连接处也设置了工艺圆角，符合机械加工的工艺要求，避免锐边带来的加工与装配安全隐患。
